布图设置

布局标识与格式面板

更多信息，参见布图和图形ID。

• 在ID顺序中不要包含这个布图：选择该复选框以从自动布图ID分配中排除当前布图。
• 使用自动图册和子集ID分配：选择此复选框，按照图册中的定义，将自动图册和子集ID分配应用到当前的布图。

  更多信息，参见图册设置对话框。

• 自定义ID：勾选此项，为当前布图应用一个唯一的ID。
• 布图名称：请输入一个布图名称。
• 样板布图：从弹出菜单中选择样板布图。

  更多信息，参见样板布图。

• 大小：此字段提供了关于当前布图的水平和垂直大小的信息（按照样板布图中的定义）。
  注： 尺寸是基于布图的工作单位（选项>项目个性设置）。

在该布局面板上的图形ID

假设图形ID在图形设置对话框的标识面板中被设置"按布图"，此面板中的设置将决定此布图上所放置的所有图形ID。

更多信息，参见图形标识面板。

• 继续绘制前一个布图的ID顺序：通过从以前布局中连续的ID序列，勾选该复选框来分配一个ID。(如果选定的布局是图册中格的第一个，该控制项是灰色的。)
• 图形ID前缀：输入图形ID的项目前缀字符。
• 图形ID样式：从此弹出区域中选择任意一个列出的ID样式。
• 起始于：输入ID顺序开始的数字或字母（取决于所选的ID样式）。
• 预览：此区域显示所选ID样式的预览。

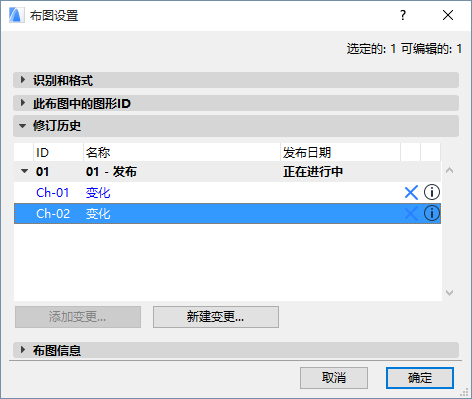

修订历史面板

该面板列出了此布图的每个修订，以及与每个修订和传递集相关的变更。

点击添加修改把现有修改添加到该布局总。

见向一个布图中添加一个现有的变更。

点击新建修改在项目中创建一个新的修改并把它添加到该布局的当前修订中。

同样参见在布图修订中创建新的变更，和在布图上或布图设置中的修订历史数据 。

布图信息面板（布图设置）

使用这些字段来定义当前布局中的基本数据值。

为自定义这些字段或添加新的字段，使用图册设置的布图方案面板。

参见图册设置对话框。

如果您需要区分用于特定布局中的这些数据，这可能是有用的。

• 例如，项目可能已经在建筑阶段，但是一个布局仍可能是一个预备的状态，而另一个布局是一个承包商批准的状态。
• 同样，文件的不同部分(例如，详图vs. 平面图) 可能是不同的人负责，因此您可以使用修改/检查/批准字段来指定用于任何给定布局的这些名称。

这些数据随后可显示在界面的以下部分：

• 在布局上放置的自动图文集
• 发布器项的名称
• 工作表索引
• 传递集历史索引
• 修订历史对象
