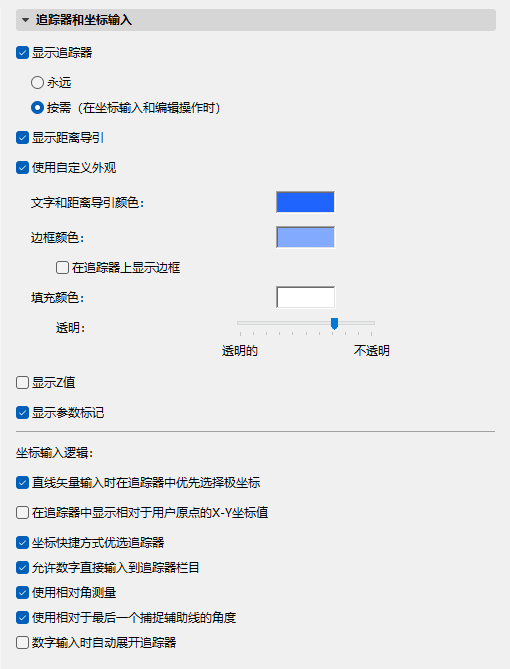

跟踪器和坐标输入

显示距离导引

在楼层平面图上激活距离辅助作为输入/编辑辅助工具，显示与附近元素的动态距离。

参见距离辅助。

使用自定义外观:点击该复选框来设置用于跟踪器、距离导引和编辑模式的自定义颜色设置。

注意:

• 这些颜色设置还会影响“编辑模式”界面（例如按钮和工具箱），适用于所有具有编辑模式的工具（楼梯、栏杆、柱、梁、MEP 工具）。
• 在 macOS 上：您设置的颜色适用于当前显示模式（浅色或深色）。
• 自定义颜色也可应用于元素信息标签：在“工作环境”设置的“选择与构件信息”页面中勾选“使用追踪器颜色”：选择和元素信息
• 文字和距离导向颜色：从该弹出框中选择跟踪器的前景（文本）颜色。
• 边框颜色:勾选该复选框来设置用于跟踪器的单独的边框颜色。
• 填充颜色:为追踪器选择一个背景颜色。
• 透明：使用滑块来指定跟踪器背景的透明度。
  注： 如果需要，可将这些颜色应用到元素信息弹出框（选项>工作环境>选择和元素信息>使用跟踪器颜色）。

显示Z值：选择此复选框以显示跟踪器的Z值（在可应用时）。

显示参数标记：选择此复选框以显示跟踪器中的参数标记（它们是标识跟踪器所显示的数据值的文本，如："距离"）。

坐标输入逻辑

面板的此部分是指跟踪器中显示的左边和角度。

直线矢量输入时在跟踪器中优先选择极坐标：勾选此复选框以在跟踪器中优先于X-Y坐标，而选择极坐标（D/A，或距离、角度）。

在跟踪器中显示相对于用户原点的X-Y坐标值：如果您希望显示跟踪器的绝对X-Y坐标，即使您在坐标面板上启用了“相对坐标”，请勾选此复选框。这样，跟踪器将同时显示相对极坐标和绝对X－Y坐标。

坐标快捷方式优选跟踪器：如果您想坐标快捷方式跳到跟踪器（而不是坐标框），则选择此复选框。

允许数字直接输入到跟踪器栏目：如果选择了此复选框，在编辑操作期间的数字输入将作为坐标条目在跟踪器中解释。如果没有选择此复选框，则必须用坐标快捷方式或TAB键输入跟踪器。

使用相对角测量：如果想跟踪器中的角度值的测量（1）相对于垂直栅格（从1到180度），或（2）在多边形输入期间相对于上一个输入，则选择此复选框。

如果不勾选此复选框，角度值是从0到360度显示。

使用相对于最后一个捕捉辅助线的角度:如果勾选此复选框，跟踪器中的角度值将相对于活动的捕捉参考线显示。（必需先为此激活捕捉参考线进行工作）。

数字输入时自动展开跟踪器：选择此复选框以在数字输入期间自动展开跟踪器的尺寸。
