对象设置对话框的面板
对象预览和定位面板

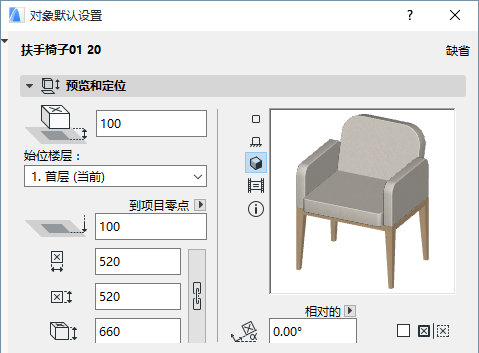

底部偏移到始位楼层：输入一个值来定义相对于其始位楼层的对象的基础标高。
底部标高 [到参考层]：显示对象的绝对底部标高，测至项目原点或任何其他自定义参考层。
见参考层个性设置。
注意:
第一维和第二维：输入对象的两个直角数值（如长和宽）。
点击链接图标，保持这些数值的相对比例。
高：输入对象的高度。
使用弹出式对话框来定义当元素被放置时应该如何说明该角度值：
- 相对于方向（相对于定向视图测量角度）
见设置方向。
或
- 绝对坐标系统（从项目坐标的（0，0）开始测量角度）

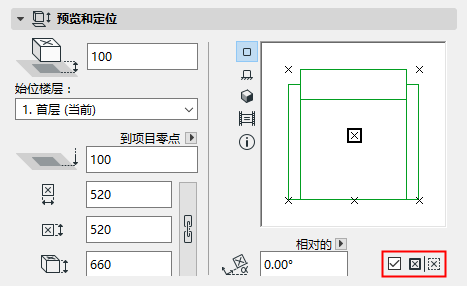

勾选镜像图库部件复选框，在放置所选图库部件时为其镜像或为选定的对象做镜像（勾选此框后查看预览，了解一下对象放置的方式）。
预览选项
右侧的预览区域以不同的显示方式显示您的对象，取决于您选择图标中的哪一个（左侧）。由于您对对象设置了不同的参数，留意该预览来查看您编辑的效果。
点击预览选项来改变预览图片。
在预览区域 内移动光标，光标将变为一个"翻转"箭头，（在平面图或3D预览中）可选择性地查看图库部件的每一侧。
预览选项，从上到下：
- 平面图视图
- 前试图
- 3D 视图
- 预览图片
参见预览图片。
将光标移动到预览区域 内，光标将变为一个"旋转的" 箭头，它允许您（使用点击）旋转平面图或3D预览。
信息
点击信息图标来查看对象的简要描述。
点击信息按钮来查看关于图库部件（例如，作者，描述）的进一步的信息 。如果您在BIM组件门户网站上分享您自己的图库部件，在这个过程中您有机会输入这些信息。
参见在BIM组件上共享对象。
布局定位
对象可以通过它们的热点被位置，这些热点是在图库部件的2D 符号中定义的。一个热点最初被定义为主热点。此热点以高光矩形标记，且以默认插入点及对象的定位点定位。
其它热点被显示为X。如果您想将其作为代替默认一级热点的插入点/定位点使用的话，点击其中任意一项。

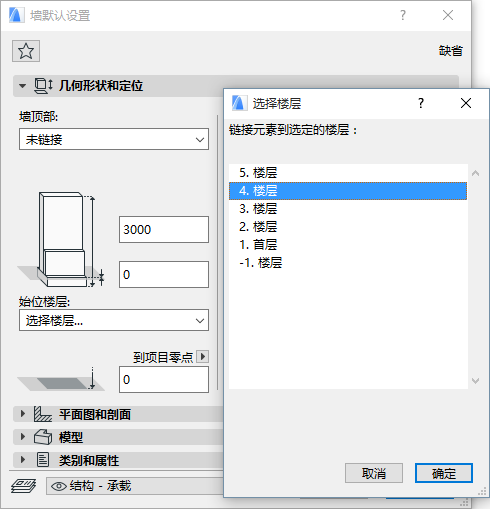

始位楼层：为对象选择始位楼层：默认情况下，此为当前楼层，但您可点击选择楼层，选择任意其它楼层作为始位楼层。
更多信息，参见始位楼层。

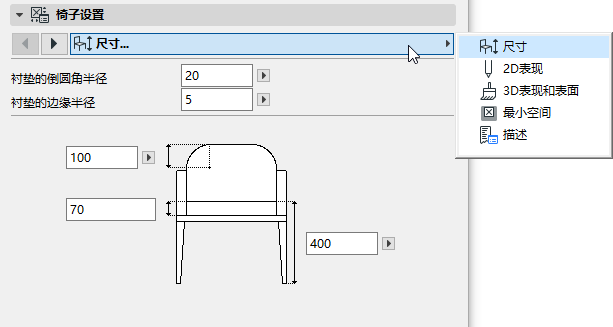

对象自定义设置面板
可用参数取决于对象。在适用情况下，点击弹出式菜单来访问不同的参数类别。
要获得关于将修改的参数从一个对象传输到另一个对象的信息，参见对象间的参数传递。
最小空间参数（包括带默认Archicad图库的许多对象）定义要保持自由状态所放置对象周边的区域。可选择显示2D视图中全部对象的最小空间，这取决于模型视图选项上所设置的全局选项。
参见用于图库部件的杂项设置。

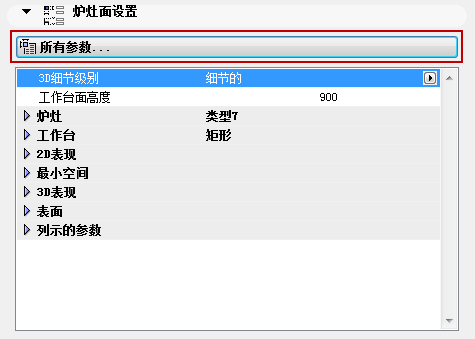

恢复到出厂默认设置
若您自定义修改了图库部件的GDL设置，可通过信息框中的重置指令恢复默认设置：
对象平面图和剖面面板
- 定义应该显示的对象上的楼层
- 随意的覆盖在其GDL脚本中已用于定义对象的2D表示法参数 （ 见 覆盖对象属性 ，下文 ）。

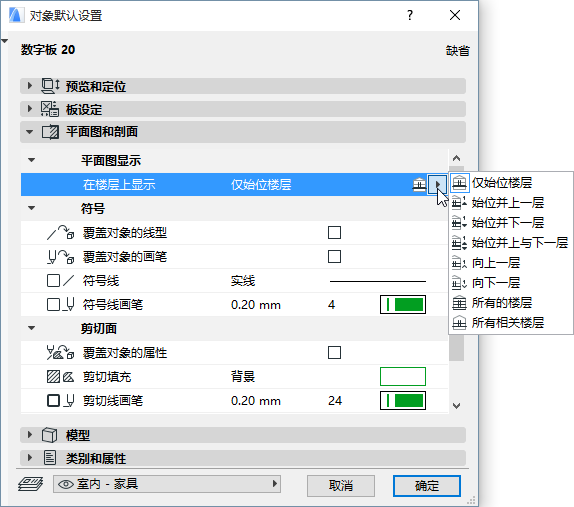

在楼层上显示：使用此弹出框（此处有效），控制显示对象的楼层。仅在其始位楼层，或有其它楼层中的轮廓形式。
对象/灯可设置向上或向下一层显示。
更多信息，参见在楼层上显示：。

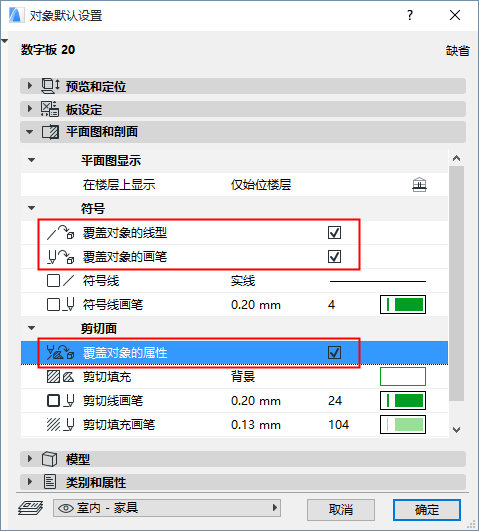

覆盖对象属性
通常，您将使用自定义设置面板中的2D表示法设置来定义用于一个对象的2D属性（线型、画笔、填充），同上所述。
参见上面的对象自定义设置面板。
但是，您可能希望覆盖这些属性，使用对象设置的平面图和剖面面板的简化设置。
根据需要定义剪切、未剪切以及顶部线、画笔和填充的属性。
对于这些生效的设置，确保适用的覆盖对象的 /线型/画笔/属性对话框是开。

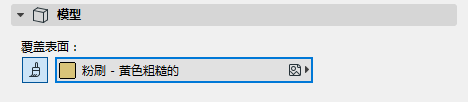

对象模型面板 （默认情况下不可视）
默认情况下，该面板不可视。如果您有需要的话，使用选项 > 工作环境 > 工具设置对话框，让面板在门/窗设置中可视。
激活表面按钮，然后从弹出式菜单中选择一个表面。
