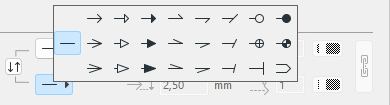

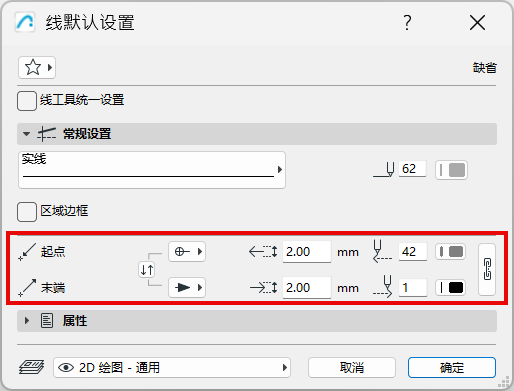

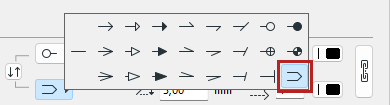

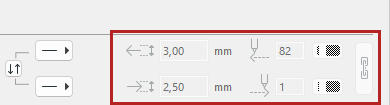

线型工具设置 适用于直线、弧线、多义线和样条曲线。 线工具统一设置：勾选此项可把该对话框中的设置应用到所有线类型工具中：直线、弧/圆、样条曲线、多义线。 任意四个线型工具(直线、弧线、多义线，样条曲线) 的收藏夹可以应用到其他任意的线型元素中。 直线常规设置面板 从弹出选择面板中选择线型。 键入线/弧/多义线/样条曲线的画笔号（1－255）。 点击线/弧/多义线/样条曲线画笔颜色选择面板的颜色。 仅对于多义线：为处理虚线类型的式样选择一种个性设置。 勾选 区域边界选项框以允许线条来限制自动放置的区域。 箭头 使用箭头类型选择器在直线/弧线/折线/样条线的起始端和末端添加箭头。 输入起点和终点箭头标记的高度值。 为箭头的开始和结束标记输入一个画笔颜色号（1－255）。 单击 "开始 "和 "结束 "箭头标记的画笔颜色选择面板。 单击并从箭头弹出窗口图标中选择箭头，以选择标记类型。注意: 如果从 箭头弹出窗口 图标中选择无箭头选项，则尺寸和画笔颜色将不可用。 交换或链接箭头尺寸和笔色。 对于线工具：最后一个箭头类型使线条加倍。光标捕捉到两条可见线之间的不可见轴线。 线信息面板 线信息面板与直线， 弧/圆， 多义线和样条曲线工具完全相同。 相关主题： 线类别 线、圆、多义线、样条曲线 创建手工的区域边框 在工具设置对话框中工作 图形 弧线和完整的 圆 绘制多义线和链接线 虚多义线: 通过单元或连续的 父主题： 工具设置对话框
