板工具设置

关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。

板工具用于绘制和编辑板，虚拟建筑的基础水平建筑块。

更多信息，参见板。

更多关于“板工具设置”的“结构分析模型”面板的信息：

参见2D构件（板，墙，屋顶）

板几何形状和定位面板

板厚度：输入一个板的厚度值。

注： 如果该板的结构为复合构造，板的厚度则在选项>元素属性>复合结构中定义，且等于复合层厚度之和。复合板的厚度在板设置中是不可编辑的；必须转到选项>元素属性>复合结构中编辑。

如果您想编辑板设置中的板厚度，选择一个非复合（基础）板结构。

偏移到始位楼层：定义从其始位楼层开始的板的参考平面的 偏移。参考平面有几个合理的设置。（参见 参考面 。）

始位楼层

参见始位楼层。

偏移到参考层：定义一个从给定的参考层（默认情况下，该参考层是项目零点）开始的板的参考平面的 偏移 。

  • 板参考平面有几个可能的设置。

    参见参考面。

板结构

点击这些图标中的一个将板定义为 基础 或 复合，并且 选择一个反映其结构属性的属性：

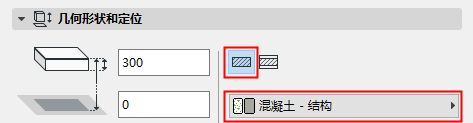

  • 对于一个 基础板：使用弹出式对话框来选择其建筑材料。

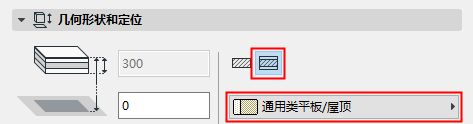

  • 对于一个 复合 板：使用弹出是对话框来选择其复合结构。

    注： 这个弹出窗口列出了“结合使用”设置中包括板元素的复合结构：参见“使用”--定义复合材料的可用性

板边缘角度

默认情况下，板的边缘垂直于其表面（90度）。如果您希望使用自定义边缘角度，点击相对应的图标并在右侧区域输入角度值。

注： 您可以对任何单一边缘设置不同的自定义边缘角度。如果您已经这样做了，一个黄色的 “自定义” 图标将在板设置中边缘类型设置控制项旁边出现。

参见设置自定义板边缘角度和边界表面。

参考面

根据您选择的板的结构（基础或复合板），您对板参考平面有不同的选项：

  • 基础板的参考平面或者是板的顶部或者是板的底部。

  • 一个复合板的参考平面可以是四个选项之一：板顶部，板底部；核心顶部，核心底部。

    注： 如果选择的复合构造没有核心，那么与核心有关的参考平面的选择是灰色的。

使用板设置中的信息框或几何形状或定位来选择参考平面。

见板的参考平面。

板平面图和剖面面板

参见在平面图及剖面图中显示元素

注： 在远处楼层上显示的板的线型，可在选项>项目个性设置>结构元素中设置。

覆盖填充

参见分配覆盖填充。

板模型面板

该面板影响板的3D显示。

见使用表面材质涂色器覆盖表面材质。

参见设置自定义板边缘角度和边界表面。

更多信息，参见对齐3D纹理。
