2D构件（板，墙，屋顶）

哪些元素是结构分析模型的2D构件？

板，墙和屋顶在满足以下条件时会在结构分析模型中生成为2D构件：

• 承重
• 包含一个中心
• 元素设置中的“结构构件”复选框被选中。
• 支持几何图形（见下表）

2D构件的工具设置

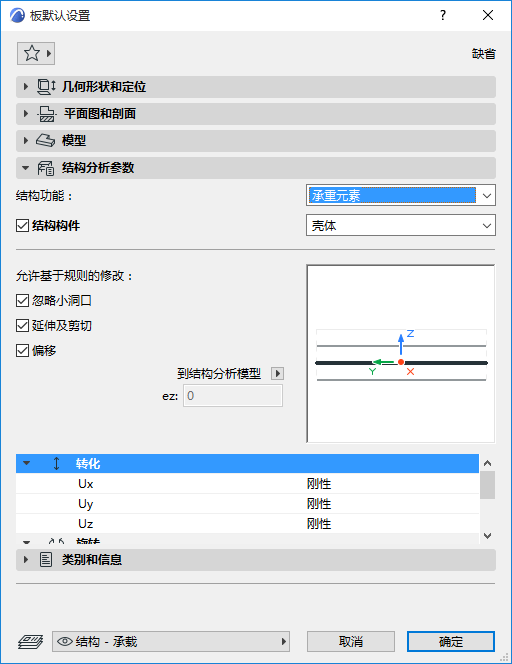

使用板，墙或屋顶设置的结构分析参数面板。

结构功能—启用“承重”

设置结构功能为承重。此控制键和“分类和属性”面板中的结构功能控制键相同，具有同样的值。

结构构件—使可用于结构分析模型

在默认下，不钩选这个复选框：将此元素作为2D构件包含在结构分析模型中。

注意:

• 只有当结构功能设置为承重时才可用。
• 如果元素是复合材料或复杂截面，则应当至少包含一个中心表皮/组件才能被包括在结构分析模型中

如果该元素不应被包括在结构分析模型中则应取消勾选。（例如，地下层的防潮膜）

2D构件—结构行为

结构行为设置定义了在基于FEM的结构分析软件中的构件行为：尤其是该元素设计承受哪种类型的力。

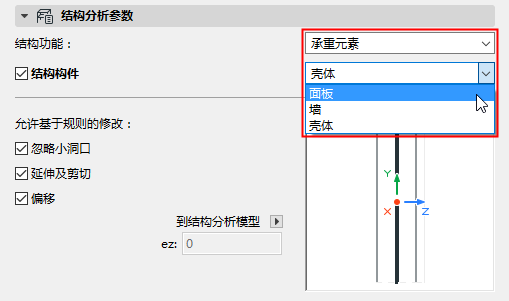

选择如何定义构件的结构行为：

• 壳体：承受所有荷载
• 面板：元素能够承受垂直于平面的荷载。
• 墙：元素能够承受沿着其平面的荷载。

可用的定义是固定的，无法自定义。

此处的选择是否正确，取决于接收的结构分析软件。部分软件会根据这一结构行为设置来过滤所接收的元素。若发现导出的2D构件并未导入接收软件，可能就需要在Archicad中调整它们的结构行为定义。

定义可完全独立于工具来创建元素：垂直墙的行为可以设置为“平面”或“壳体”， 水平板的行为可以设置为“墙”

结构行为设置不会影响物理模型。

允许基于规则的修改—2D构件

默认情况下，所有复选框都被勾选：

• 忽略小洞口
• 延伸及剪切
• 偏移

这意味着在生成规则对话框中定义的相应的调节器和洞口过滤器会影响该2D构件元素。

参见结构分析模型生成规则。

如要免除该2D构件受调整的影响：取消勾选复选框。

自定义偏移量

如果偏移复选框未被选中：

通过几何图形或输入值的方式沿z轴（垂直于2D构件的平面）重新定义该元素的偏心率。

参见离心率。

转换和旋转

参见末端/边缘释放。
