Nastavení konstrukční mřížky

Mřížka může být definována zvlášť pro půdorys a zvlášť pro jiná okna řezu/pohledu/int. pohledu, 3D dokumentu, detailu/pracovního listu nebo výkresu. V okně půdorysu bude nastavení mřížky použito pro všechna podlaží.

Poznámka: Pomocí nástroje síť můžete vytvářet, umisťovat a používat vlastní lokální konstrukční mřížky různých rozměrů a tvarů.

Viz Nástroj síť.

Zobrazit/Skrýt konstrukční mřížku

Použijte jeden z následujících postupů:

  • Použijte příkaz Zobrazení > Zobrazení konstrukční mřížky

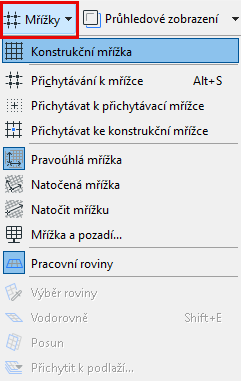

  • Zobrazení konstrukční mřížky můžete přepínat pomocí nabídky Mřížky na Standardní nástrojové liště (je-li k dispozici)

  • Použijte volbu Zobrazení > Volby mřížky a pracovní roviny > Mřížka a pozadí a zapněte volbu Zobrazit konstrukční mřížku.

Nastavení konstrukční a doplňkové mřížky

  1. Použijte volbu Zobrazení > Volby mřížky a pracovní roviny > Mřížka a pozadí.
  2. Hodnotami vzdáleností můžete nastavit vodorovné a svislé vzdálenosti mezi čárami mřížky.
    Poznámka: Vzdálenost udává také hodnotu posunu: pomocí klávesové zkratky „Vysunout“ (shift + šipky) můžete prvky posunout doleva, doprava, nahoru nebo dolů o předem definovaný faktor. Viz Posouvání prvků .


Vložení doplňkové mřížky

Doplňkovou mřížku můžete použít pro vytvoření opakující se nebo odstupňované mřížky. Například pro znázornění tloušťky betonových zdí nebo patek základů.

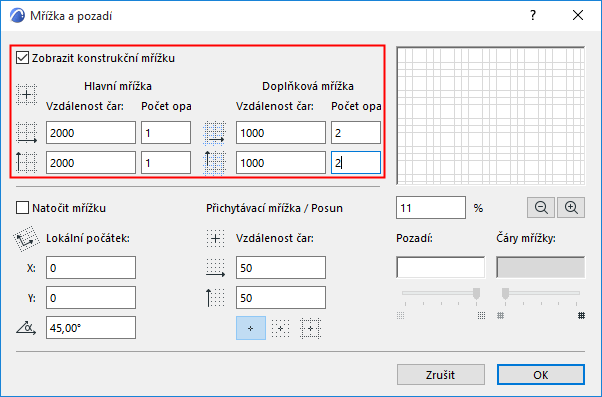

Mřížka se zobrazí, jakmile nastavíte hodnoty vzdálenosti a počtu opakování hlavní a doplňkové mřížky.

Hodnoty Počet opakování určují, kolikrát se má čára sítě zobrazit v obou směrech, než bude zobrazena doplňková mřížka. Jestliže je hodnota “Počet opakování” pro jakoukoli z těchto čar sítě 0, tyto čáry nebudou vidět.

V tomto příkladu je zobrazena jedna hlavní čára (vzdálenost 2000) následovaná dvěma doplňkovými čárami (vzdálenost 1000); pak se vzor opakuje.

Poznámka: Všechny hodnoty v tomto dialogovém okně jsou založeny na aktuálních jednotkách velikosti písma definovaných po výběru Volby > Předvolby projektu > Pracovní jednotky.

Konstrukční síť je vidět v náhledu (jak hlavní, tak vedlejší mřížka). Pro přibližování v okně náhledu použijte procenta a ovládací prvky Zvětšit/Zmenšit (pod oknem náhledu).

Poznámka: Síť bude automaticky skryta v případě, když je na obrazovce příliš hustá, což nastane, když nejmenší vzdálenost mezi dvěma sousedícími čarami sítě bude menší než 3 pixely.

Natočená konstrukční síť

  1. Použijte příkaz Zobrazení > Volby mřížky a pracovní roviny > Mřížka a pozadí.

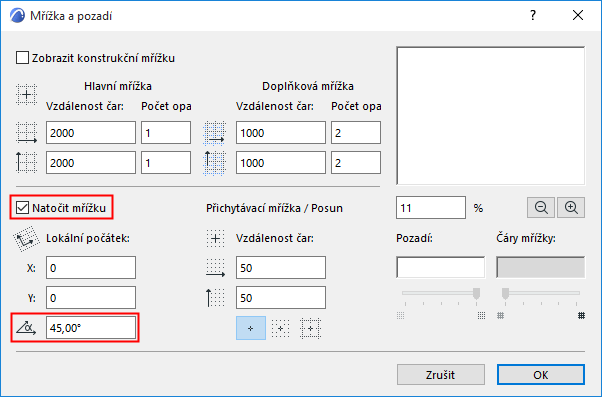

  2. Aktivujte volbu Natočit mřížku.
  3. Zadáním hodnoty X a Y určíte lokální počátek, který je odlišný od projektového počátku.
  4. Nastavte úhel natočení.

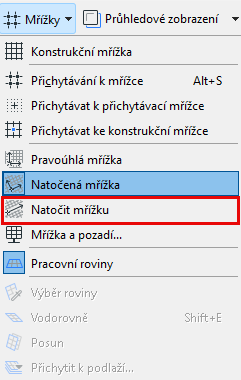

Pokud chcete nastavit natočenou mřížku ručně: vyberte ve Standardní nástrojové paletce volbu Natočit mřížku, pak na obrazovce nakreslete vektor nebo klikněte na libovolný stávající segment: tento vektor určuje úhel natočené mřížky vzhledem k vodorovné ose.



Pokud chcete zobrazit natočenou konstrukční mřížku, musí být viditelná konstrukční mřížka a aktivovaná volba Natočená mřížka na jednom z těchto umístění:

  • Zobrazení > Volby mřížka a pracovní roviny > Natočená mřížka
  • Použijte nabídku Mřížky na Standardní nástrojové liště (je-li k dispozici)
  • Použijte volbu Zobrazení > Volby mřížky a pracovní roviny > Mřížka a pozadí a zapněte volbu Natočit mřížku.
