Nastavení panelů lehkého obvodového pláště

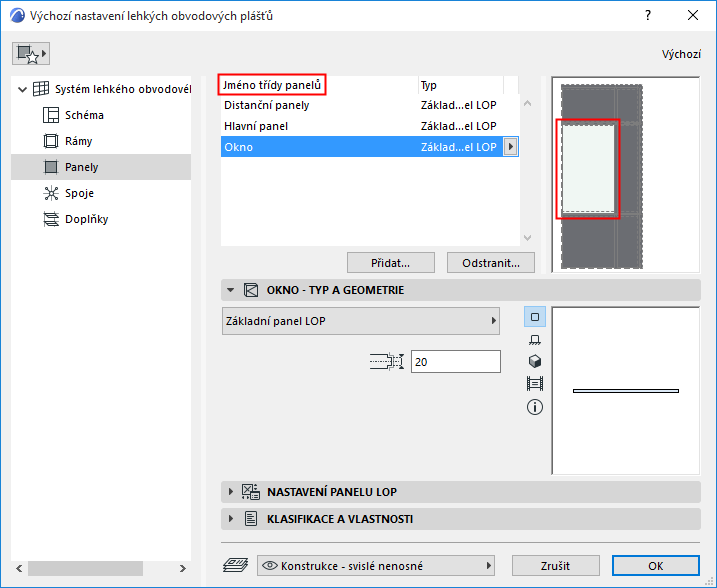

Seznam tříd panelů

V horní části seznamu jsou vypsány dostupné třídy panelů seřazené podle jména a typu.

Třídy panelů jsou definovány uživatelem (vedle výchozích - Hlavní, Distanční). Můžete přidávat nové a odebírat stávající třídy panelů.

Označená třída je zvýrazněna v okně náhledu. V okně náhledu je zobrazena i barva panelu.

Třídy panelů můžete přidávat a odebírat - viz níže.

Přidání třídy panelů

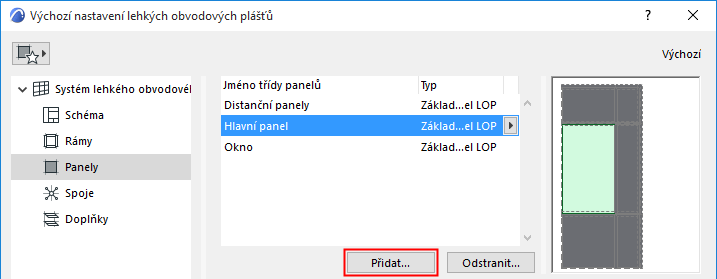

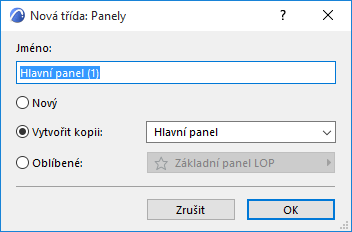

1. Klikněte na tlačítko Přidat. V následujícím okně:









• Nový: Vytvoříte novou třídu panelů na základě výchozího (např. Základní)
• Vytvořit kopii: Vytvoříte kopii aktuálně zvolené třídy panelů s novým jménem
• Oblíbené: Z nabídky můžete vybrat Oblíbené nastavení panelu. Nová třída panelů převezme nastavení Oblíbeného.

Přejmenování třídy panelů

Dvojklikem označte třídu v seznamu a upravte jméno.

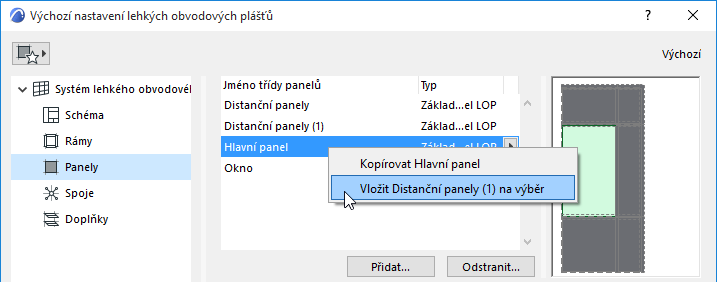

Kopírování nastavení panelů mezi třídami

V nastavení panelů klikněte pravým tlačítkem na jméno libovolné třídy a kopírujte její nastavení.

Klikněte na libovolnou jinou třídu panelů a pravým tlačítkem a vložte zkopírované nastavení.

Vytvoření nové třídy panelů na základě upraveného panelu

Další způsob, jak vytvořit novou třídu panelů, je upravit jeden panel v režimu úprav a uložit jeho nastavení jako novou třídu.

1. Označte lehký obvodový plášť a otevřete režim úprav.
2. Označte panel, který chcete upravit. Jeho třída je nyní “Vlastní”.

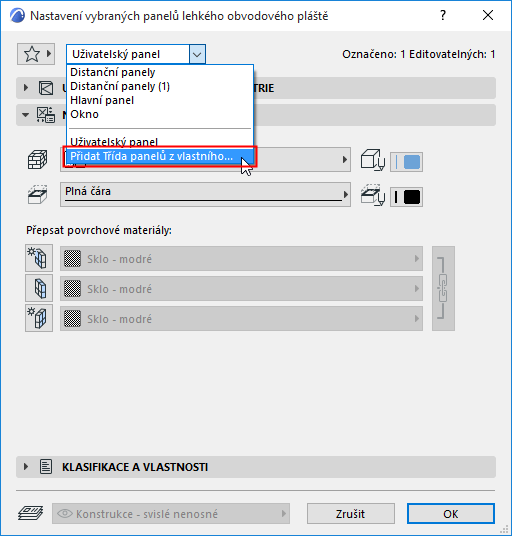

3. Z nabídky třídy panelů v Infopaletce nebo v okně nastavení vyberte volbu Přidat Třídu panelu z vlastního...





4. V následujícím okně pojmenujte novou třídu panelů.

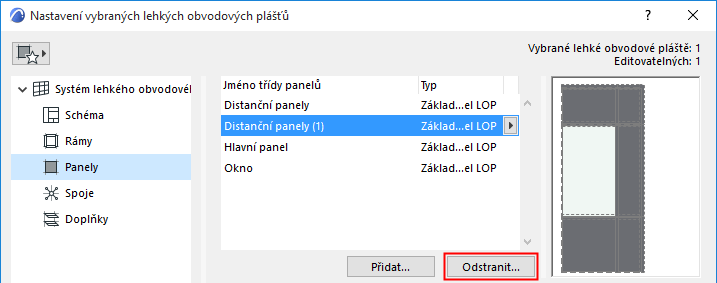

Odstranění třídy panelů

1. Označte potřebné třídy panelů.





2. Klikněte na Odstranit.

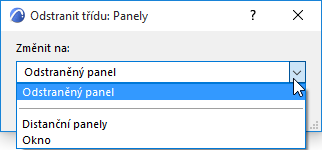

3. V následujícím okně:





• Z nabídky vyberte možnost, jak převést panely třídy, kterou se chystáte odstranit:
• Odstraněný panel
• Převedení na jinou třídu panelů: Vyberte ze stávajících tříd panelů.

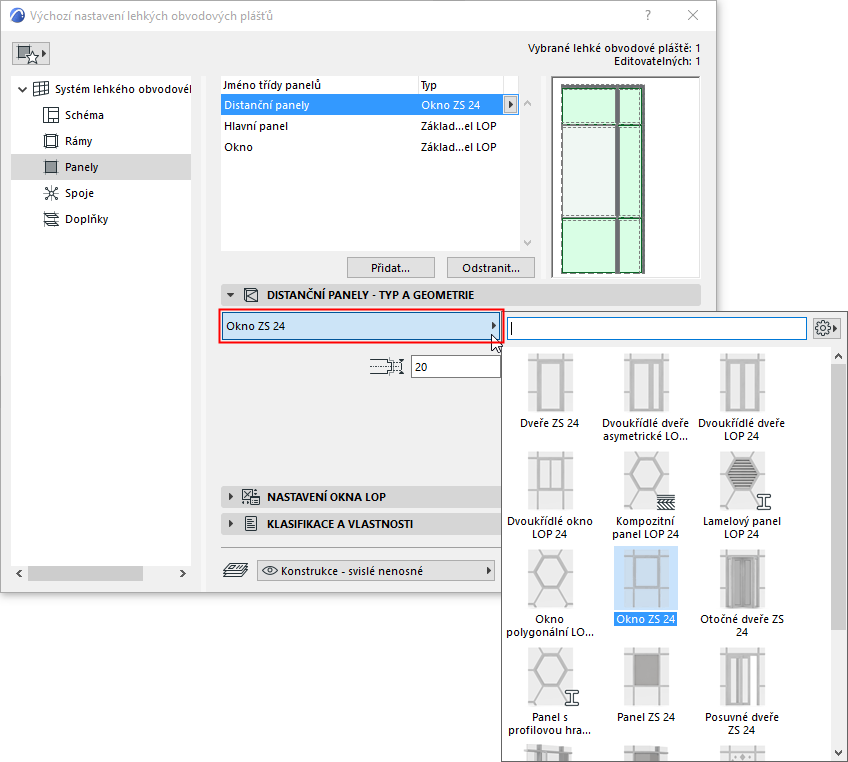

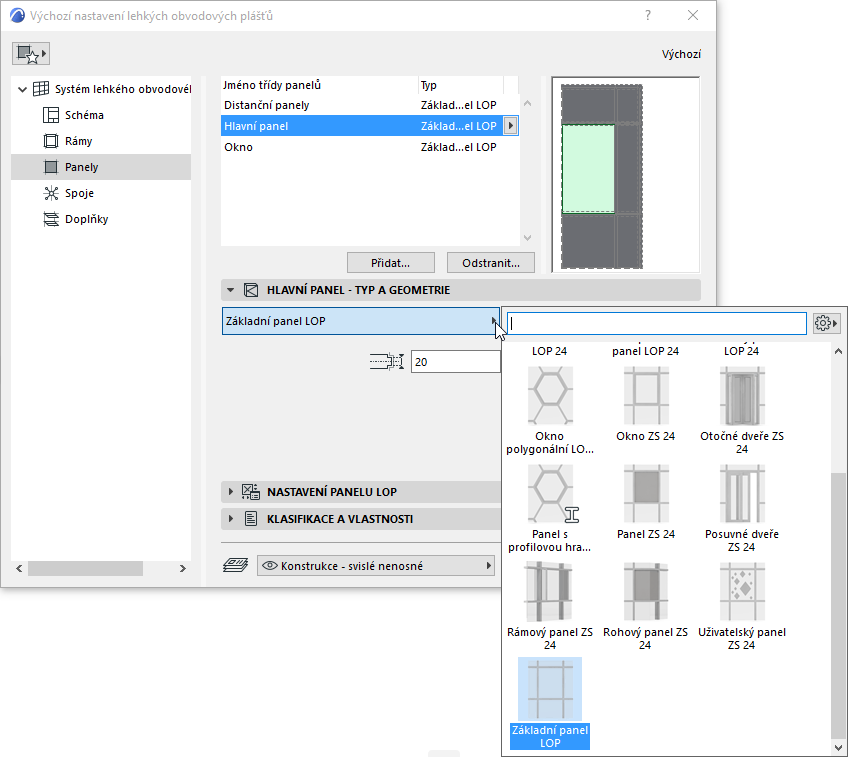

Výběr typu a geometrie panelu

Třída panelu označená v seznamu v horní části okna: z nabídky na panelu Typ a geometrie panelu vyberte typ.

Pak nastavte geometrické parametry.

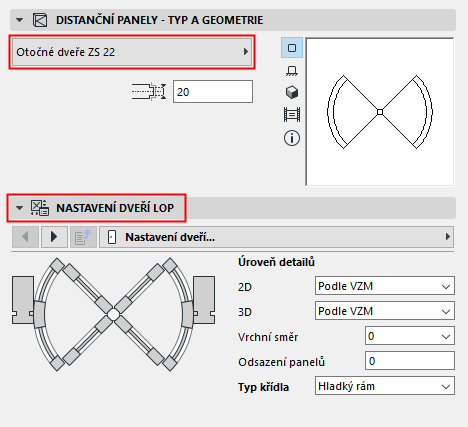

• Některé panely jsou podobné dveřím a oknům.

  Viz Vložení panelu dveří nebo okna do lehkého obvodového pláště.

  Viz také Vytváření vlastních prvků.

Nastavení na panelu níže závisí na zvoleném typu panelu.

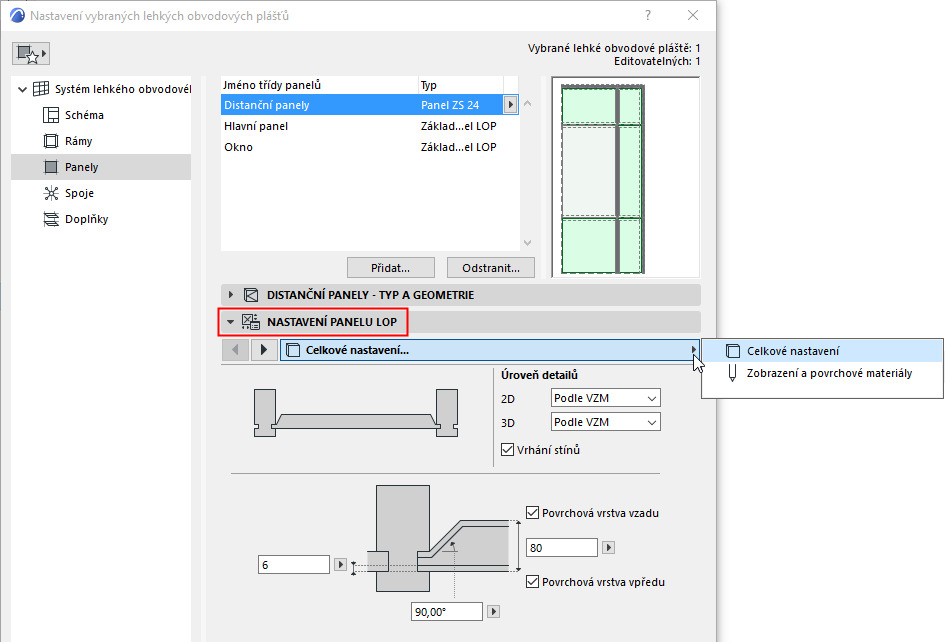

Nastavení prvku panelu

U zvoleného typu panelu můžete nastavit sadu různých parametrů (podobně jako u GDL prvků).

Některá nastavení úrovně detailů ve 2D a 3D je možné přepsat na úrovni nastavení Voleb zobrazení modelu.
