Nastavení nástroje Sloup: Náhled a umístění

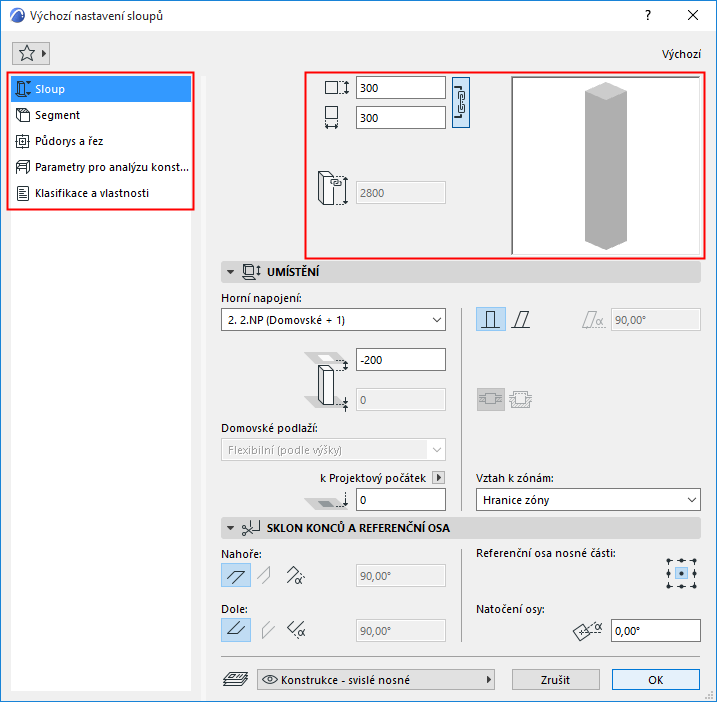

Okno nastavení sloupu je rozděleno do pěti stránek.
Okno náhledu je dostupné na všech stránkách a zobrazuje všechny změny, které v nastavení trámu děláte.
Mezi stránkami okna nastavení se můžete přepínat ve struktuře zobrazené nalevo:
Pro jednoduchý sloup (tvořený pouze jedním segmentem) zadejte rozměry jádra.
U kruhových sloupů se zadává průměr.
Zobrazuje celkovou výšku sloupu.
- Výšku sloupů bez horního napojení zde můžete definovat.
- U sloupů s horním napojením toto pole není editovatelné. Výška sloupu závisí na nastavení panelu Umístění níže.

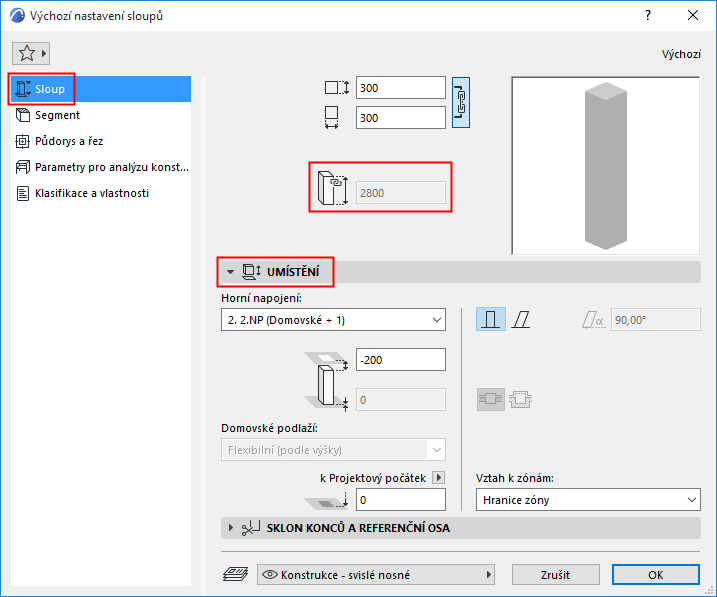

Panel Umístění sloupu
Výchozí nastavení:
Horní napojení
Tímto nastavením můžete ovlivnit následující:
Pokud tedy později změníte výšky podlaží vašeho projektu, sloupy s napojením se automaticky přizpůsobí.
- Pro sloup s pevnou výškou zvolte možnost Bez napojení. Výšku sloupu nastavte v poli v horní části okna.
Horní odsazení od napojeného podlaží
Horní plochu sloupu můžete odsadit od horního napojeného podlaží.
- Hodnota odsazení může být kladná, záporná nebo nulová.
- Pole pro nastavení odsazení není dostupné, pokud sloup nemá napojenou horní hranu.
Odsadit můžete také základnu sloupu od domovského podlaží - v jakémkoliv směru.
- Hodnota výšky sloupu, zobrazená vedle náhledu v horní části okna je ovlivněna spodním a horním odsazením (pokud je definováno).
Domovské podlaží
Viz Domovské podlaží.
Spodní úroveň [k referenční rovině]
Zobrazuje vypočtenou hodnotu odsazení referenční čáry sloupu od referenční úrovně (standardně je to projektový počátek).
V případě potřeby můžete referenční rovinu změnit.
Obecné informace o úrovních naleznete v tématu Nastavení referenčních rovin.
Úhel sklonu sloupu
Metoda obložení
Viz Sloupy a sendvičové zdi: Volně stojící nebo obložený.
Vztah k zónám
Viz tato témata:
