Formáty souborů publikace

Pokud jste v okně Vlastnosti sady publikace vybrali možnost Uložit:

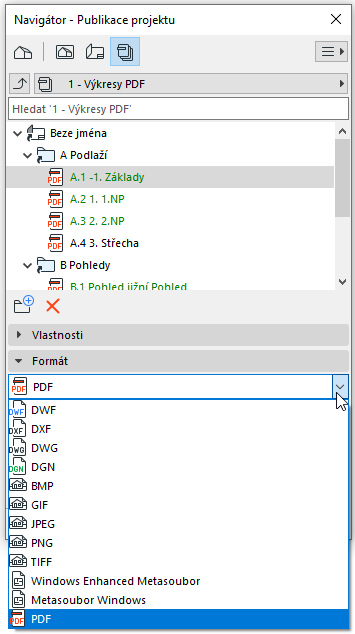

Na záložce Formát nastavte formát ukládaného obrázku, buď pro jednotlivé položky, nebo po složkách.

  • Dostupné formáty závisí na publikovaném zobrazení (např. 3D model nebo 2D tabulka atd.)
  • V závislosti na formátu: vyberte převodník a/nebo klikněte na Volby a otevřete další nastavení


Formát PDF

K dispozici jsou dvě stránky s nastavením: Volby dokumentu a Volby stránky.

Viz Tvorba PDF výstupu pomocí publikace.

Formát PMK

Formát PMK je nativní formát kresby, který zabírá relativně méně místa na disku oproti mnoha jiným formátům. Ukládání zobrazení ve formátu PMK může být dobré pro projekty rozdělené do více souborů (např. Model.pln a Dokumentace.pln).

Viz Vytváření výkresů: Velké projekty.

Formát DWG nebo DXF

Pomocí převodníku DXF-DWG můžete nastavit obsah publikovaného výstupu.

Viz Nastavení překladače DXF/DWG.

Formát DWF: Spojit do jednoho DXF

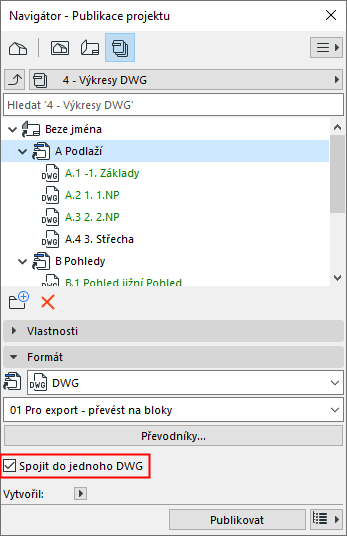

Všechny položky ve složce jsou výkresy a pokud je pro celou složku nastaven formát DWG, objeví se zaškrtávací políčko: Spojit do jednoho DWG. V případě, že tuto možnost využijete:

  • Výsledný DWG soubor bude obsahovat takový počet výkresových prostorů, jaký je počet výkresů ve výchozí složce sady publikace. Takto může být celý obsah výkresové složky uložen jako jediné DWG.


Formát DWF: Ořezat obrázek na detail

Pokud je formát publikace DWF: můžete zaškrtnout možnost Oříznout obrázek podle zvětšení, obrázek bude oříznut podle aktuálního zvětšení v půdorysu.

Při exportu zobrazení projektu pro použití v AutoCADu můžete zajistit, aby byla exportována pouze vybraná oblast zobrazení: Nejprve pomocí volby Ořezat obrázek na detail publikujte pohled ve formátu DWF do samostatné složky. Otevřete DWF v Archicad u a uložte je znovu jako DWG soubory. V DWG souboru bude zobrazena jen ořezaná část výkresu.

Modul (.mod)

K dispozici pro zobrazení uložená z půdorysu.



Kliknutím na tlačítko Možnosti nastavíte, která podlaží a prvky mají být součástí modulu. (Viz Volby ukládání modulu.)

Formát IFC

Pro všechny IFC formáty je dostupná nabídka IFC převodníků pro export, které definují obsah publikovaných výstupů.

Viz IFC převodníky: Přehled.

Informace o nastavení převodníku získáte kliknutím na tlačítko Převodníky.

Sledujte video

Formát pro analýzu konstrukce (Structural Analytical Format - SAF)

Tento formát vyberte při exportu modelu pro analýzu konstrukčního modelu Archicadu pro externí software, který používá metodu konečných prvků (finite element method - FEM).

Viz Model pro analýzu konstrukce.
