Výběr zobrazení pro porovnání
Porovnání modelu porovnává 3D zobrazení ze dvou různých modelů nebo verzí - buď fyzické nebo analytické modely.
Jaká konkrétní zobrazení mají být použita nastavíte v okně Výběr zobrazení. Můžete zvolit 3D zobrazení společné pro oba porovnávané modely i různá zobrazení pro každý model zvlášť.
Výběr zobrazení může být pro porovnání modelu zásadní:
V jednom zobrazení může být prvek zobrazený, v jiném ne (např. kvůli stavu při rekonstrukci, variantě návrhu, nastavení vrstev nebo částečnému zobrazení konstrukce).
- Kolize prvků můžou být vyhodnoceny jako úprava v jednom zobrazení, v druhém ale ne, protože je nastavena jiná kombinace vrstev.
- Použijte příkaz 3D model > Porovnání modelu a vyberte dvě verze modelu.
- Na paletce Porovnání modelu klikněte na tlačítko výběru zobrazení.

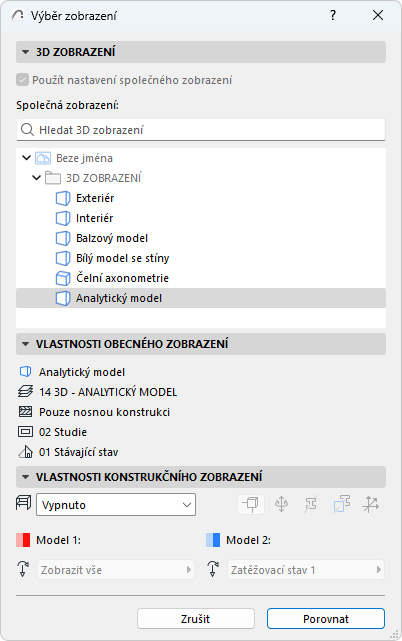

- V okně Výběr zobrazení jsou Mapy zobrazení obou zvolených modelů.
- Vyberte zobrazení (zde zobrazení společné pro oba porovnávané modely) a zkontrolujte jeho nastavení na panelu Vlastnosti obecného zobrazení.
Fyzikální vs. Model pro analýzu konstrukce
Výchozí nastavení při porovnání pracuje s fyzickým modelem. Pokud chcete porovnat Model pro analýzu konstrukce, zapněte jej na panelu Vlastnosti konstrukčního zobrazení.
Více detailů najdete v kapitole Porovnání modelu pro analýzu konstrukce.
