Pomocí funkce Porovnání modelu snadno porovnáte a znázorníte změny mezi dvěma modely. Změny 3D prvků jsou tříděné jako “nové”, “upravené” a “odstraněné”. 2D prvky nejsou zohledněny.
Porovnání modelu porovnává 3D zobrazení libovolných dvou modelů, kterými můžou být:
Aktuální fyzický nebo analytický model (může se jednat i o různé časové verze stejného aktuálního modelu)
Externí soubor (PLN, PLA, nebo SAF)
Teamwork model: můžete porovnat dvě verze - před a po odeslání změn

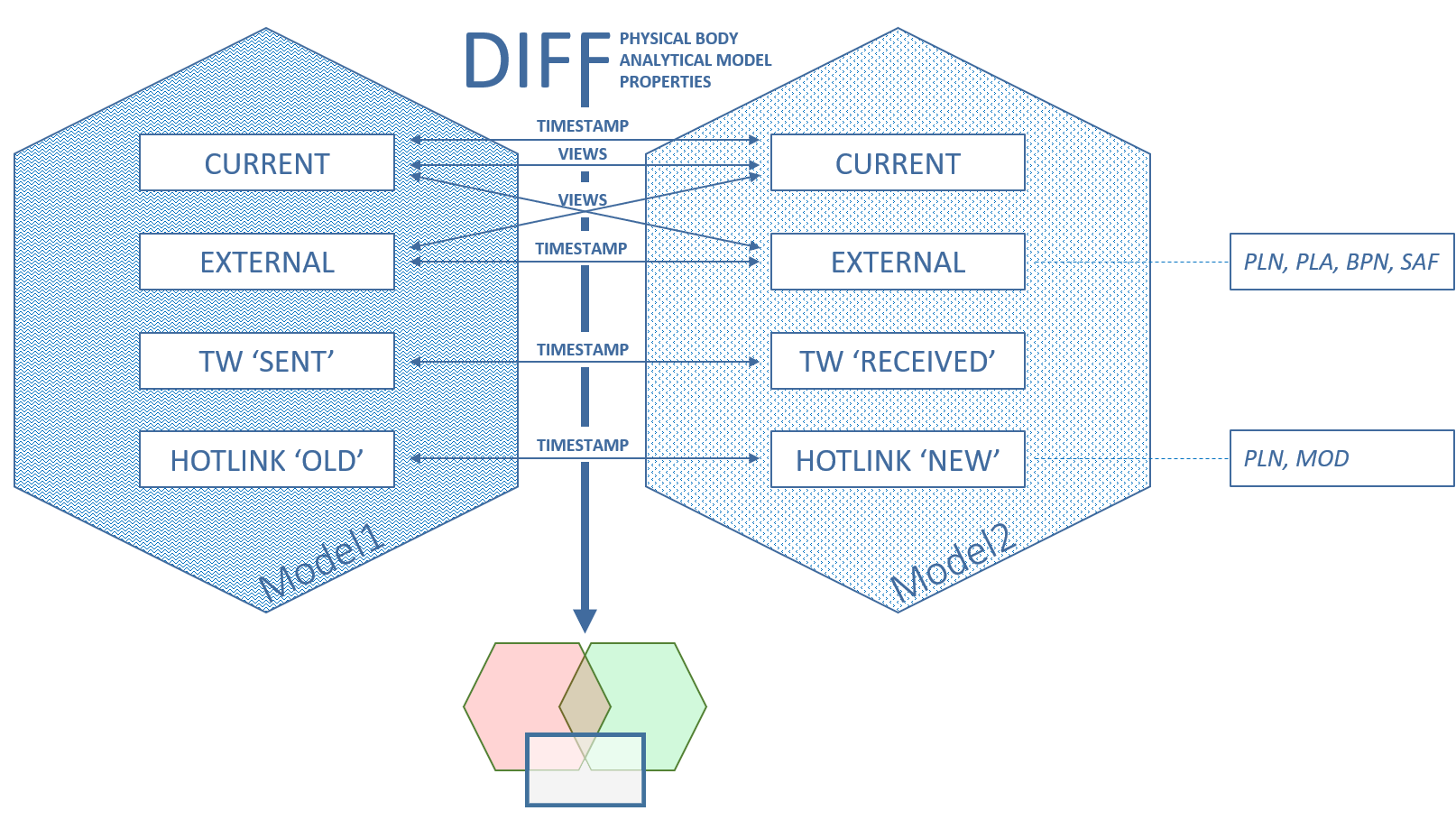

Aktuální model: můžete porovnat dvě verze - před a po aktualizaci připojených modulůObrázek 1. Porovnání modelu nabízí různé možnosti zobrazení změn mezi dvěma skupinami 3D modelů
Pokud použijete příkaz Porovnat, vždy bude generováno zobrazení s oběma porovnávanými modely ve speciálním okně “Porovnání modelu”.
Pomocí paletky Porovnání modelu filtrovat, řadit a přibližovat pohled na změny modelu a zjistit, které parametry byly změněny.
Z jakékoli změny můžete vytvořit anotaci.
Note:
Funkce Porovnání modelu dokáže porovnat dva modely na základě jejich pevné časové značky. Takže pokud později některý z modelů upravíte (např. upravíte nastavení zobrazení, odstraníte prvek), nebude možné aktualizovat předchozí výsledky porovnání. Spusťte porovnání znovu s aktuálními modely.
Porovnání větších a složitějších projektů může chvíli trvat, proces ale běží na pozadí. Můžete bez přerušení pokračovat v práci na aktuálním modelu.
Na záložce Porovnání modelu je zobrazeno, jestli ještě proces probíhá a když je dokončený.
