Porovnání modelu: Prohlížení změn

Seznam změn modelu

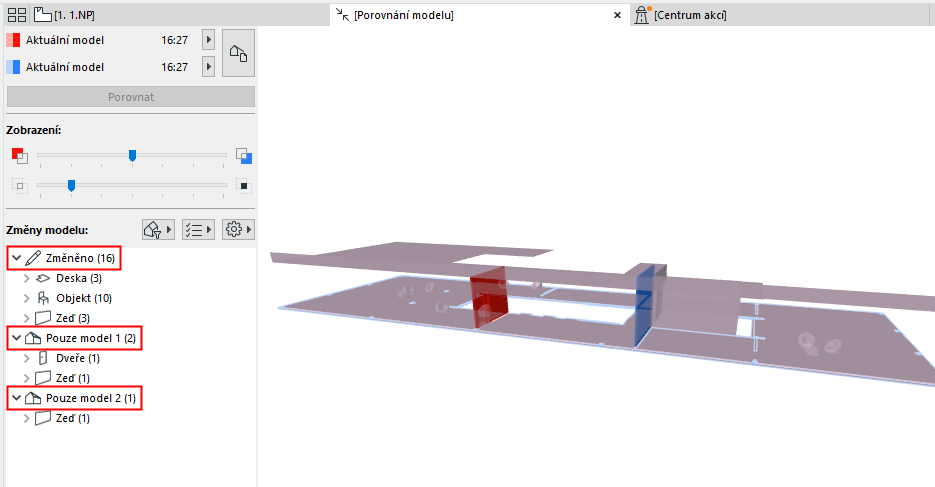

Ve výchozím zobrazení jsou zobrazené všechny změny modelu ve skupinách dle stavu (Změněno), Pouze model 1 a Pouze model 2.

Pokud tento seznam chcete upravit, použijte tlačítka filtrů a nastavení.

Viz Filtr změn zobrazených v paletce Porovnání modelu.

Zobrazit změněné prvky

Pokud označíte položku v seznamu změn, v okně Porovnání modelu bude označen odpovídající prvek a naopak.

Označený prvků dle skupin

Pokud v seznamu označíte nadřazenou složku, budou v okně Porovnání modelu označeny všechny obsažené prvky.

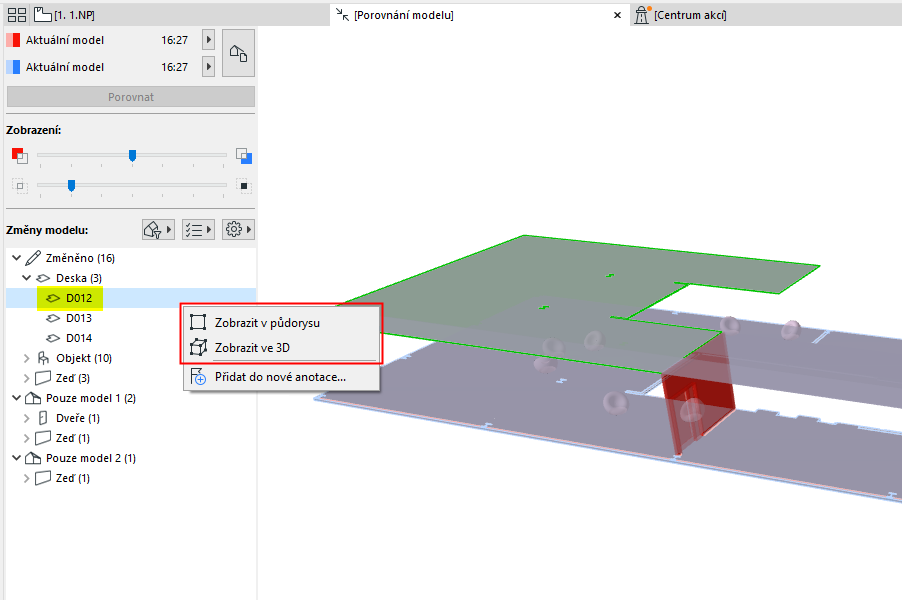

Zobrazení změněných prvků v modelu

Označená položka v seznamu změn modelu: použijte příkazy kontextové nabídky Zobrazit v půdorysu nebo Zobrazit ve 3D.

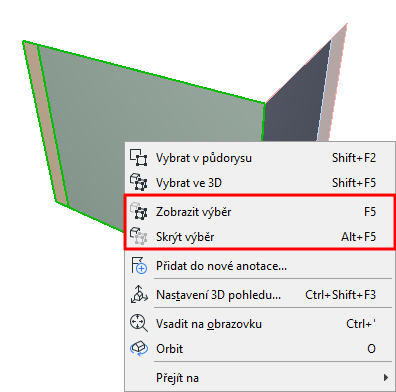

Zobrazení nebo skrytí výběru

Označená položka v okně Porovnání modelu:

• Pomocí příkazů Zobrazit výběr nebo Skrýt výběr získáte přehlednější zobrazení změněných prvků nebo jejich prostředí.
• Filtr odstraníte příkazem Zobrazit vše.





Nastavení viditelnosti porovnávaných modelů

Prvky z kategorie “Pouze model 1” a “Pouze model 2” jsou zobrazené ve své barvě.

Příklad:

• Červená zeď je ve skupině “Pouze model 1”, protože byla odstraněna.
• Modrá zeď je součástí skupiny “Pouze model 2”, protože se jedná o nový prvek.
• Desky a židle jsou zobrazeny smíšenou barvou (fialovou), která znázorňuje, že prvky byly upraveny, ale jejich původní pozice se nezměnila.

  Viz také

V části Zobrazení paletky Porovnání modelu:

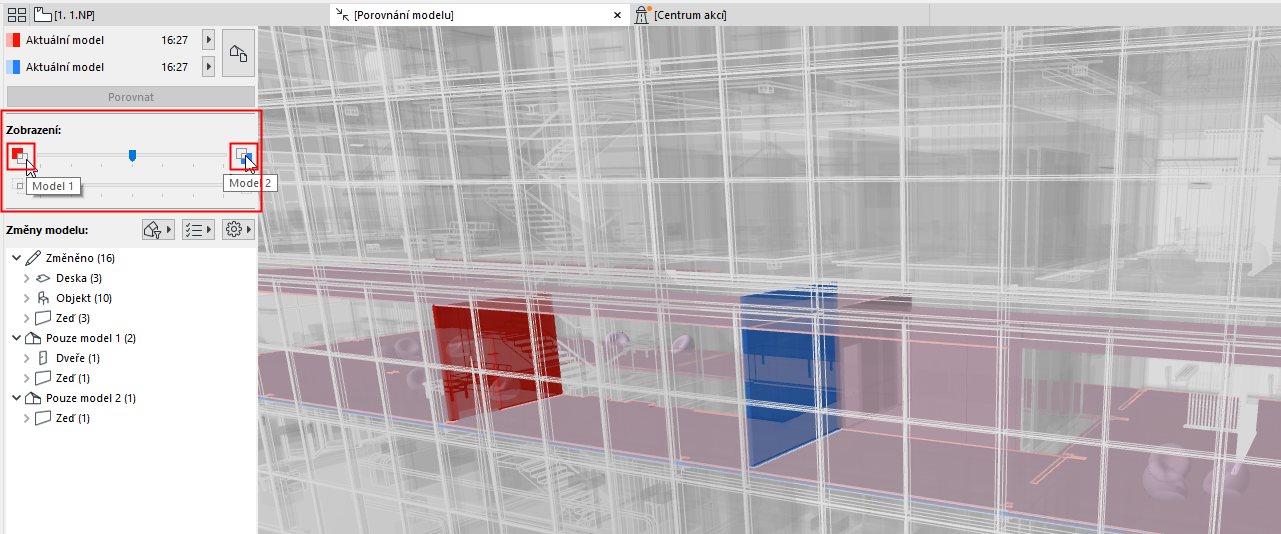

• Pomocí jezdce můžete graficky zvýraznit model 1 nebo model 2.

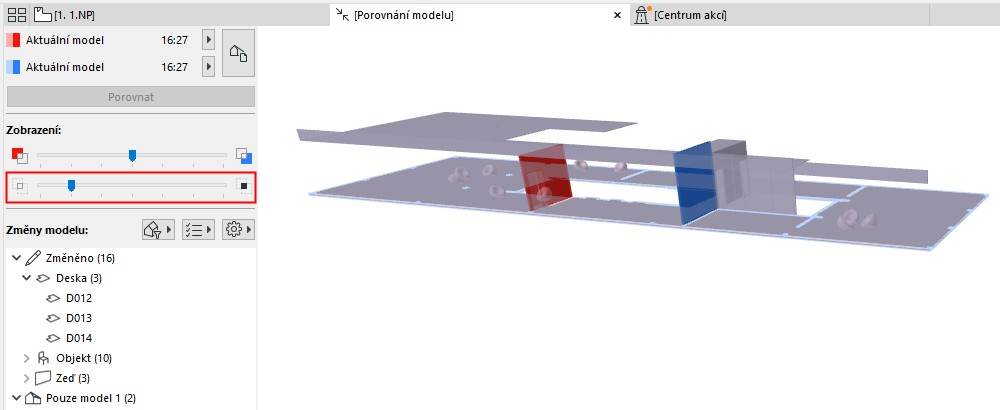

• Pomocí spodního jezdce můžete nastavit relativní viditelnost nezměněného modelu.

  Zde je spodní jezdec posunut zcela doleva. Nezměněné prvky modelu nejsou vůbec vidět, zobrazené jsou pouze změny:

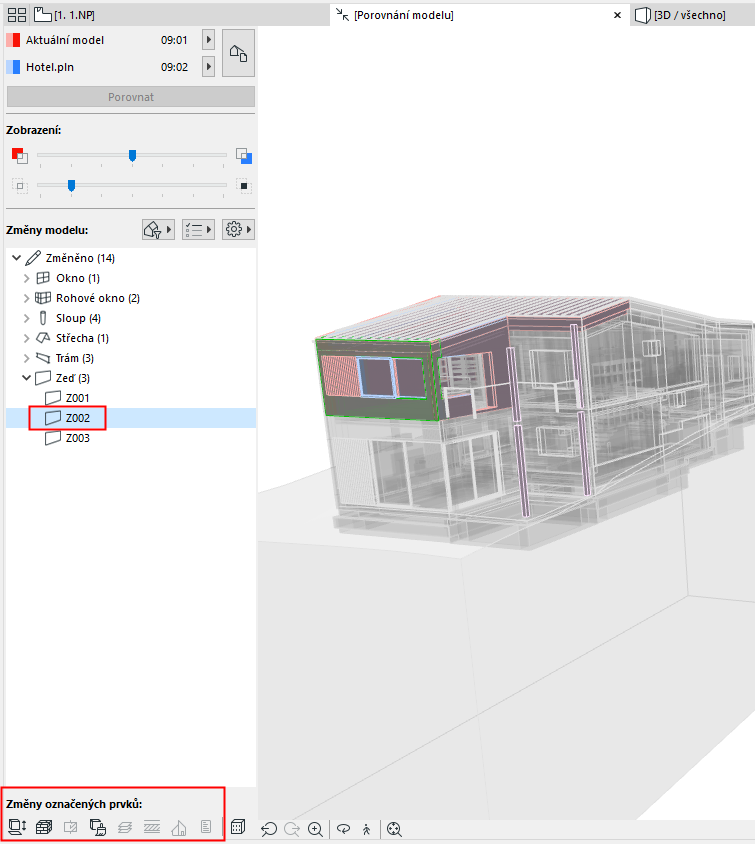

Změny dle sady parametrů

Označená položka v seznamu změn modelu:

Ikony “Změny označeného prvku” znázorňují, které parametry byly změněny. (Tyto sady parametrů jsou stejné, jako v “Kontrolním seznamu” určeném pro filtrování vypsaných změn v okně Porovnání modelu.)

Podrobné změny v analytickém modelu

Pokud porovnání modelu obsahuje zobrazení pro analýzu konstrukce, jsou k dispozici další podrobnosti o změnách.

Viz Porovnání modelu pro analýzu konstrukce.

Související téma:

Filtr dle sad parametrů

Vytvoření anotace ze seznamu změn porovnání modelu

Barvy pracovního prostředí pro Porovnání modelu .
