Data hydroniky (vytápění, chlazení)

Jakmile vymodelujete systém vytápění nebo chlazení, můžete definovat související vstupní hodnoty pro výpočty. Návrhová kritéria se nastavují v nastavení zařízení, zatímco širší systémová data, jako jsou teploty přívodu a zpátečky pro vytápění nebo chlazení, se definují v okně Nastavení hydronického systému.

Poznámka: Funkce výpočtů v TZB Designeru jsou dostupné pouze s cloudovou licencí.
  1. Vytvoření hydronického systému pomocí potrubních prvků a zařízení

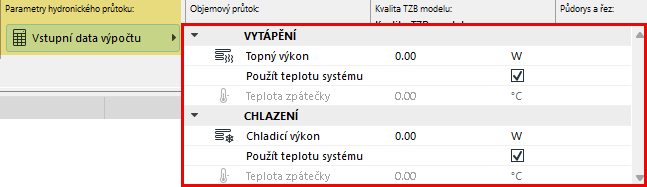

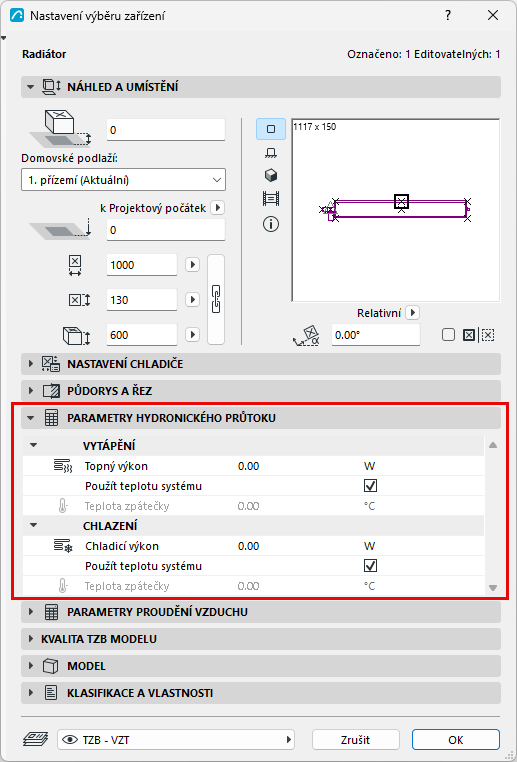

  2. V oknech nastavení nebo v Infopaletce zadejte hodnoty vytápění a chlazení pro jednotlivá hydronická zařízení:


  3. V Nastavení hydronického systému: Definujte požadovanou teplotu (např. pro přívod a vratka).
    • Otevřete nastavení hydronického systému z nástrojové paletky TZB, nebo z kontextové nabídky libovolného hydronického segmentu.

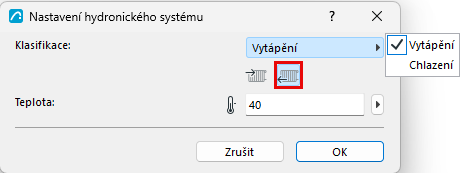

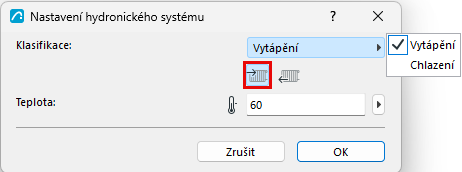

      HydronicSystemSupply.png   HydronicSystemReturn.png

  4. Přidejte hydronický systém do Prohlížeče systémů (viz Přidání TZB systému do Prohlížeče systémů).

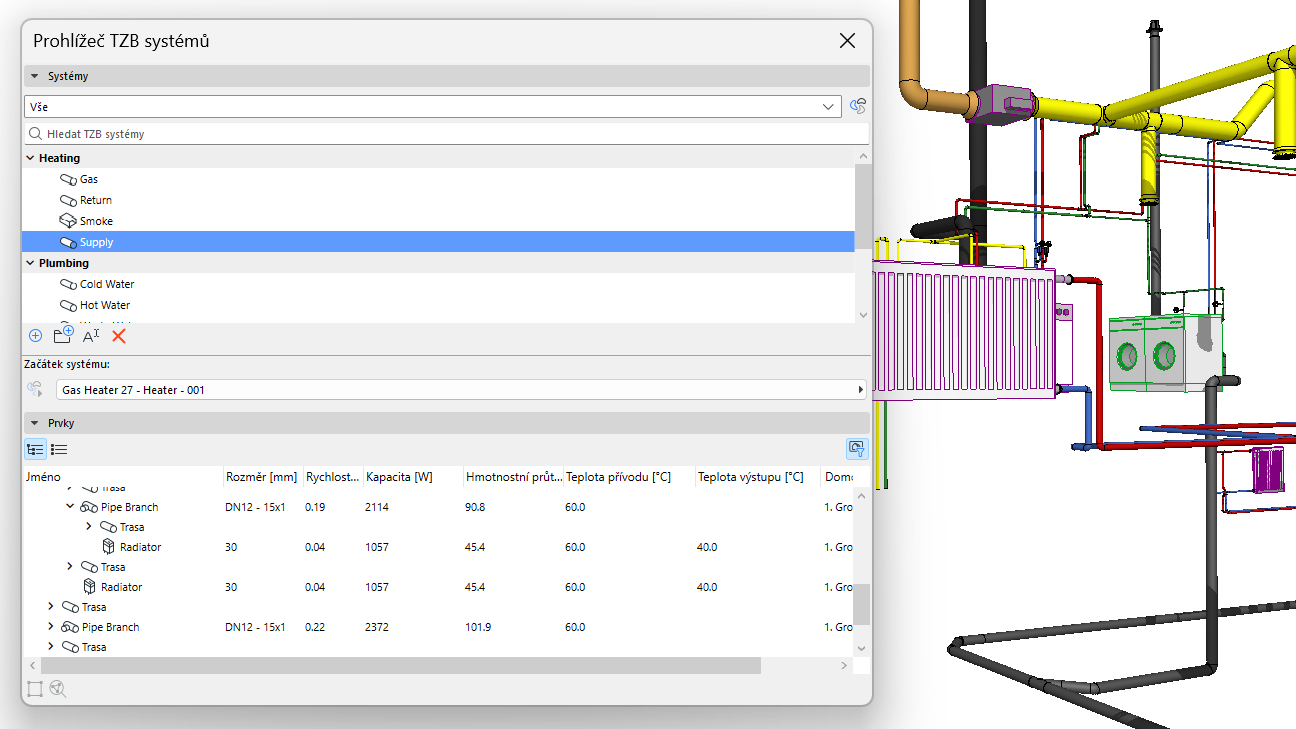

    Prohlížeč systémů zobrazuje relevantní data pro každý prvek: Kapacity, přívodní a vratné teploty, hmotnostní průtok, rychlost.


    • Kapacity jsou sčítány až do počátečního bodu systému.
    • Hmotnostní průtok a rychlost a teplota zpátečky se vypočítají pro trasy a segmenty
    • Tyto údaje vycházejí z rozměrů prvků a z údajů o výkonu a teplotě zadaných pro hydronické prvky
  5. Optimalizace rozměrů potrubí: Na základě dat zobrazených v Prohlížeči systémů použijte nástroj Optimalizace hydroniky k úpravě rozměrů.

Tyto údaje můžete zobrazit pro všechny části systému pomocí popisek a tabulek.



Máte potíže se zobrazením dat TZB?

Někdy se zobrazená data (např. v popiskách a tabulkách) neaktualizují. V takovém případě:

  1. Ujistěte se, že jste systém přidali do Prohlížeče systémů, aby se výpočet spustil (viz Přidání TZB systému do Prohlížeče systémů )
  2. Bez označených prvků v půdorysu, použijte příkaz kontextové nabídky: Přestavět TZB vlastnosti
Poznámka: Příkaz Přestavět TZB vlastnosti je k dispozici od verze Archicad 29.1.0. Ve starších verzích proveďte následující kroky:
  • Otevřete Prohlížeč systémů a vyberte systém, který chcete aktualizovat
  • Použijte Zobrazení > Obnovit > Přestavět a Obnovit
