Vložení bodového zatížení

Bodová zatížení lze vložit na:

• 1D členy (uzly nebo hrany)
• 2D členy (uzly, hrany nebo plochy)

1. Aktivujte nástroj Bodové zatížení konstrukce.
2. V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav (viz Nastavení nástroje Zatížení ).
3. Při vkládání prvku zatížení je potenciální hostitelský prvek (člen analytického modelu) zvýrazněn. Zobrazí se také náhled, jak bude zatížení vypadat.
   Poznámka: Pokud se kurzorem pohybujete nad více překrývajícími se prvky, můžete klávesou Tab mezi těmito prvky přepínat.
4. Kliknutím zatížení vložíte.

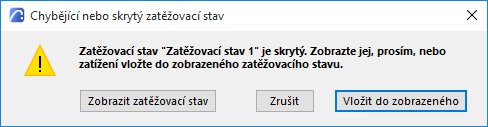

   Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.







   Vkládání bodového zatížení

Bodová síla	Bodový moment
