Les règles suivantes s'appliquent au positionnement des zones de texte et des lignes de marque (s'il y en a) utilisées dans les Cotations, le Texte de surface et les Étiquettes.
Pour sélectionner la zone de texte d'une cotation ou d'une étiquette, procédez de l'une de ces manières :
Utilisez le curseur Sélection rapide
Cliquez à un angle du texte avec le curseur Marque avec flècheFigure 1. Sélectionner la zone de texte
Quand vous avez sélectionné un bloc de texte, vous pouvez modifier sa position et son orientation à l’aide des fonctions du menu Edition (par exemple lui faire subir une translation ou rotation).
Remarque : Si la zone de texte possède également une ligne de marque, le contrôle Verrouiller angle affecte l'ensemble de l'édition graphique. Si ce contrôle est actif, l'angle de départ de la ligne de marque reste fixe, ce qui restreint les possibilités d'édition.
Supprimer la zone de texte
Supprimer un texte de cotation a l'effet de supprimer également le segment de cotation correspondant.

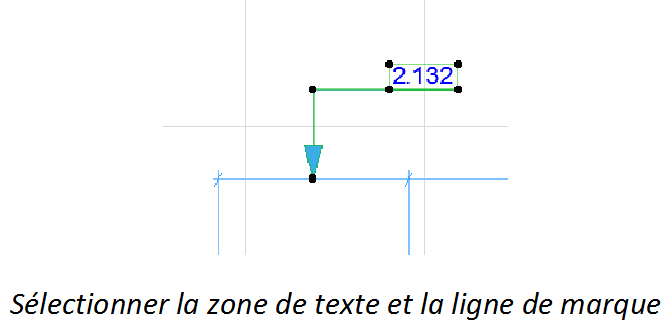

Sélectionner la zone de texte avec la ligne de marque
Si vous cliquez sur la ligne de marque, elle est sélectionnée avec la zone de texte, ce qui permet d'accéder à des options d'édition supplémentaires.
Placement automatique d'un texte de cotation pour les cotations linéaires
Les textes de cotations trop denses sont ajustés pour améliorer la lisibilité. Dans la plupart des cas, la méthode utilisée par défaut donne un résultat satisfaisant. Pour exercer davantage de contrôle sur la disposition du texte de cotation, utilisez les options du dialogue Options Cotation :
