Kollisionserkennung ausführen

  1. Gehen Sie zum Grundriss oder in das 3D-Fenster.
  2. Rufen Sie den Befehl Planung > Modellüberprüfung > Kollisionserkennung auf.

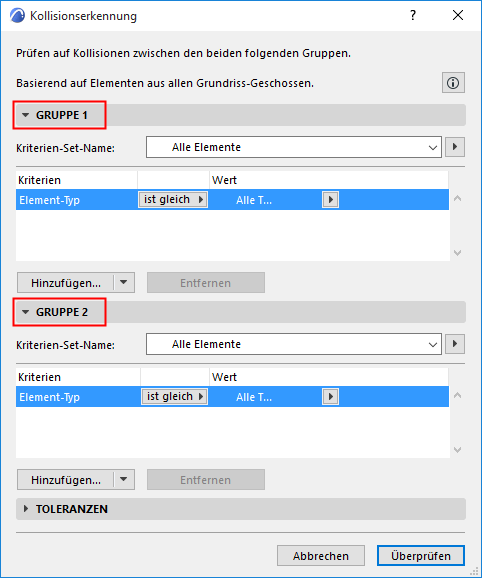

  3. Definieren Sie im Dialogfenster die Kriterien der beiden Gruppen von 3D-Elementen, die Sie prüfen wollen.

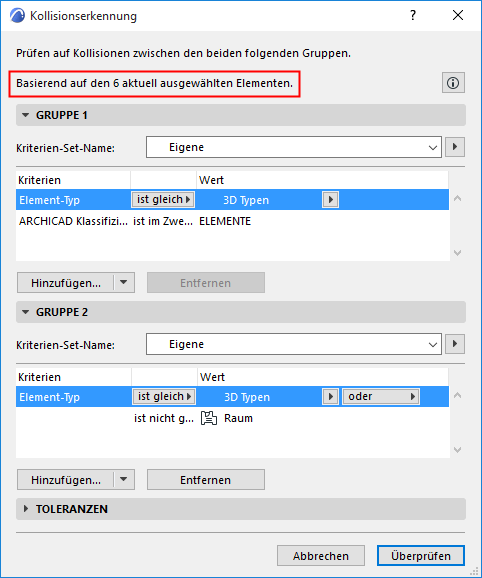

    • Wenn Elemente aktiviert sind, prüft die Kollisionserkennung nur die ausgewählten Elemente. Im oberen Bereich des Dialogfensters wird in diesem Fall auf eine aktuell bestehende Auswahl hingewiesen.

      CollisionDetection1.png    CollisionSelected.png

      Siehe Kollisionsgruppen definieren für weitere Details.

  4. Stellen Sie die Oberfläche und/oder die Volumentoleranzwerte nach Bedarf ein.

    Siehe Volumen/Oberflächentoleranzen einstellen für weitere Details.

  5. Klicken Sie auf Überprüfen, um eine Kollisionserkennung durchzuführen.

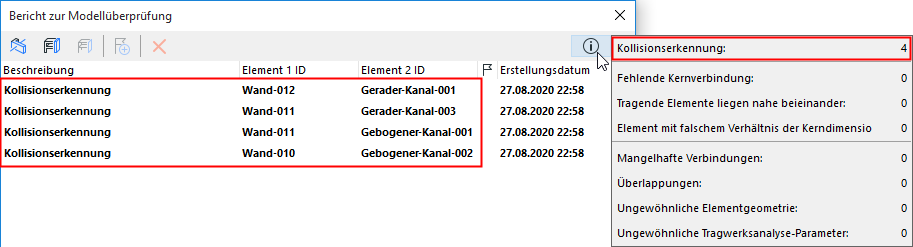

  6. Der Modellprüfbericht wird geöffnet und zeigt die Ergebnisse an. Probleme vom Typ Kollisionen werden als solche im Protokoll aufgeführt. Klicken Sie auf Info, um die Anzahl der Kollisionen zu sehen.


Wie bei anderen Problemen, die im Bericht zur Modellüberprüfung aufgeführt sind, können Sie die verwandten Elemente im Modell anzeigen und Issues erstellen.

Siehe Bericht zur Modellüberprüfung .

Verwandtes Thema:

Oberflächenkriterien in Grafik-Übersteuerungsregeln und bei der Kollisionserkennung
