Erstellen eines eigenen HKLSE-Symbols

Verfügbar mit Archicad Collaborate.

Für zahlreiche HKLSE-Elemente gibt es integrierte Grundriss-Symbole.

Anmerkung: Verwenden Sie die Modelldarstellungs-Optionen, um HKLSE-Elemente im Grundriss symbolisch oder projiziert anzuzeigen: siehe Symbolische Darstellung von HKLSE-Elementen)

Wenn Sie ein benutzerdefiniertes Symbol bevorzugen, können Sie das integrierte Symbol bearbeiten oder ein eigenes zeichnen.

Anmerkung: Benutzerdefinierte HKLSE-Symbole können für Rohrabschlüsse, Rohrzubehör und Ausrüstung verwendet werden.

Hier sehen Sie zum Beispiel das voreingestellte Symbol für ein Rohrleitungsventil.



So erstellen Sie ein Ventilsymbol mit Griff:

  1. Führen Sie eine der folgenden Aktionen aus:
    • Kopieren Sie das vorhandene 2D-Symbol und fügen Sie es in ein Arbeitsblatt (oder einen Grundriss) ein
    • Zeichnen Sie ein neues Symbol mit 2D-Zeichentools (z.B. Linien, Schraffuren)
  2. Wählen Sie Ihre neue Symbolzeichnung aus.

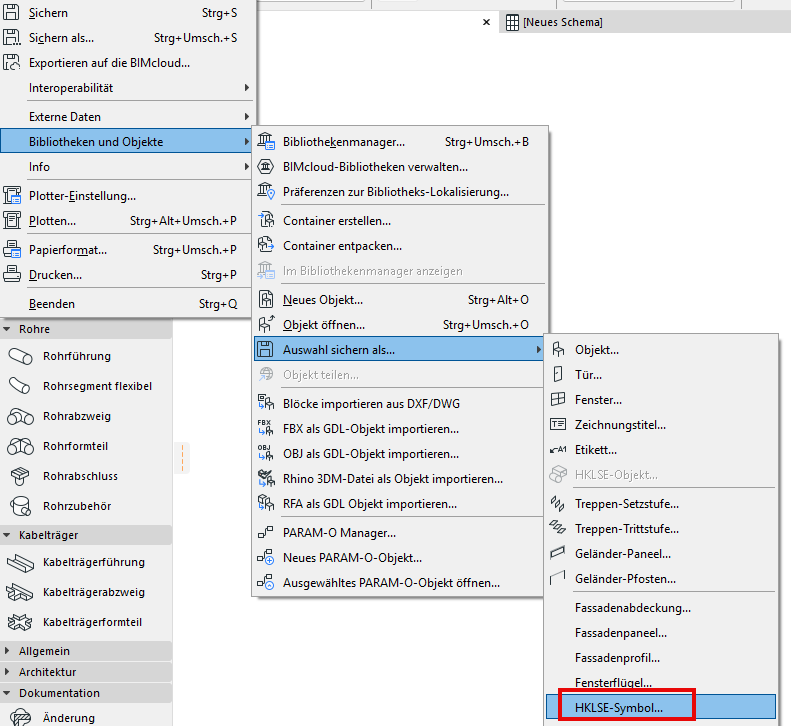

  3. Verwenden Sie Ablage > Bibliotheken und Objekte > Auswahl sichern als > HKLSE-Symbol.

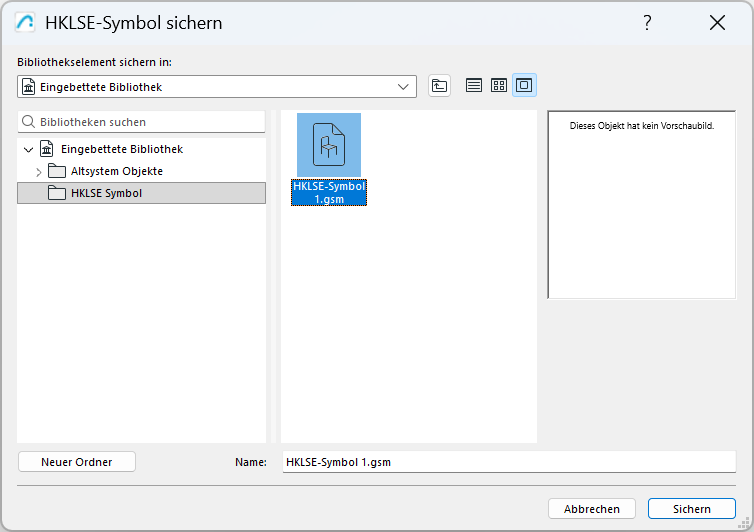

  4. Geben Sie einen Dateinamen und einen Speicherort ein und klicken Sie dann auf Sichern.
    • Der Standardspeicherort ist die eingebettete Bibliothek, aber wenn Sie viele HKLSE-Symbole haben, ist es sinnvoll, sie in benannten Unterordnern zu organisieren.

  5. Wählen Sie im Modell das zu ersetzende HKLSE-Objektsymbol (z.B. dieses Ventil) und öffnen Sie dessen Objekteinstellungen.

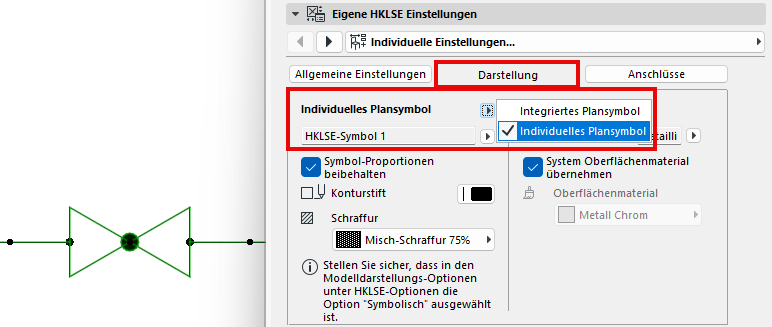

  6. Navigieren Sie hier zum Bereich Eigene HKLSE-Einstellungen > Individuelle Einstellungen > Darstellung.

    Wählen Sie anstelle des Integrierten Plansymbols das Benutzerdefinierte Plansymbol.

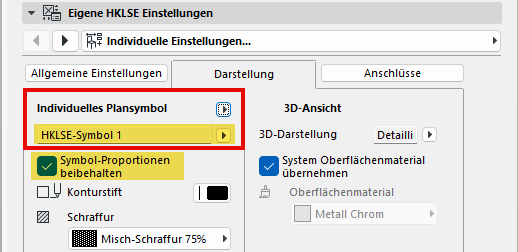

  7. Wählen Sie im Popup-Menü Ihr gespeichertes benutzerdefiniertes HKLSE-Symbol aus.
    • Die Option Symbolproportionen beibehalten ist standardmässig aktiviert, um Verzerrungen in der Objektanzeige zu vermeiden

  8. Das Ventil wird nun mit Ihrem individuellen HKLSE-Symbol angezeigt.


Verschieben Sie bei Bedarf einen Fixpunkt, um die Größe des Symbols grafisch zu ändern.

Schauen Sie sich das Video an: Erstellung individueller Symbole

Ausrichtung des benutzerdefinierten Symbols anpassen - Versatz-Parameter anwenden

Wenn das neue Symbol im Plan nicht richtig positioniert ist:

  1. Wählen Sie das Symbol aus.
  2. Öffnen Sie die Einstellungen für die Objekt-Auswahl

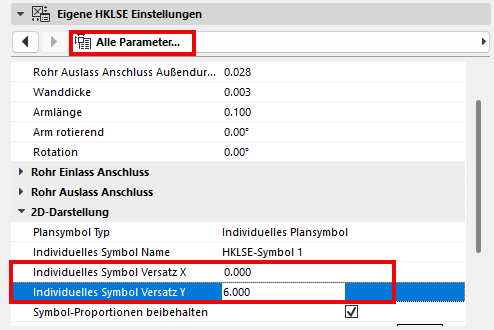

  3. Gehen Sie zu Eigene HKLSE-Einstellungen und öffnen Sie die Liste Alle Parameter.
  4. Verwenden Sie die Parameter Benutzerdefinierter Symbolversatz X und Y, um die Position des Objekts anzupassen.
