Flächenlast platzieren

Flächenlasten können auf der gesamten 2D-Elementoberfläche oder auf einem beliebigen Teil davon platziert werden.

1. Aktivieren Sie das Flächenlast-Werkzeug.
2. In den Werkzeug-Einstellungen oder dem Infofenster: Wählen Sie einen Lastfall für Ihr neues Lastelement aus (siehe Lastwerkzeug-Einstellungen)
3. Wählen Sie eine Geometriemethode aus:

• Gesamtes Element: Ein einziger Klick platziert eine Flächenlast auf der Oberfläche des gesamten 2D-Elements. Diese Flächenlast ist assoziativ zu den Kanten des Elements.

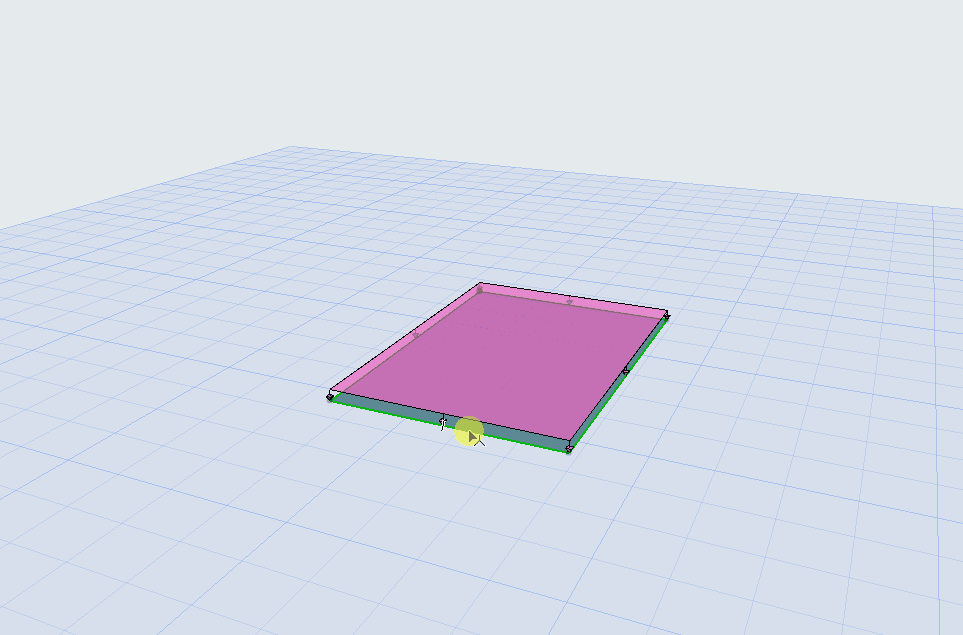

  Assoziative Flächenlast (Geometriemethode „Gesamtes Bestandteil“)

• Rechteck: Erstellen Sie eine Rechteck-Last, indem Sie zwei Ecken mit zwei Klicks über einem beliebigen Teil des 2D-Elements platzieren. (Zum Beispiel, um die Last von HKLSE-Maschinen darzustellen.) Diese Flächenlast ist nicht assoziativ zu den Elementkanten. Sie verschiebt sich beim Ziehen zusammen mit dem Element, folgt aber nicht den Änderungen der Kantengeometrie.

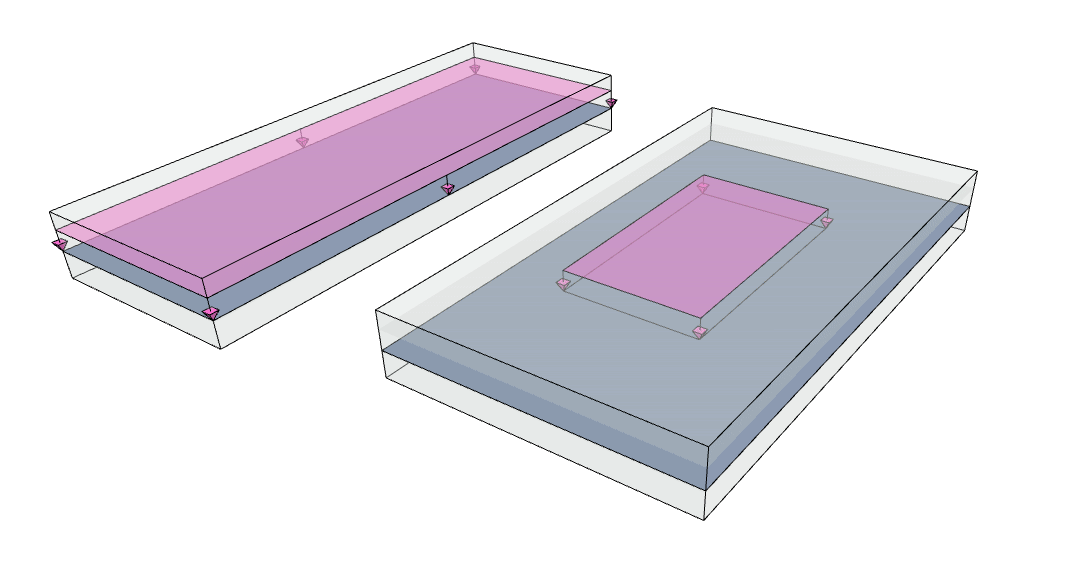

  Rechteckige Flächenlast: Nicht assoziativ

  Anmerkung: Lasten sind nur sichtbar, wenn sie zum aktuell sichtbaren Lastfall gehören. Wenn Sie versuchen, ein Lastelement zu platzieren, das nicht zu dem gerade sichtbaren Lastfall gehört, erhalten Sie eine entsprechende Benachrichtigung.

Sie können auch automatisch Nutzlasten für Raumflächen erzeugen.

Siehe Nutzlasten erstellen/aktualisieren.
