Werkzeugeinstellungen Linientyp

Anwenden auf Linie, Bogen, Polylinie und Spline.

Gleiche Einstellung für Linien-Werkzeuge: über dieses Kontrolkästchen können Sie Einstellungen, die in diesem Dialogfenster vorgenommen wurden, auf alle Linienwerkzeuge anwenden: Linie, Kreis/Bogen, Spline, Polylinie.

Favoriten von einem der vier Linien-Werkzeugtypen (Linie, Kreis/Bogen, Polylinie, Spline) können auf jedes andere Linientyp-Element angewendet werden.

Linie - Paneel Allgemeine Einstellungen

  • Wählen Sie in der Pop-Up-Palette einen Linientyp.
  • Geben Sie eine Stiftnummer (1-255) für die Linie, den Kreisbogen, die Polylinie oder den Spline ein.
  • Klicken Sie auf die Farbe für eine Stiftfarben-Auswahlpalette für die Linie, den Kreisbogen, die Polylinie oder den Spline.
  • Nur für Polylinien: Wählen Sie eine Präferenz für den Umgang mit dem Muster einer gestrichelten Linie.
  • Aktivieren Sie die Checkbox Raumflächen-Begrenzung, um Linien zur Begrenzung automatisch platzierter Raumflächen zuzulassen.

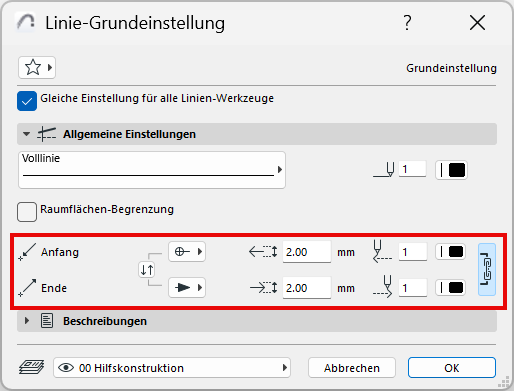

Marker



Verwenden Sie die Pfeilspitzen-Auswahl, um Pfeilspitzen am Anfang und am Ende einer Linie/Bogen/Polylinie/Spline hinzuzufügen.

  • Geben Sie Grössenwerte für die Start- und Endpfeilmarker ein.
  • Geben Sie eine Stiftfarbennummer (1 - 255) für die Start- und Endpfeilmarker ein
  • Klicken Sie die Stiftfarb-Auswahlpalette für die Start- und Endpfeilmarker.
  • Wählen Sie eine Pfeilspitze aus dem Pfeilspitzen-Popup-Feld aus.

    Anmerkung:

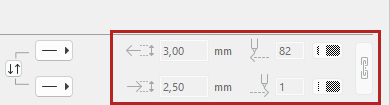

    • Wenn Sie in den Popup-Symbolen die Option „Keine Pfeilspitze“ wählen, sind die Grösse und die Stiftfarbe nicht mehr verfügbar.

      NoArrowheads.png     NoArrowheads2.png

    • Tauschen oder verknüpfen Sie Pfeilspitzengrössen und Stiftfarben.

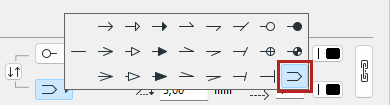

    • Für das Linienwerkzeug: Der letzte Marker verdoppelt die Linie. Der Cursor fängt sich an der unsichtbaren Achsenlinie zwischen den beiden sichtbaren Linien ein.


Linie - Paneel Beschreibungen

Das Teilfenster Beschreibungen für Linien ist mit dem der Werkzeuge Kreis/Bogen, Polylinie und Spline identisch.
