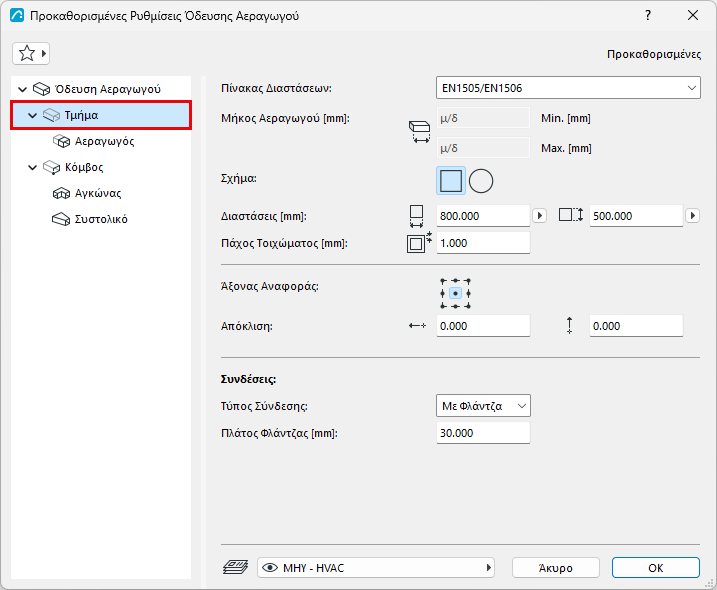

Ρυθμίσεις Τμήματος Όδευσης

Διαθέσιμο με το Archicad Collaborate.

Πίνακας Διαστάσεων

Επιλέξτε έναν Πίνακα Διαστάσεων. (Ορισμός πινάκων στο Route Specifications.)

Μήκος αεραγωγού

Αυτά τα δεδομένα εμφανίζονται εάν έχετε ορίσει το "Χρησιμοποιήστε μεμονωμένα μήκη" στις Προδιαγραφές Όδευσης.

Δείτε: Χρησιμοποιήστε μεμονωμένα μήκη για σωλήνες και αεραγωγούς .

Σχήμα

(Μόνο Αεραγωγός:) Επιλέξτε μία διατομή: Ορθογώνια ή Κυκλική.

Διαστάσεις

• (Μόνο Αεραγωγός:) Για ορθογώνιο: Εισάγετε τις διαστάσεις της διατομής.
• Επιλέξτε ένα πρότυπο κυκλικής διάστασης από τους καθορισμένους Πίνακες Διαστάσεων.
  Σημείωση: Μπορείτε να προσαρμόσετε τη διατομή οποιουδήποτε τμήματος κατά την εισαγωγή - δείτε Αλλαγή παραμέτρου Όδευσης εν κινήσει.

Πάχος Τοίχου

Πάχος τοιχώματος του ΜΗΥ Στοιχείου.

Στοίχιση και απόκλιση

Δείτε: Επεξεργασία γραμμής αναφοράς τμήματος - στοίχιση και απόκλιση

Τύπος Σύνδεσης

Επιλέξτε τον κατάλληλο τύπο (π.χ. Με Φλάντζα, Με Συγκόλληση, Απλός) - αυτό διαφέρει ανάλογα με τον τύπο Όδευσης. Εισάγετε πλάτος/διάμετρο κατά περίπτωση.

Οι αγκώνες και οι κόμβοι του τμήματος θα χρησιμοποιούν αυτές τις συνδέσεις, αναλόγως.
