Kitöltés eszköz beállításai

A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.

Lásd még: Kitöltések.

Profil kitöltési összetevőjének szerkesztése

Ha módosítja egy Profiljellemző adott kitöltési összetevőjét, csak a Kitöltés kontúr hozzáadása/törlése, a Metszeti vonal típusa és színe, valamint a Kitöltés típusának kiválasztása vezérlők elérhetők (az itt választható kitöltések az éppen módosított profilhoz tartozó építőanyagok).

Lásd Összetett profil módosítása.

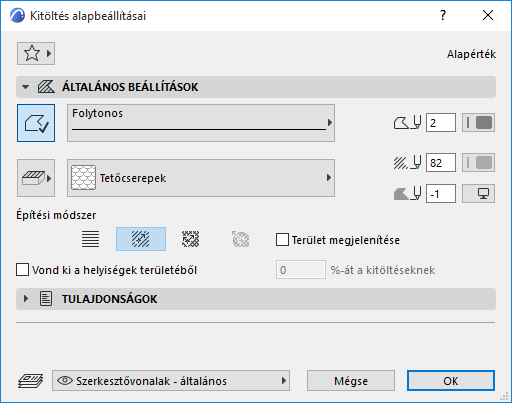

Kitöltés Általános beállítások panel

Ez a panel a Kitöltés Alaprajzi megjelenését szabályozza. Ezek a Kitöltési beállítások lesznek érvényesek akkor is, ha Kitöltést rajzol egy Metszet/Homlokzat/BF vagy egy Részlet/Munkalap ablakba.

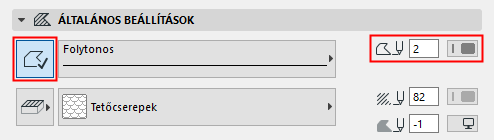

Kitöltés körvonala

  • Kattintson a kitöltés körvonalának megadásához.
  • Adja meg a vonaltípust és a színt.

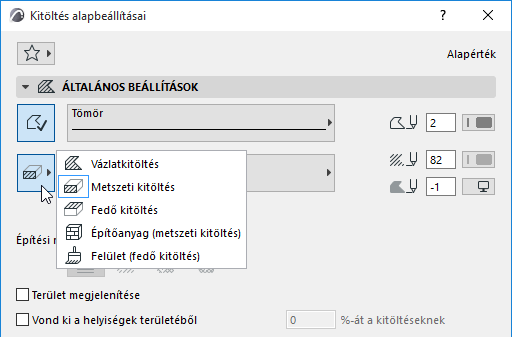

Kitöltéskategória

A Kitöltésminta legördülő menü bal oldalán lévő gombra kattintva válasszon kitöltéskategóriát a kitöltéshez.

További részleteket lásd Kitöltéskategóriák.

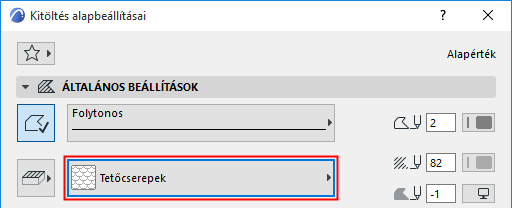

Kitöltéstípus

  • Válassza ki a kitöltés megjelenítéséhez használatos kitöltéstípust.

  • Válassza ki az előtér és a háttér tollszínét. A kitöltési típustól függően (építőanyagra vagy felületre épülő) történhet felülírás.

    A kitöltés hátteréül választható átlátszó beállítás vagy az ablak háttérszíne is.

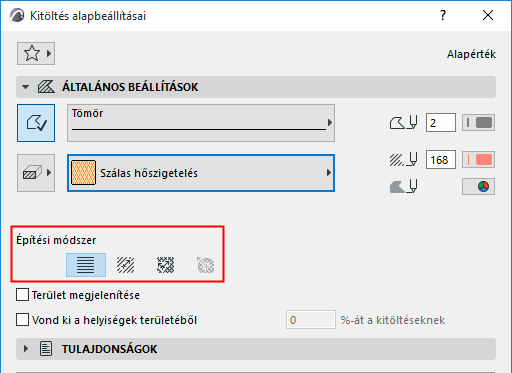

Építési módszer

Állítsa be a kitöltés vektoros kitöltésének irányát (ha van) vagy az egyedi kitöltés mintáját.



Válasszon az építési módszerre vonatkozó következő lehetőségek közül:

  • Terv alapján : A minta mindig a terv origóhoz kapcsolódik, függetlenül a kitöltés pozíciójától és elforgatásától.
  • Vezérvonal alapján : A minta mindig követi a kitöltés pozícióját és elforgatását. A vezérvonal és elforgatás módosításához jelölje ki a kitöltést, és húzza a kitöltési fogantyút a kívánt irányba.
  • Egyedi torzítás: Hasonló a Vezérvonal alapján működéséhez. A két kitöltési fogantyúval torzíthatja a kitöltés X/Y tájolását és méretezését.

    Példákért az egyes opciókról lásd: Kitöltés helyzete módszerek.

  • Radiális torzítás: a vektor radiális torzításának grafikus beállítása. Ez csak egy kijelölt szimbólum kitöltéshez használható, ha:
  • az egyedi kitöltés réteges szerkezet rétegében használt; és
  • a réteg kitöltésének helyzete Illesztés réteghez a Réteges szerkezetek párbeszédpanelben; és
  • ezt az egyedi kitöltést jelölte ki az íves réteges fal szétbontása után.

    Lásd Radiális torzítás (csak egyedi kitöltések esetén).

    Megjegyzés:
  • A vektoros kitöltés csak akkor jelenik meg, ha a Nézet > Megjelenítési lehetőségek a képernyőn > Valós kitöltésmegjelenés opció aktiválva van.
  • A sugaras torzított kitöltések túlzott használata lelassíthatja a terv teljesítményét.

Terület megjelenítése

Jelölje be ezt a lehetőséget, ha meg kívánja jeleníteni a kitöltéshez tartozó terület szövegét. Ha a négyzet be van jelölve, akkor (a kitöltési vázlatkészítés részeként) elhelyezhet egy, a terven szereplő kitöltési terület méretét mutató méretezési szövegelemet.

Megjegyzés: A területszöveg és bármely hozzárendelt mutatóvonal formátuma a Méretszöveg beállításai párbeszédablakban állítható be.

Lásd Területszöveg hozzáadása kitöltéshez.

Kivonás a helyiségekből

Jelölje be ezt a lehetőséget, ha ki kívánja vonni a helyiségből az alapértelmezett vagy kijelölt kitöltéselemeket.

Írjon be százalékban megadva egy számot (1-100), hogy a kitöltés százalékosan mennyivel csökkentse a helyiség területét.
