Koncentrált teher elhelyezése

Koncentrált teher a következő helyekre helyezhető:

• 1D elemek (csomópont vagy él)
• 2D elemek (csomópont, él vagy felület)

1. Kapcsolja be a Koncentrált teher eszközt.
2. Az Eszköz beállításainál vagy az Infótáblán: válassza ki a teheresetet (lásd: Teher eszköz beállításai ).
3. A teherelem elhelyezésekor a lehetséges fogadó elem (szerkezetelemzési elem) ki van emelve. A teher előnézete is látható – ezt fogjuk látni az elhelyezés után.
   Megjegyzés: Ha több fogadó elem fölé áll a kurzorral, a tabulátorral lépkedhet közöttük a megfelelő elem kiemeléséig.
4. Kattintson a lehelyezéshez.

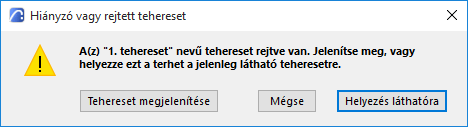

   Megjegyzés: A terhek csak akkor láthatók, ha az éppen látható teheresethez tartoznak. Ha olyan teherelemet kíván elhelyezni, amely nem az aktuálisan látható teheresethez tartozik, a program értesíti erről.







   Koncentrált teher elhelyezése

Pontban ható erő	Pontban ható nyomaték
