1. példa: Gerendák eltolása a födémekhez

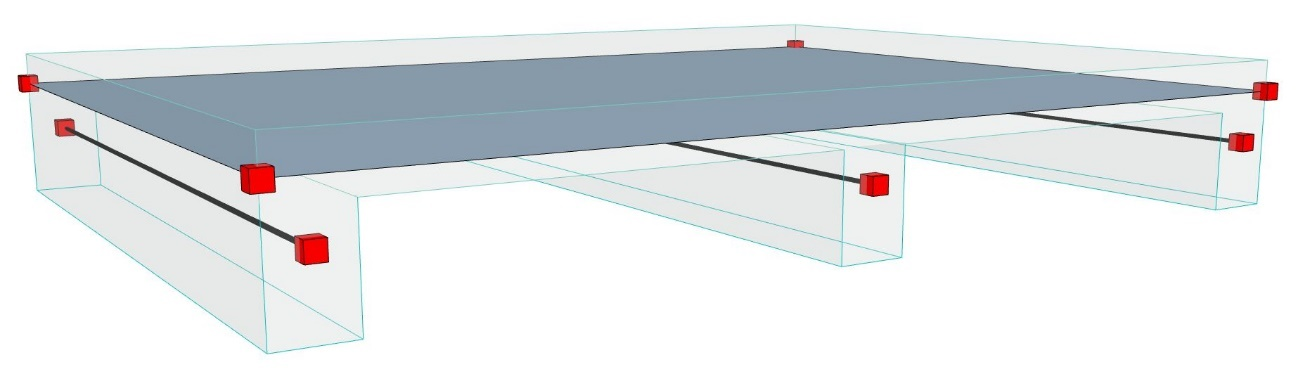

A szerkezetelemzési modell bekapcsolásakor azt látjuk, hogy a gerendák 1D elemei (tengelyek) nem csatlakoznak a födémhez: nincs folytonosság, ami szükséges lenne a szerkezeti elemzéshez.
A megoldás egy olyan szabály létrehozása, amellyel eltoljuk a gerenda tengelyeit a födémhez.

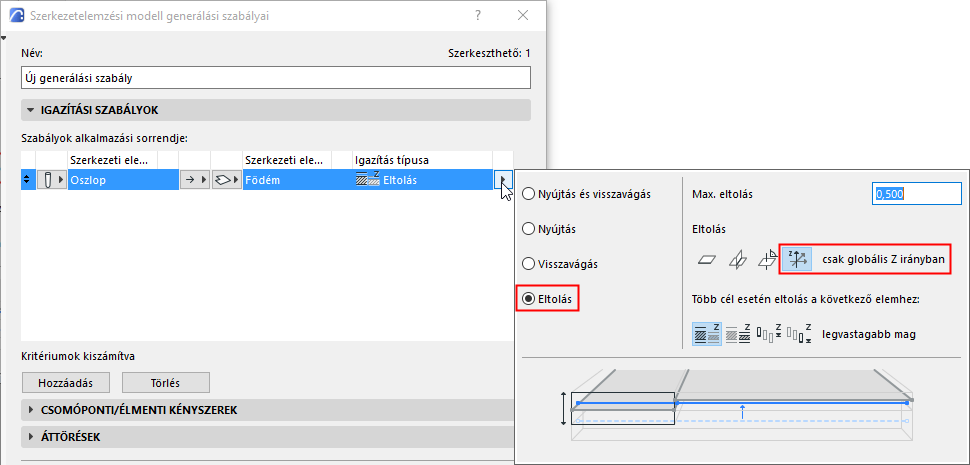

- csoport elemei: Gerenda
- csoport elemei: Födém
- Eljárás: egyiket a másikhoz (gerendák hozzárendezése a födémekhez)
- Igazítás típusa: Eltolás
- Kiegészítő opciók, többek között a maximális megengedett eltolás.
Ebben az esetben használjuk a globális Z irányt.
Megjegyzés: A megadott tűrések hossz típusú értékek: a Beállítások > Rajzi egységek pontban megadott hosszúsági mértékegységek érvényesek.

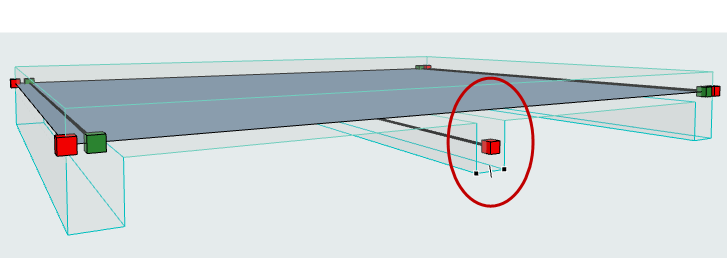

Kattintson az OK gombra a szabály alkalmazásához. Ahogyan terveztük, a gerenda tengelyei eltolódnak a födém síkjához (egyenesen, a Z irányban).
Az egyik gerendatengely (középső gerenda) helye azonban nem változott. Ez hibának tűnik.

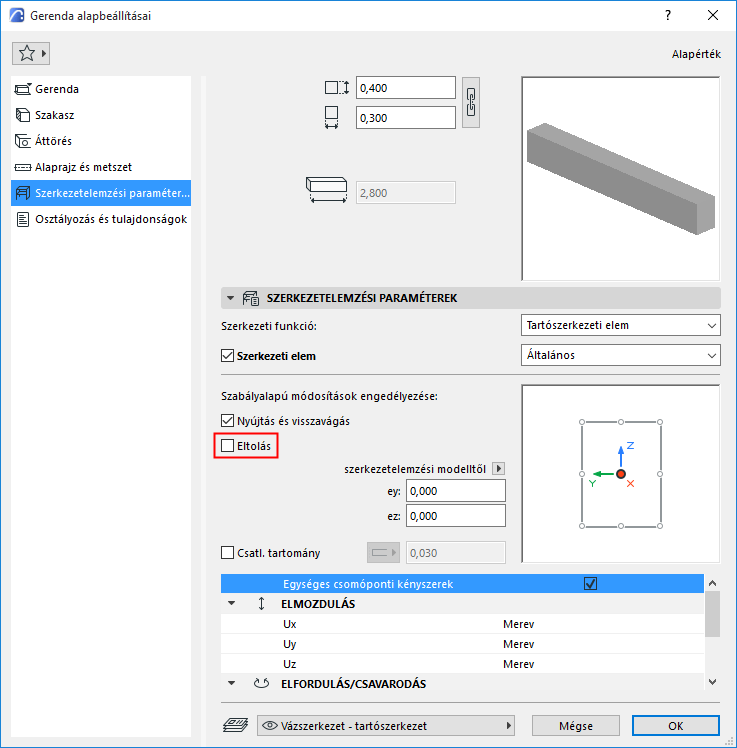

Jelölje ki a középső gerendát, és ellenőrizze a beállításait. Itt egyértelművé válik, hogy a gerendára azért nem érvényesül az eltolási szabály, mert az elem szintjén a Gerenda beállításai ablak Szerkezetelemzési paraméterek paneljén nincs bejelölve az eltolás.
A hiba javításához:
- Jelölje be az Eltolás négyzetet a Gerenda beállításainál.
- Kattintson az OK gombra a Beállítások párbeszédablak bezárásához.

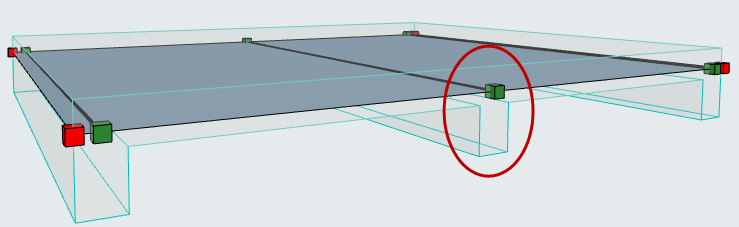

Ekkor a modell automatikusan alkalmazza a megadott generálási szabályokat. A gerenda tengelye most a szabálynak megfelelően eltolódott:
Az aktuális szabály eltolja a gerendákat a födémekhez a Z irányban. Ez a modell szerkezeti szempontból helyesnek minősül.
Előfordulhat, hogy egy másik beállításra van szükség: a gerendatengelyek eltolása a födém éléhez.

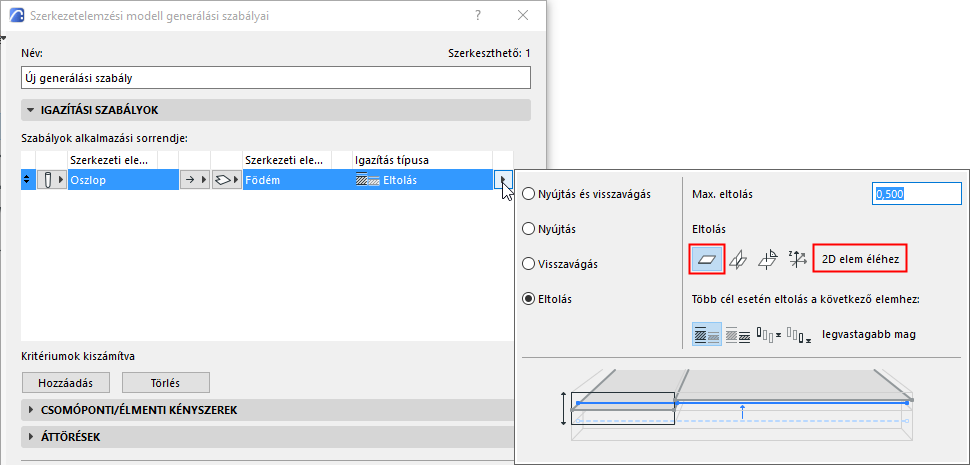

Ez a beállítás a generálási szabályoknál adható meg:
Kattintson az OK gombra a szabály alkalmazásához.

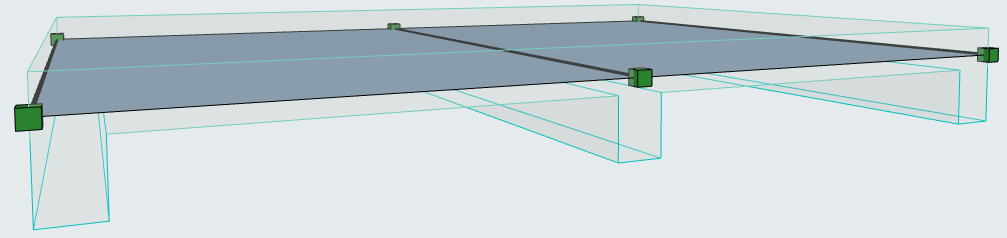

Ahogyan terveztük, a két élmenti gerenda tengelyei eltolódtak a födém síkjának éléhez (nem egyenesen, ahogyan az előző példában, ahol csak a „Globális Z eltolás” opciót alkalmaztuk).

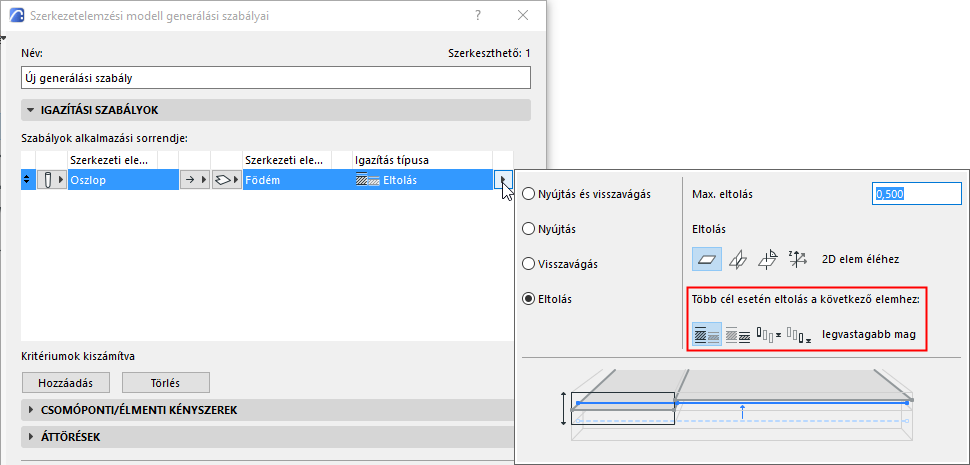

Ha az elem több célelemhez tolható el, adja meg, hogy melyik elem legyen a cél.
Az előnézeti rajz segítségével értelmezhetők az egyes beállítások:
