2. példa: Gerendák nyújtása az oszlopokhoz

Ennek az igazítási típusnak a bemutatásához egy általános acélszerkezetet használunk, amely oszlopokból, gerendákból és átlós merevítésből áll:

Látjuk, hogy a gerendák 1D elemei nem csatlakoznak az oszlopokhoz: nincs folytonosság, ami szükséges lenne a szerkezeti elemzéshez.

A megoldás egy olyan szabály létrehozása, amellyel a födémig nyújtjuk a gerenda tengelyeit.

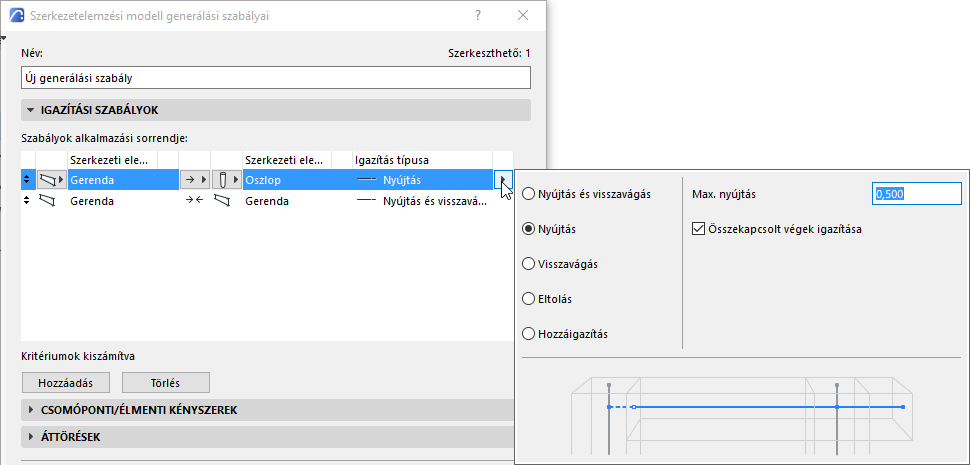

• csoport elemei: Gerenda
• csoport elemei: Oszlop
• Eljárás: egyiket a másikhoz (gerenda nyújtása az oszlophoz változatlan oszlop mellett).
• Igazítás típusa: Nyújtás
• Kiegészítő nyújtási opciók: maximális megengedett nyújtás.
  Megjegyzés: A megadott tűrések hossz típusú értékek: a Beállítások > Rajzi egységek pontban megadott hosszúsági mértékegységek érvényesek.





A gerendák már elérik az oszlopokat, de a merevítés még nem megfelelő.

A folytatáshoz lásd a következő részt: 3. példa: Illesztés.
