Külpontosság
Az 1D elemek az elem magjának súlypontjában jönnek létre
A 2D elemek az elem magsíkjának közepén jönnek létre.
Ha az elem helyzete eltér ettől az alapértelmezett helyzettől, külpontosságról beszélünk.
A külpontossági értékek nincsenek hatással a fizikai modellre, de a szerkezetelemzési modell szempontjából jelentősek.
Külpontosság beállítása (grafikusan)
- Jelölje ki az elemet.
- Aktiválja a mozgó palettán a Külpontosság parancsot. (Nem szükséges vagy nem elérhető az 1D elemeknél, ha a fizikai modell jelenleg nem látható.)

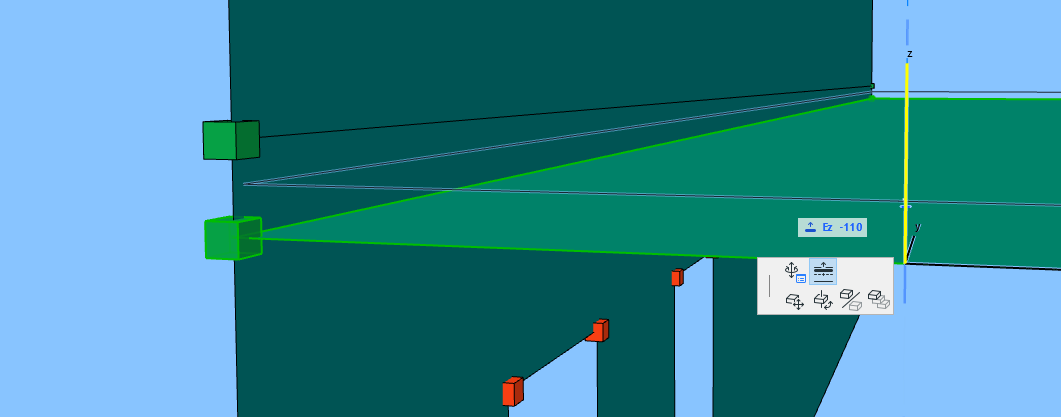

- Húzza az elemet az új helyre (szükség szerint adjon meg Követő értékeket).
Megjegyzés:
- 2D elemek esetén a Külpontosság/Eltolás merőleges az elem síkjára (az esetleges egyedi élszögektől függetlenül).
- A kijelölt elemre vonatkozó külpontosság értéke az elem infócímkéjén (valamint a Beállításoknál és az Infótáblán) található.
- Ha elhúzta az elemet az eredeti helyzetéből, a globális igazítási szabályok már nem vonatkoznak rá – a Beállítások párbeszédablakban található „Eltolás” jelölőnégyzet nincs bejelölve. A globális igazítási szabályok ismételt alkalmazásához lépjen a vonatkozó Beállítások párbeszédpanelre, és jelölje be az Eltolás négyzetet.
Lásd Szabályalapú módosítások engedélyezése – 1D elem vagy Szabályalapú módosítások engedélyezése – 2D elem.
Külpontosság beállítása (Elembeállítások)
- Jelölje ki az 1D vagy 2D elemet.
- Nyissa meg a Beállítások párbeszédpanelt (Szerkezetelemzési paraméterek panel).

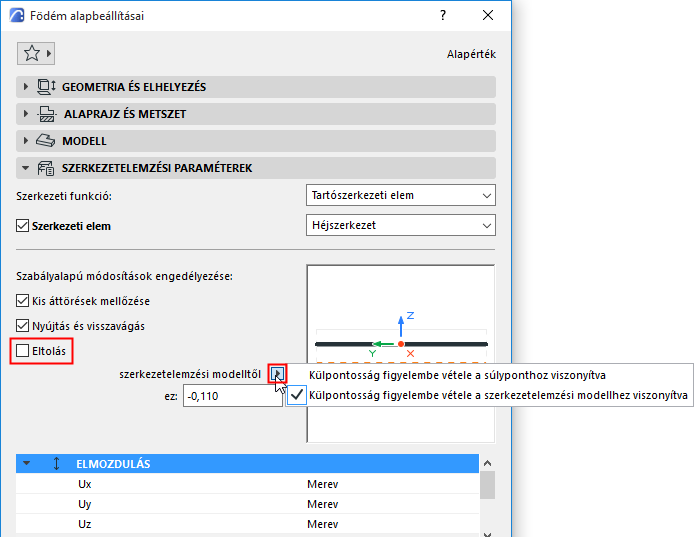

- Törölje az Eltolás opció jelölését, így az szerkeszthetővé válik. (A négyzet jelölésének törlése azt jelenti, hogy a globális igazítási szabályok nem érvényesek az adott elemre, így az manuálisan beállítható.)
- Válassza ki a külpontosság mérésének módját:
A két módszerrel ugyanaz az eredmény érhető el, de az értékek meghatározása ellentétes jelekkel történik.
- Adja meg a külpontossági értékeket a következő lépések egyikével:
Importált elemekhez tartozó több külpontossági érték
Az 1.0.6 vagy újabb verziójú szerkezetelemzési formátum (SAF) különféle és több külpontossági értéket képes kezelni az 1D elem mindkét végénél.
Az Archicad nem támogatja a végekre alkalmazott többféle külpontossági értéket. Ilyen modell importálásakor az Archicad konvertálja a bejövő elemeket, és a szükséges helyeken átlagolt külpontossági értéket alkalmaz.
Ilyen esetben a konvertálást figyelmeztető üzenet jelzi.
