SAF keresztmetszetek leképezése név szerint

Az SAF fordító Profilmegfeleltetés - Importálás paneljén:

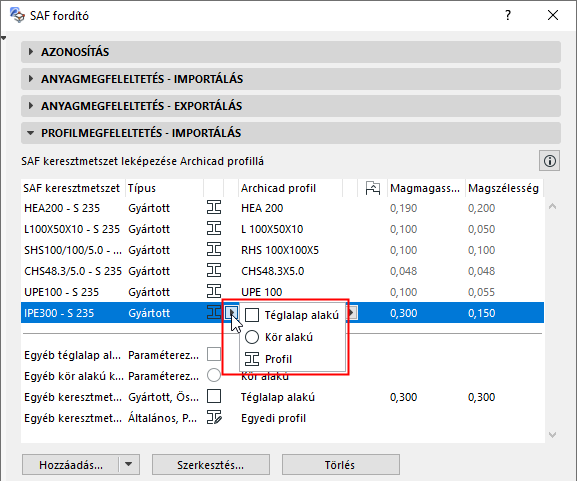

  1. A Típus előugró ablakban válassza a Profil lehetőséget.

  2. Az Archicad profil felugró ablakban válasszon egy profilt az aktuális tervből. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)
    Megjegyzés: Használhatja a Beállítások > Összetett profilok > Szabványos acélprofil importálása parancsot új profilattribútumok hozzáadásához a tervhez.

    Lásd még: Szabványos acéloszlop vagy gerendaprofil használata .

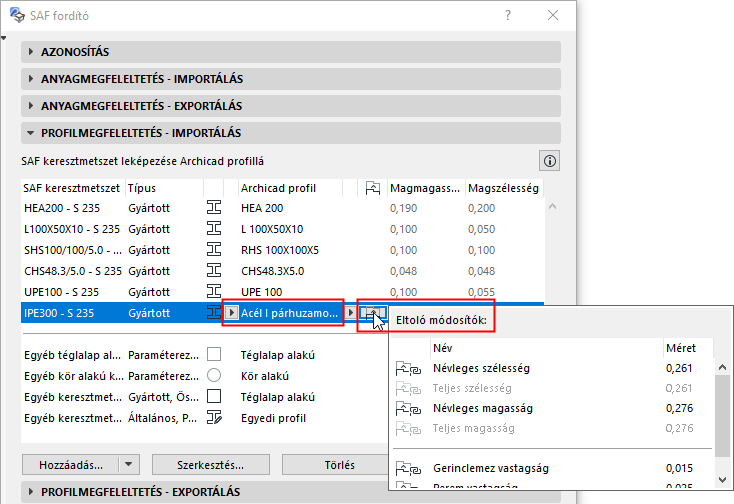

  3. Tekintse meg és szükség szerint módosítsa az összetett profil eltoló módosítóit úgy, hogy a leginkább megfeleljenek a beérkező keresztmetszetnek.


A leképezhető SAF keresztmetszetek listájának bővítéséhez lásd További SAF keresztmetszetek hozzáadása (SAF importálása) .

Gyári keresztmetszetek automatikus leképezése

Az olyan beérkező gyári SAF profilok esetén, amelyek NINCSENEK leképezve név szerint a Profilmegfeleltetés listában: az automatikus leképezés alapértelmezett adatbázis szerint végezhető.

Lásd Külső adatbázis használata leképezés nélküli profilok átalakításához .
