Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be)

Az SAF exportáló fordító Profilmegfeleltetés - Exportálás paneljén: két lehetőség van az elérhető SAF keresztmetszetek listájának bővítésére:

• fájl importálása
• Hozzáadás manuálisan

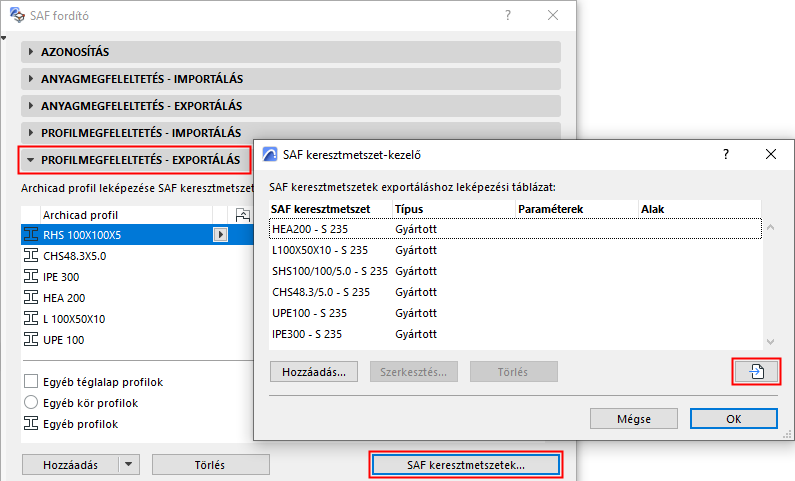

SAF keresztmetszetek importálása SAF fájlból

Ez az előnyben részesített eljárás, mivel segítségével elkerülhetők a gépelési hibák.

1. Kattintson az SAF keresztmetszetek lehetőségre.
2. Kattintson az Importálás gombra.





3. Keresse meg az erre a célra előkészített .xlsx (SAF) fájlt.

   Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.

4. Az.xlsx (SAF) fájlból származó (parametrikus, gyári, összetett típusú) SAF keresztmetszetek most már láthatók a párbeszédablakban.
   Megjegyzés: Az általános típusok és a téglalap/kör parametrikus típusok nem lesznek listázva.
5. Rendezze és jelölje ki szükség szerint a listában szereplő keresztmetszeteket.
6. Kattintson az OK gombra a fordítóhoz történő hozzáadáshoz.

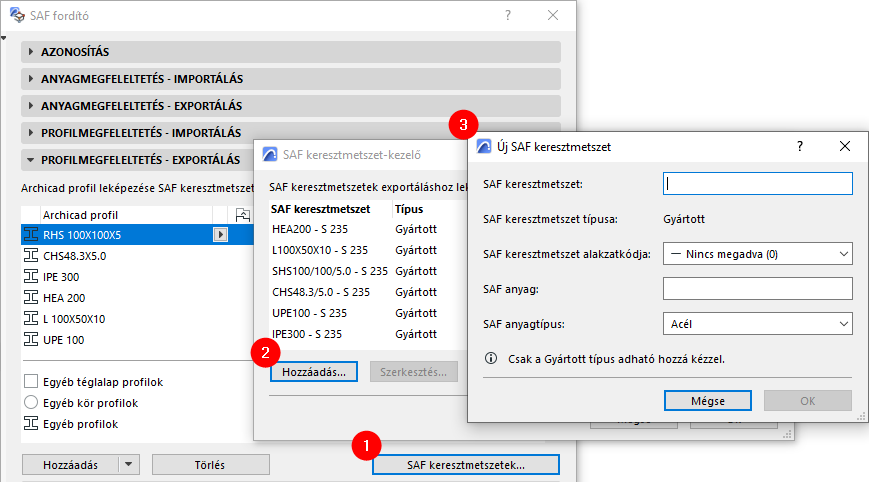

SAF keresztmetszetek manuális hozzáadása és szerkesztése

1. Kattintson az SAF keresztmetszetek lehetőségre.
2. Kattintson a Hozzáad gombra.
3. Az új SAF keresztmetszet párbeszédablakban:
   • Adja meg az SAF keresztmetszet nevét és anyagtípusát.
     Megjegyzés: Itt csak a „Gyártott” típusú SAF keresztmetszetek adhatók hozzá, mivel azok szabványos névvel rendelkeznek.





   • Válasszon egy SAF keresztmetszeti formcode-ot az előugró ablakban.
   • Adja meg az SAF anyagtípust (acél vagy alumínium).

Bármely listázott keresztmetszet adatainak szerkesztéséhez válassza ki azt a listában, majd kattintson a Szerkesztés gombra.
