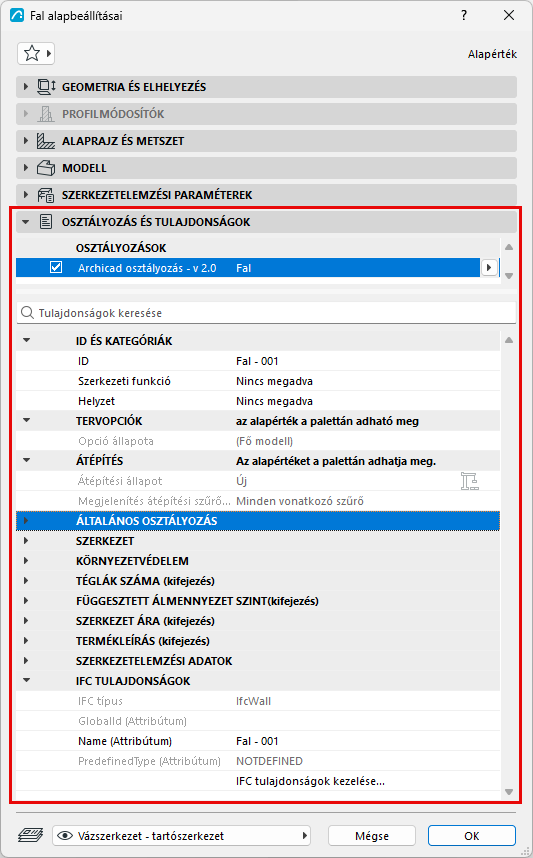

Osztályozások és tulajdonságok panel
Osztályozások
Egy Osztályozás hozzárendelése az elemhez. Az elérhető Osztályozások a tervbe betöltött Osztályozási rendszer(ek)től függenek.
Elemtulajdonságok
A párbeszédablak többi része az elemhez hozzáadott felhasználói tulajdonságadatok listáját tartalmazza, csoportokra bontva. A tulajdonságtípusok és azok alapértékei a Tulajdonságkezelőben állíthatók be.
A fő tulajdonságcsoportok leírása a továbbiakban található. További részleteket lásd Tulajdonságok és Osztályozási rendszerek.

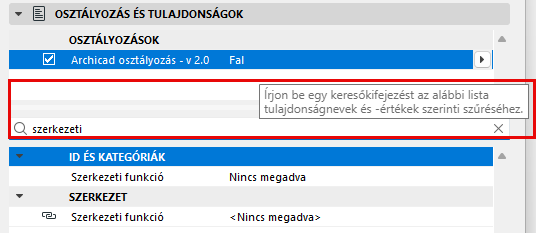

Szükség szerint használja a keresősávot: írjon be tetszőleges szöveget a kereséshez a párbeszédablakban éppen megjelenített tulajdonságok vagy csoportok között.
A keresősáv nem látható, ha az aktuális párbeszédablakban nincsenek kereshető tulajdonságok.
ID és Kategóriák
- ID: Írjon be ide egy azonosítót, hogy ezt az elemet a mennyiségszámítás figyelembe vegye.
Az ID mező az elemek lista nézetben történő azonosítását és csoportosítását szolgálja. A szöveg bármilyen tetszőleges karakterekből állhat.
Ha az azonosítóban bárhol szerepel egy szám is, az Archicad hozzáad egyet ehhez a számhoz minden újonnan megrajzolt elemnél, feltéve, hogy az Új elem ID rendelése minden új elemhez kijelölő négyzet be van kapcsolva a Beállítások > Munkakörnyezet > További lehetőségek párbeszédablakban. Minden új elemnek egyedi ID-je lesz.
Elemek sokszorozása vagy duplikálása esetén a másolat azonosítója megegyezik az eredetivel.
Elemek betoldása esetén problémák merülhetnek fel az azonosítók körül. Az Archicad ugyanis nem ellenőrzi az esetleges ID egybeeséseket. Ez a feladat a felhasználóra hárul.
Az ID-k testre szabhatók az elemek létrehozása előtt vagy a már létezők kijelölése után is a Dokumentáció > Listázás extrák > Elem ID kezelő parancsával.
További részleteket lásd Elem ID kezelő.
- Szerkezeti funkció: Tetszőlegesen határozza meg az elemet az épület „Tartószerkezeti elem” vagy „Nem tartószerkezeti elem” részeként.
Amennyiben a modell elemeket „Teherhordóként” határozta meg, akkor használhatja a Részleges szerkezetmegjelenítés „Csak a Teherhordó elemek magja” lehetőséget, hogy ténylegesen csak azok az elemek jelenjenek meg.
Lásd Részleges szerkezetmegjelenítés.
Ha olyan partnerekkel működik együtt, akik statikus programokat alkalmaznak és az Ön Archicad modelljét IFC formátumba exportálják, a Szerkezeti funkció osztályozás automatikusan hozzáadja az export fájlban a szerkezeti elemhez a „teherhordó” tulajdonságot.
- Helyzet: Tetszőlegesen határozza meg az elemet az épület „Külső” vagy „Belső” részeként. Ez hasznos arra, hogy tökéletesítse a koordinációt az energia analízis programokkal.
Rákereshet elemekre Helyzet osztályozásuk alapján, a Keresés és kijelölés párbeszédablak segítségével.
Lásd IFC Helyzet kategória.
- DIN szerinti besorolás: Ez az érték az Alakzat beállítások Osztályozás és tulajdonságok részénél állítható be. Csak az Alakzat beállítások panelen és csak a Flächenberechnung (Területlista) kiegészítő használata esetén érhető el (elsősorban a német nyelvű piacon használják).
Tervopciók
Ez a vezérlő a kiválasztott elem aktuális Tervopció állapotát mutatja. Ezen a felületen csatolhatja át az elemet egy másik Tervopcióhoz.
Átépítés vezérlők
Átépítési állapot: Ez a vezérlő csak a kijelölt elemhez érhető el. (Az alapértelmezett beállításoknál „Az alapérték megadásához használja a palettát” megjegyzés arra utal, hogy az Átépítés palettával is beállítható egy alapértelmezett Átépítési állapot az összes elemre.)
Kijelölt elemhez ezen az előugró palettán rendelhető hozzá az Átépítési állapot: Meglévő, Új vagy Bontandó.
Mutatás átépítési szűrőben: Alapértelmezés szerint kijelölt elem esetén a „Minden vonatkozó szűrő” beállítás érvényes. Ez azt jelenti, hogy az adott elem az átépítési állapotától és az érvényben lévő átépítési szűrőtől függően lesz látható, rejtett vagy felülírással látható. Ugyanakkor bármely kiválasztott szerkezeti elem megjelenítése korlátozható egyetlen átalakítási szűrőre: a Mutatás átépítési szűrőben vezérlővel kiválaszthat egy adott átépítési szűrőt; az adott elem pedig csak ebben az átalakítási szűrőben fog létezni.
További részleteket lásd Átépítés.
IFC tulajdonságként
Az párbeszédablaknak ezen a részén a kiválasztott Archicad elemhez hozzárendelt IFC tulajdonságok és Elemtípus tulajdonságok jelennek meg. Ezek a tulajdonság- és attribútum hozzárendelések segítenek optimalizálni az Archicad és más alkalmazások közötti adatcsere modelljét.
Az IFC formátumban történő együttműködéssel kapcsolatos részleteket lásd: IFC-vel végzett műveletek.
