Editazione Grafica delle shell

In pianta, sezione e vista 3D, + disponibile una vasta gamma di possibilità di editazione per la shell. Selezionare la propria shell provare i comandi della pet palette: torcere, girare, e ruotare la shell nella forma e la posizione desiderata.

Nella finestra 3D, i profili editabili, assi e vettori di estrusione sono visualizzati con colori diversi per consentirne una facile reperibilità.

Nota: questo colore può essere modificato usando l'impostazione "Linee di Riferimento in 3D" in Opzioni > Ambiente di Lavoro > Selezione e Informazioni elemento.

Vedere le immagini di ciascun tipo di shell quando sono selezionate in 3D:

  • Una shell estrusa ha un profilo ed un vettore di estrusione; entrambi editabili.

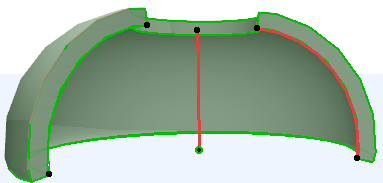

  • Una shell di rivoluzione ha un profilo e un asse.

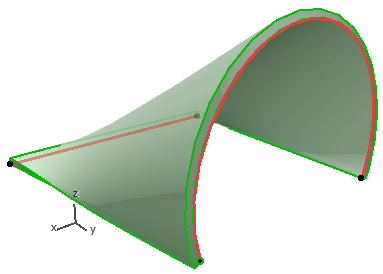

  • Una Ruled shell ha due profili, su due piani qualsiasi, connessi dal corpo della shell. I profili possono essere editati e ruotati. È anche possibile ruotare un o entrambi i piani dei profili.


Quando si edita la shell, tutti i corpi di taglio che essa può contenere rimarranno in posizione nel sistema di coordinate globale. Questo significa che dopo l'editazione, i fori possono essere situati in un diverso punto della Shell.
