Sistema Impiantistica
Disponibile con Archicad Collaborate.
I Sistemi MEP sono attributi del progetto. Creare e salvare i Sistemi MEP, quindi applicarli agli elementi del modello MEP per controllarne la visualizzazione. Per ciascun Sistema MEP, impostare retini, linee e superfici preferiti in base ai propri standard.

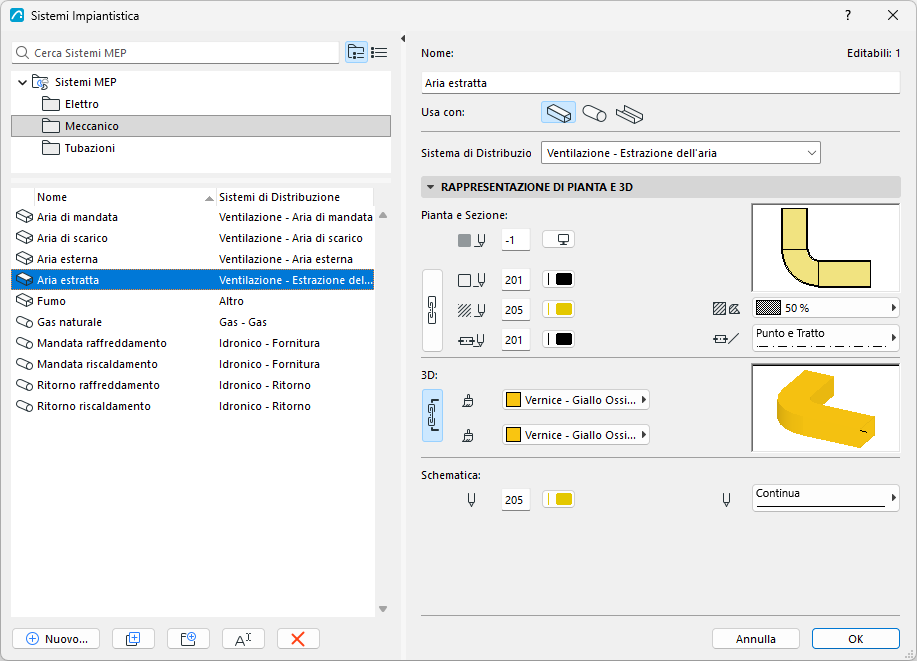

Finestra di dialogo Sistemi MEP
Aprire la finestra di dialogo da
- Design > Sistema Impiantistica
- Opzioni > Attributi elemento > Sistema Impiantistica
- Scorciatoia Sistemi Impiantistica della barra strumenti Ingegneria MEP
- Collegamento ai sistemi MEP dal Browser del sistema MEP
Il lato sinistro elenca gli attributi del Sistema MEP del progetto. È possibile crearli, duplicarli e rinominarli. Per organizzarli per cartella, è sufficiente trascinarli.
Per ciascun Sistema MEP selezionato, modificarne i dati sulla destra.
I comandi della finestra di dialogo Sistemi MEP sono simili a quelli degli altri attributi. Vedere: Usare le finestre di dialogo degli attributi

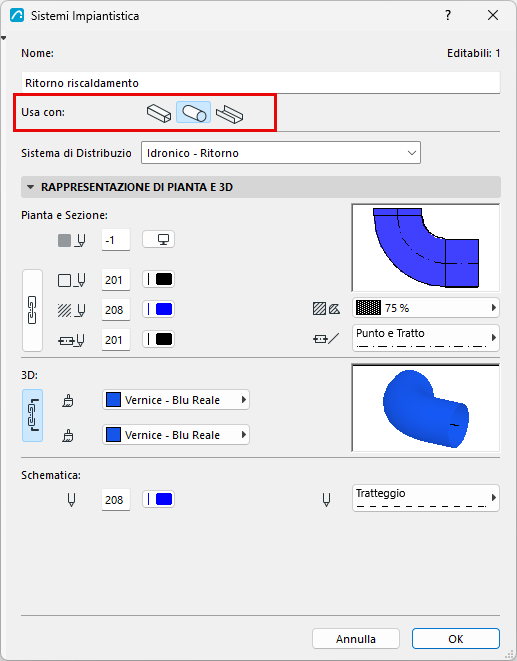

Utilizzare con (tipo di percorso)
Ciascun sistema MEP può essere utilizzato da un tipo di percorso: Condotto, Tubazione o Cavo. Per ciascun Sistema MEP, fare clic su una di queste icone per scegliere il rispettivo tipo di percorso.
Assegna Sistemi di Distribuzione
Scegliere un Sistema di Distribuzione dall'elenco. L'assegnazione di un Sistema di Distribuzione classifica ulteriormente il Sistema MEP (ad es. per indicare la direzione del flusso) e fornisce una definizione chiara per gli altri collaboratori del progetto.
I Sistemi di Distribuzione disponibili variano a seconda del tipo di percorso selezionato (Condotto, Tubazione o Cavo). L'insieme dei Sistemi di Distribuzione è fisso e non può essere modificato.
Modifica della visualizzazione in Pianta, 3D e Schematica
Nel pannello Rappresentazione in Pianta e 3D: Utilizzare i controlli per impostare retini, linee e superfici per il Sistema MEP corrente.
Utilizzare il controllo dedicato per impostare un colore e un tipo di linea distinti per la visualizzazione Schematica.
Vedere anche: Opzioni Vista Modello per elementi MEP
Assegnare il Sistema MEP a un percorso o a un elemento MEP
- Al percorso MEP: a ciascun percorso è assegnato un Sistema Impiantistica nella parte superiore della finestra Impostazioni Percorso. Vedere Impostazioni Percorso - Ramo, Posizionamento, Isolamento.
- Se necessario, è possibile sovrascrivere gli attributi del Sistema MEP assegnato a livello di percorso: vedere Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello.

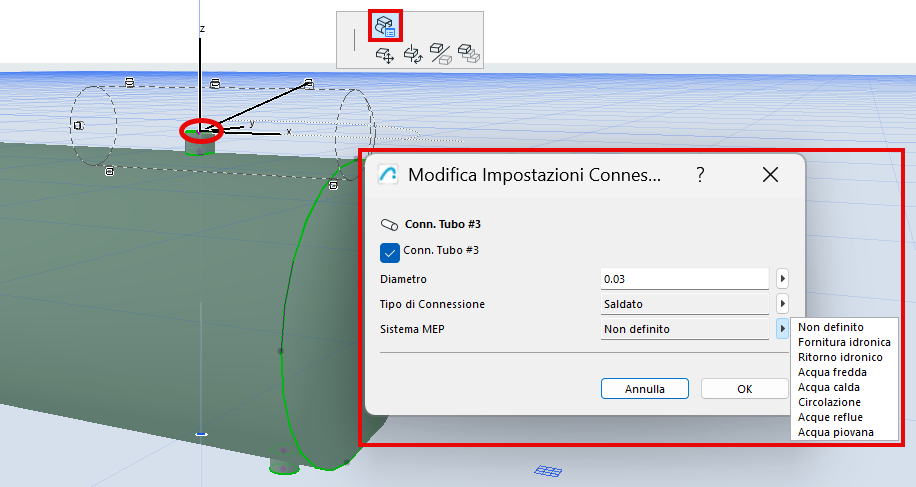

- Collegare un percorso a un oggetto MEP indipendente: il percorso "eredita" automaticamente il Sistema MEP del punto di connessione dell'oggetto.
- A Terminale, Accessorio e Apparecchiatura: Assegnare il Sistema MEP nelle impostazioni dell'elemento, utilizzando il pannello Impostazioni Personali (scheda Generale o Connessioni).

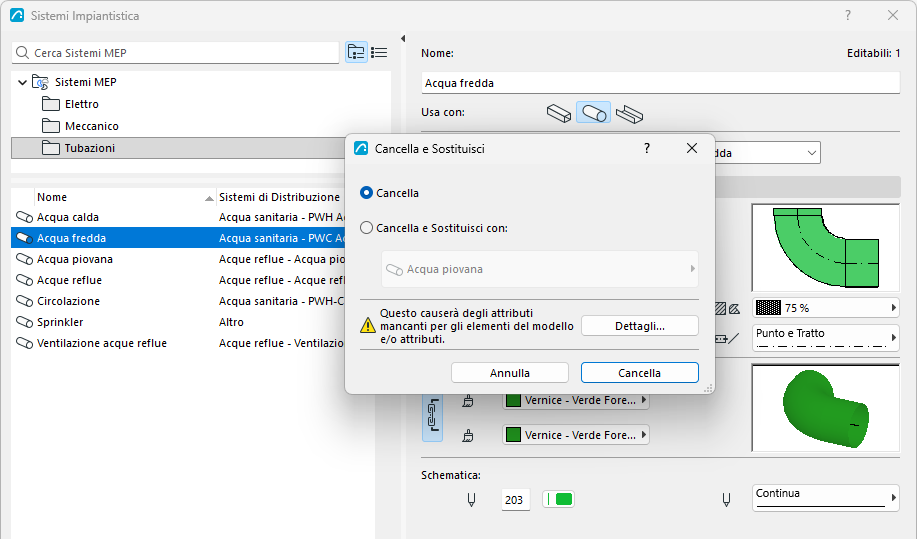

Elimina/sostituisci Sistema MEP
Vedere Cancella attributi
Se al Sistema MEP sono stati assegnati degli elementi, la sua eliminazione comporterà attributi mancanti. Per evitare tale mancanza è possibile sostituire il Sistema MEP eliminato con un altro, che verrà quindi assegnato agli elementi.
