Regola le Estremità connesse

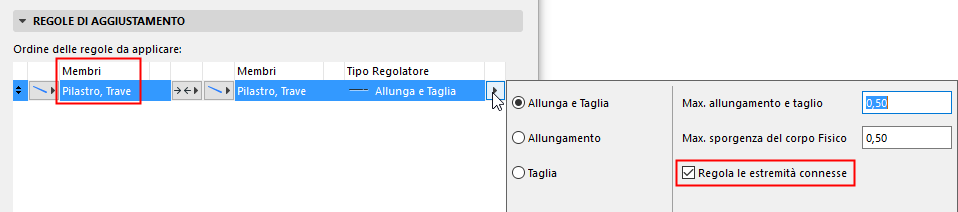

Disponibile quando si regola un Membro 1D, utilizzando Aggiusta, Riduci o Snap.

Se l'attuale regola di aggiustamento dà luogo ad un nuovo nodo, questa opzione consente di effettuare ulteriori aggiustamenti che tengono conto dei nodi di collegamento appena creati.

• Ad ogni nuovo nodo verranno effettuati ulteriori aggiustamenti sui Membri 1D connessi.
• Questi ulteriori aggiustamenti avvengono lungo l'asse x locale x dei Membri 1D.
• I valori di Svincolo Estremità dei Membri 1D si basano su questo nuovo nodo di connessione
• I valori di Punto di partenza/Estremità dei Membri 1D in SAF si basano su questo nuovo nodo di connessione

Per esempio:

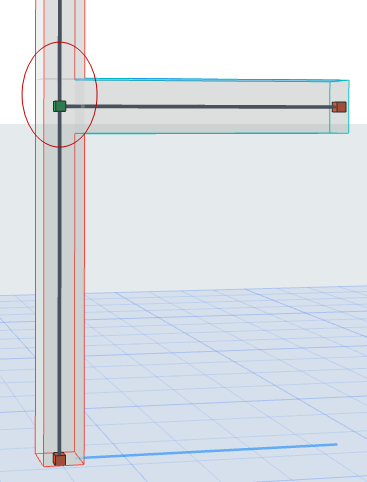

Una Trave viene allungata in modo da incontrare il Pilastro, creando un nuovo nodo. L'opzione "Aggiusta Nodi Connessi" è disattivata.

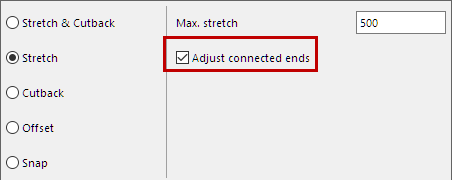

Se si attiva "Aggiusta Nodi Connessi": il nuovo nodo connessione viene ulteriormente aggiustato, in modo da coincidere con il nodo esistente.
