Offset di 1D a 2D

Lo spostamento avviene sempre in una direzione (l'uno all'altro): i Membri da aggiustare si spostano verso le loro destinazioni; i Membri di destinazione rimangono immutati.

	OFFSET MEMBRO 1D
Offset di 1D a 2D

Questo adattamento esegue l'offset del Membro 1D al bordo più vicino del Membro 2D di destinazione (non al punto più vicino), a condizione che il bordo di destinazione si trovi comunque entro la distanza definita in "Max. offset".

Opzioni Offset di 1D a 2D

Usiamo un esempio di 2 muri collegati ad un pilastro. I due muri hanno nuclei strutturali di diverso spessore e vengono posizionati con la faccia esterna allineata al pilastro.

A picture containing text, device, screenshotDescription automatically generated

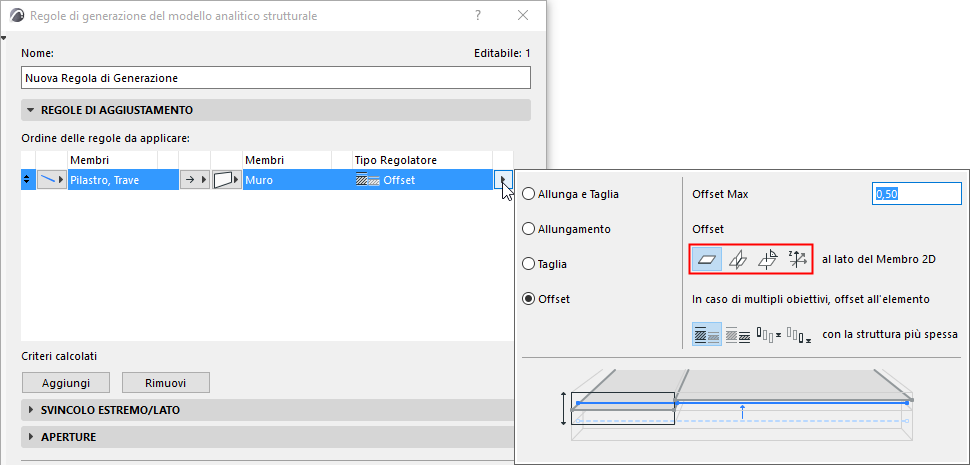

Fare clic sulla freccia del Tipo di Adattamento Offset per scegliere le opzioni per l'Offset di 1D a 2D.

Impostare lo scostamento massimo consentito.

Scegliere una delle quattro opzioni di logica offset.

Vedere gli esempi nella tabella in basso.

Offset di 1D a 2D	al lato del Membro 2D Nucleo più spesso
Offset di 1D a 2D	al lato del Membro 2D al nucleo più sottile
Offset di 1D a 2D	all'intersezione dei Membri 2D
Offset di 1D a 2D	perpendicolare al Membro 2D al nucleo più spesso
Offset di 1D a 2D	perpendicolare al Membro 2D al nucleo più sottile

Nota: Se si attiva anche "Offset solo in direzione Z globale", l'opzione "Trova bordo" è limitata alla direzione Z.

Solo direzione Z globale

Selezionare questa opzione se il Membro 1D deve essere spostato solo nella direzione Z globale. Non saranno applicati spostamenti in altre direzioni.

Vedere anche Opzioni Offset in caso di più destinazioni possibili.
