Offset Membro 2D

Lo spostamento avviene sempre in una direzione (l'uno all'altro): i Membri da aggiustare si spostano verso le loro destinazioni; i Membri di destinazione rimangono immutati.

Un Membro 2D viene spostato perpendicolarmente rispetto al proprio piano. Questa è la direzione Z locale.

  • Per ogni adattamento Offset è possibile impostare una distanza di spostamento massimo consentito ("Max. Offset"). Questa distanza è misurata tra i Membri 1D non adattati e/o i piani dei Membri 2D non adattati.

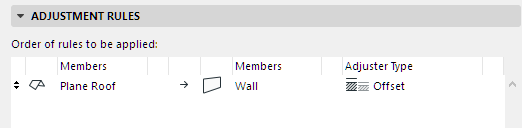

In questo esempio, l'adattamento offset permette al piano del Membro 2D del Tetto di collegarsi al Membro 2D del Muro sottostante:



RoofOffset1.png   RoofOffset2.png

Piano Falda: aggiustamento da prima a dopo l'offset


Figura 1. Offset di Membri 2D Muro a Pilastro 1D



OFFSET MEMBRO 2D

Offset di 2D a 1D




Offset di 2D a 2D

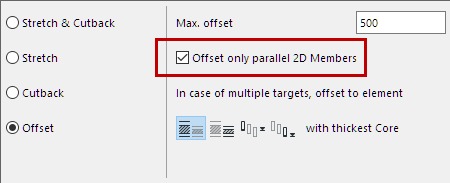

Offset solo Membri 2D paralleli



Limita l'aggiustamento offset 2D-2D ai soli membri 2D reciprocamente paralleli

Vedere anche Opzioni Offset in caso di più destinazioni possibili.
