Esempio 2: Allungare le Travi fino ai Pilastri

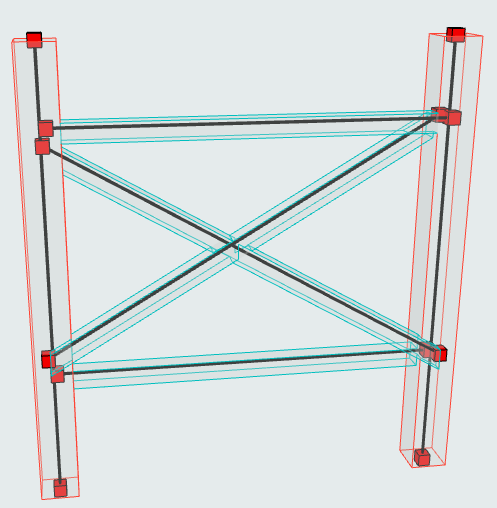

Per illustrare questo tipo di adattamento, utilizziamo una comune struttura in acciaio composta da Pilastri, Travi e controventature diagonali:



Vediamo che i membri 1D delle Travi non sono collegati ai Pilastri, quindi manca la continuità necessaria per l'analisi strutturale.

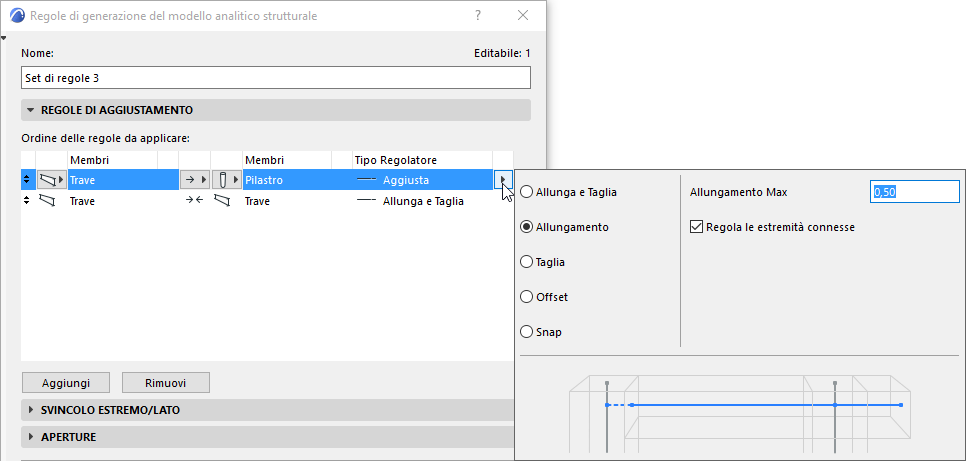

La soluzione è quella di generare una regola che allunga gli assi delle Travi fino ai Pilastri.

  • Gruppo 1 di membri: Trave
  • Gruppo 2 di membri: Pilastro
  • Metodo: l'uno all'altro (allungare la Trave fino al Pilastro, ma lasciare il Pilastro inalterato).
  • Tipo di Adattamento: Allungamento
  • Ulteriori opzioni per l'allungamento: allungamento massimo consentito.
    Nota: le tolleranze definite sono valori di tipo lunghezza, dunque valgono le unità specificate per la lunghezza in Preferenze > Unità di Lavoro.


Le Travi ora incontrano i Pilastri, ma il controventamento non è ancora corretto.

Vedere la seguente sezione per continuare: Esempio 3: Snap.
