Esempio 4: Riduci

Questo adattamento è l'opposto di Allunga: riduce gli elementi strutturali analitici che si sovrappongono.

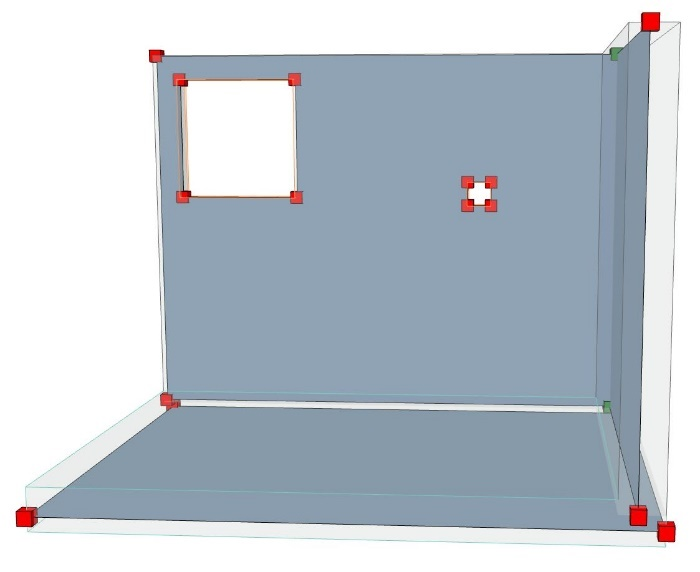

Attivando la visibilità del Modello Analitico Strutturale, è possibile rilevare i seguenti problemi:



• Spazio vuoto tra Muri e Solaio
• Il bordo del Solaio non è allineato con i Muri

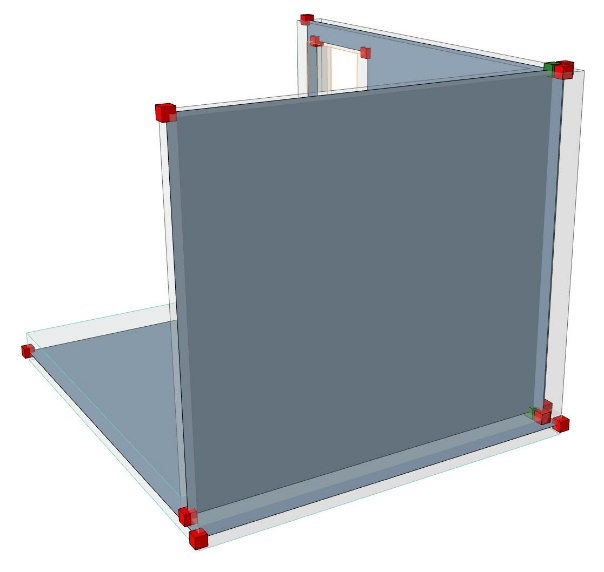

• I muri sono sovrapposti tra loro sullo spigolo.

1. Per risolvere il primo problema, allungare i muri fino ai solai utilizzando l'adattamento Allunga.
2. Quindi, eliminare il Solaio in eccesso per allinearlo ai bordi dei Muri, utilizzando l'adattamento Riduci.

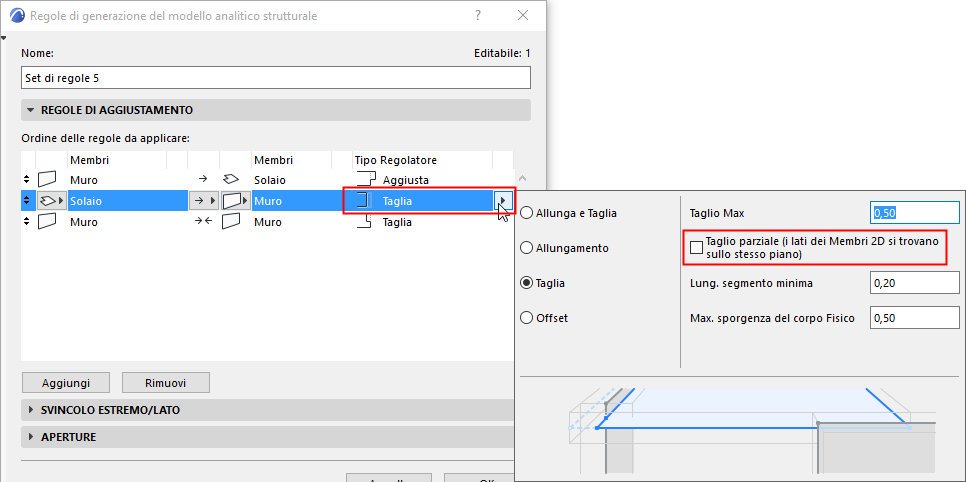

   • Parametri: in questo esempio, stiamo utilizzando un taglio del bordo completo, poiché l'intero Solaio corre lungo tutta la lunghezza del Muro. Quindi, deselezioniamo l'opzione "Taglio parziale".

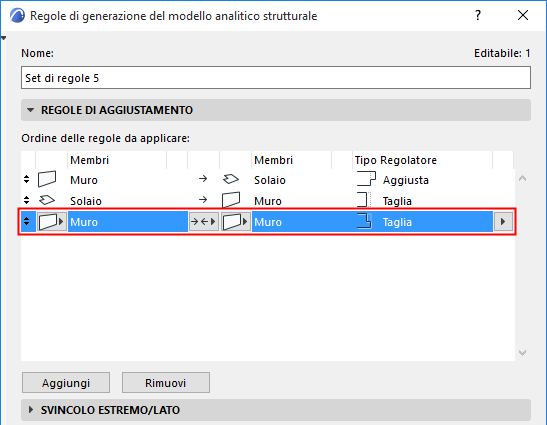

3. Per risolvere il terzo problema, taglieremo entrambi i bordi del muro che si intersecano, dove si sovrappongono nell'angolo. Qui, i Muri agiscono sia come elementi da modificare che come destinazioni, e l'operatore usato è "l'uno e l'altro" poiché entrambi i Muri devono essere analizzati e tagliati.

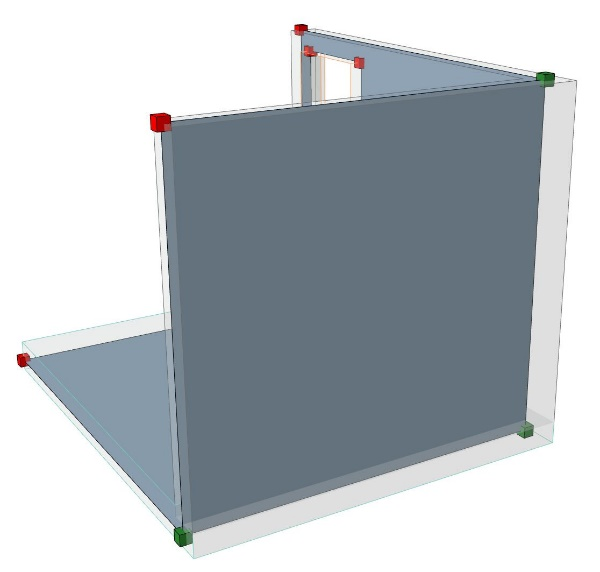

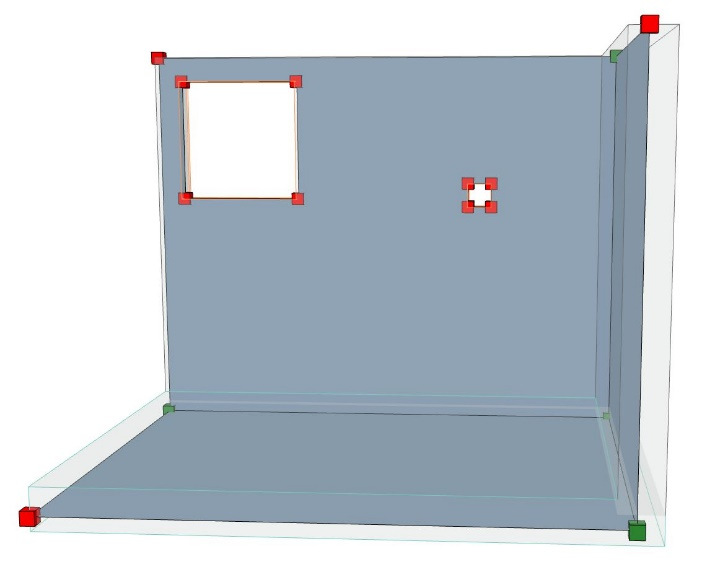

Il modello analitico strutturale adattato dovrebbe quindi avere l'aspetto raffigurato in basso.
