シェルについて

基本的なシェルの作成

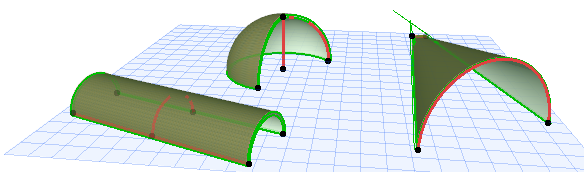

シェルは、平面図または3Dウィンドウで作成できます。以下の3つの形状のいずれか1つを使用します。

これらの基本的なシェルの作成は簡単です。より複雑なシェルを作成するには、グラフィック編集（回転、開口部の追加、任意の形状への輪郭の切り取りなど）を行います。

他の組み立て要素と同様に、シェルの基本的な構造はビルディングマテリアルから取得されます。これはシェルツールの設定で指定します。

シェルは（壁、スラブ、屋根と同様に）複合構造に設定できます。シェルの構造が複合構造である場合は、そのシェルの厚さを[オプション]→[属性設定]→[複合構造]で定義して、塗りつぶしの厚さの合計と等しくします。

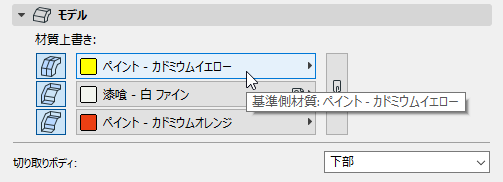

複合構造のシェルでは、「基準側」材質は複合構造の設定で最初に表示される複合構造の層です。

注: 選択した複合構造を編集するには、コンテキストメニューから設定にアクセスします。

シェルはメンブレン（基準側）とメンブレンの片側にアタッチされたシェルボディ（本体）から構築されます。シェルボディは「下面」になり、基準側が上面になります。

シェルの基準側は、以下の場合に重要になります。

シェルボディをシェルメンブレンの反対側に移動する場合、[反転]（シェルの設定または情報ボックス）を使用します。

平面図でのシェル表示は実際の3D形状に基づきます。したがって、平面図でシェルのソリッド編集の効果を確認できます。
シェルは表面塗りつぶしを表示できます。屋根と同様に、シェルの材質のベクトルハッチングを反映するように設定できます。これはビルディングマテリアルまたは（上書きがオンの場合）その上面材質上書きで定義されます（シェルの設定の[表面塗りつぶし]にある[材質の塗りつぶしを使用]チェックボックスをオンにします）。

交差部（接合部）の組み立て要素（シェルを含む）における動作の詳細：

屋根と同様に、シェルは切り取り要素であり、連動するモデル接続に関与します。つまり、シェルを他の要素に合わせて切り取り、正確な形状と複合構造を構築できます。

シェルには、穴と天窓を配置できます。

「シェルに開口を作成」を参照してください。

吸引はシェルに作用します。新しい壁、柱、梁、またはオブジェクトタイプの要素を配置する場合、[吸引]機能を使用すると、既存のシェル上に直接配置でき、配置した要素の高度が採用されます。

「吸引」も参照してください。
