梁階段

これらの設定は、階段に梁タイプを選択した場合に使用できます。

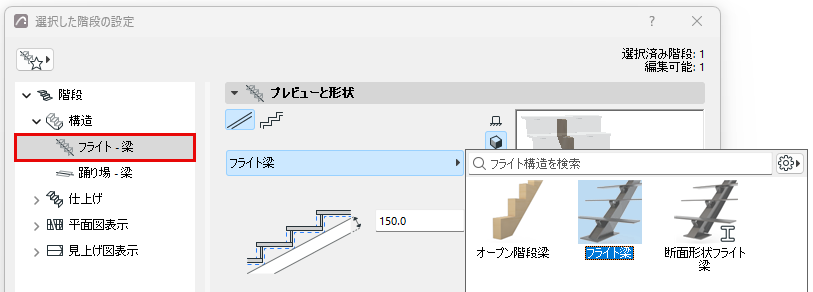

梁はGDL要素のため、ポップアップから梁として使用する構成要素を選択します。

構成要素には、一般的な梁、断面形状の梁、ささら桁（下図を参照）などがあります。

詳細は、「階段と手摺りのカスタムサブ要素」を参照してください。

ささら桁を使用する（梁階段）

「ささら桁」構造は、[梁 - 階段]構成要素ポップアップリストから使用できます。

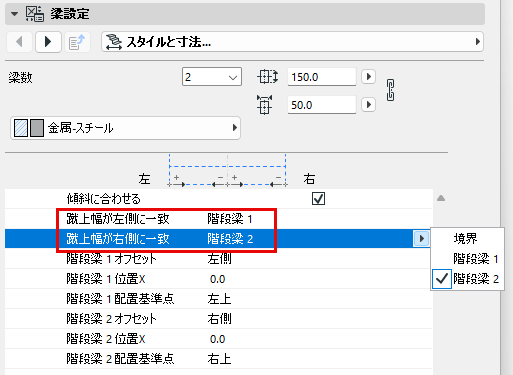

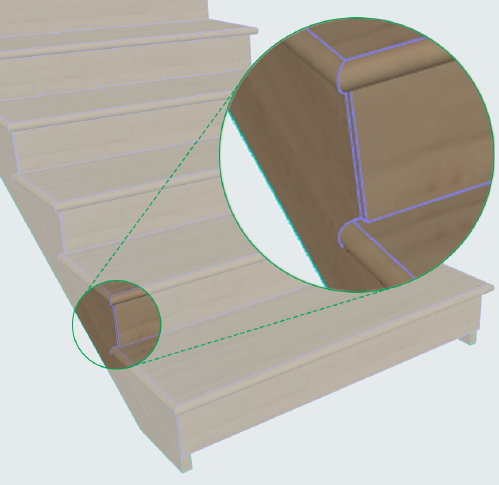

梁の構成要素設定を使用して、階段梁を配置します。蹴上幅を階段梁（オフセットされる場合）または階段境界のいずれかに一致させることができます。

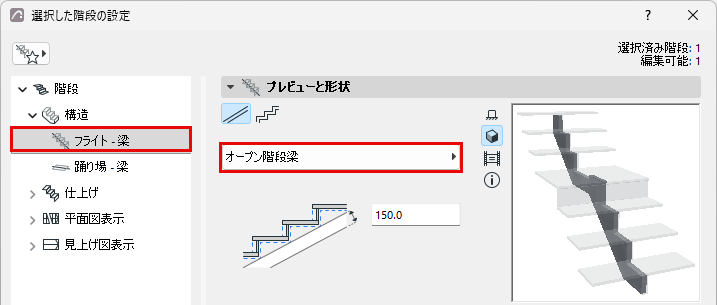

形状を選択する

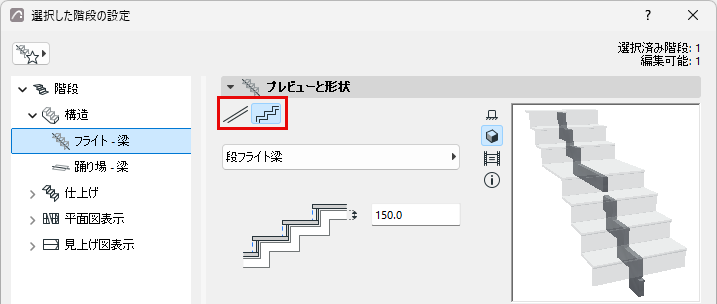

梁階段設定で、梁の形状（平行または段）を選択します。また、断面形状構成要素も使用できます。

下部に、梁の厚さの値を入力します。プレビューウィンドウでフィードバックを確認してください。

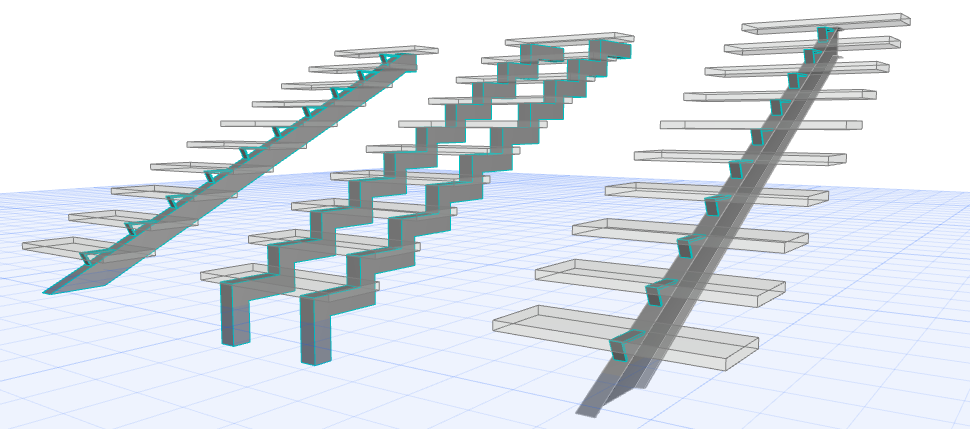

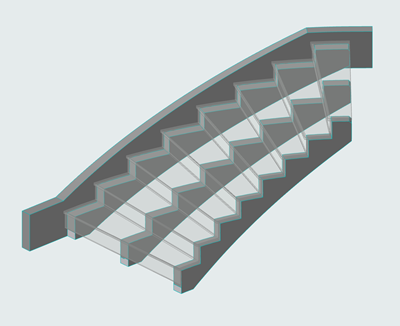

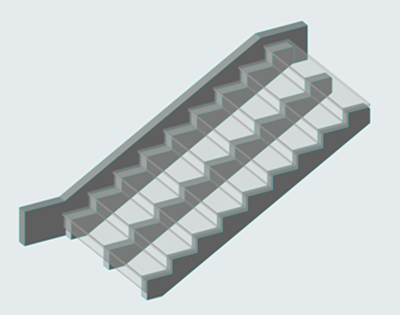

図 1. 梁階段：平行、段、断面形状

梁設定

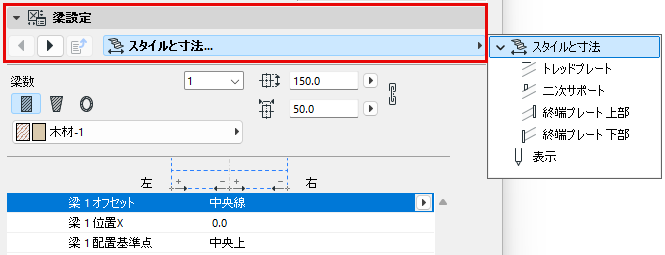

このタブページ付きのパネルを使用して、梁の構成要素を設定します。

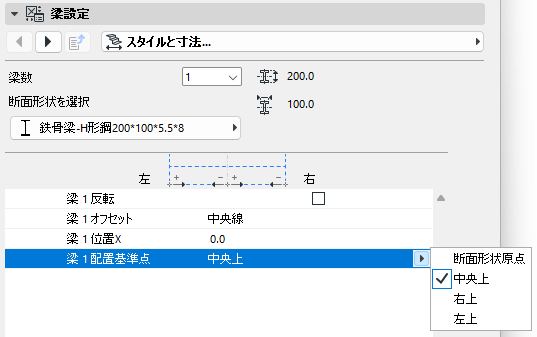

梁の配置基準点

配置基準点は梁の上部です。[左上]、[中央上]、または[右上]を選択します。

「断面形状階段梁：特殊オプション」も参照してください。

断面形状の定義については、「断面形状編集ウィンドウの断面形状原点」を参照してください。

梁数を設定する

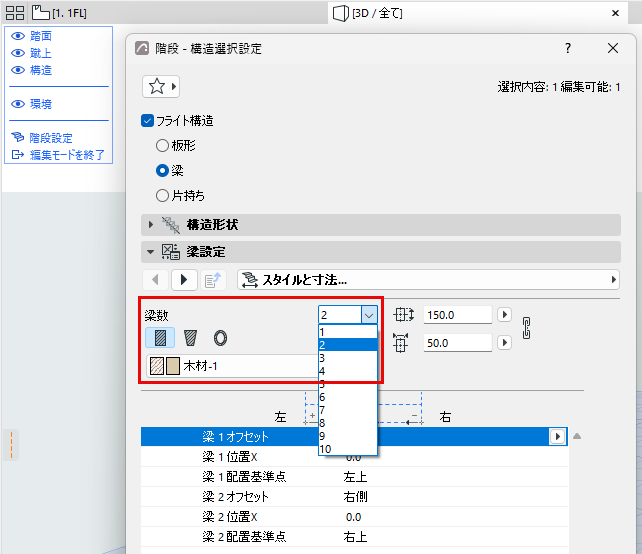

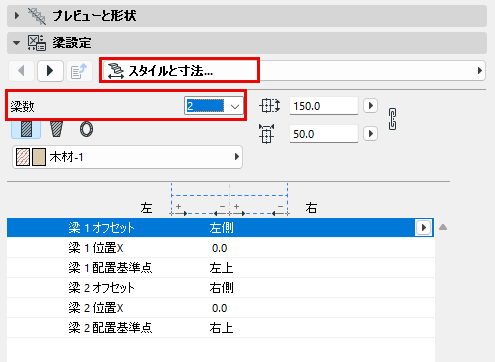

このコントロール（梁設定の[スタイルと寸法]ページ）を使用して、すべてのフライトで階段の支持構造として機能する複数の梁（最大10個）を追加します。



Note:

• 踊り場と階段の両方に対して、梁数を設定する必要があります（個別の設定ページを使用）。
• 必要に応じて、編集モードで階段または踊り場ごとの梁数をカスタマイズできます。





梁の属性および表示

梁の構成要素に応じて、ビルディングマテリアルを設定することや、断面形状を選択することができます。必要に応じて、値を調整してください。

Note:

• 梁の属性は、階段と踊り場に対して個別に設定する必要があります。
• [ビルディングマテリアルを統一]チェックボックスをオンにすると、リストに表示される梁構成要素（梁、終端プレート、補助支持材など）に単一のビルディングマテリアルを使用できます。

構成要素を躯体/仕上げ/その他として定義

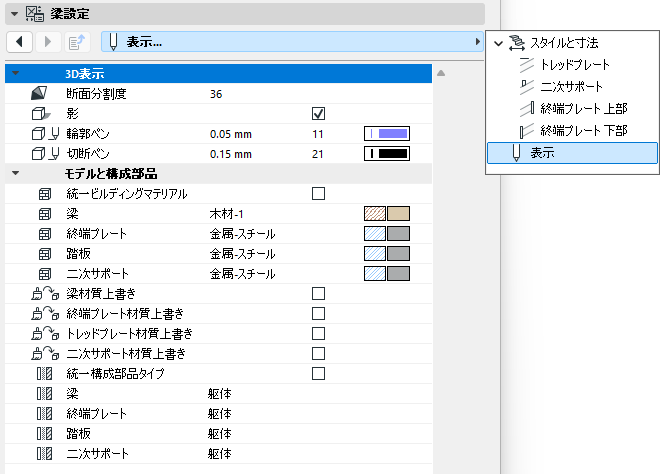

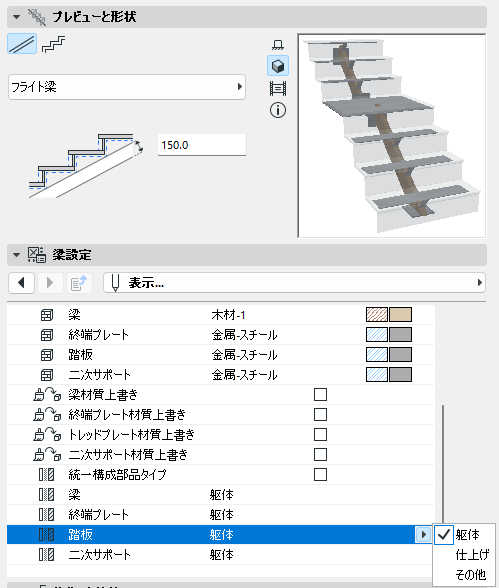

[設定]ダイアログの[表示]セクションで、構成要素を[躯体]/[仕上げ]/[その他]として設定します。（要素を個別に設定するには、[均一な構成要素タイプ]のチェックを外します。）

このように構成要素タイプを定義すると、[躯体表示]でその表示を制御できるようになります。例えば、構造のみの調整ビューを表示するには、ビューの[躯体表示]設定として[躯体のみ]を選択します。これにより、[仕上げ]または[その他]として定義された階段構成要素が非表示になります。

階段構成要素の躯体表示は、3Dモデルに基づくビュー（断面図など）でサポートされています。平面図および天井伏図では、階段はシンボルとして表示され、躯体表示の影響を受けません。

注: 断面形状の構成要素については、[断面形状マネージャ]でそのタイプを設定します。

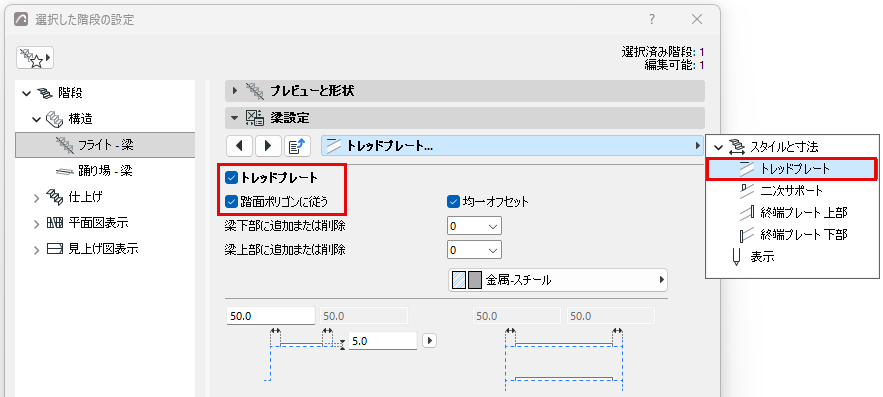

踏面プレート/終端プレートを梁に追加する

「踊り場の梁に踏面プレートを追加する」も参照してください。

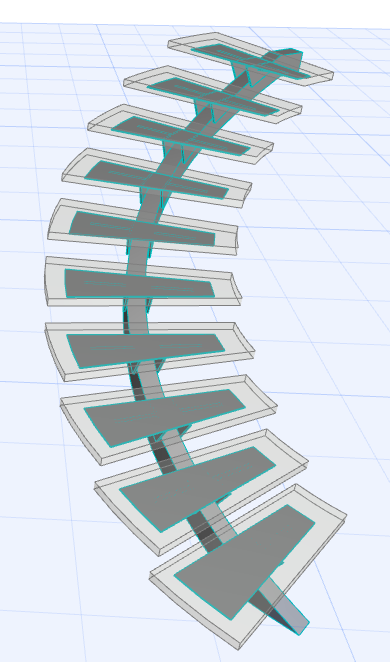

踏面プレートは踏面ポリゴンに合わせて調整されます

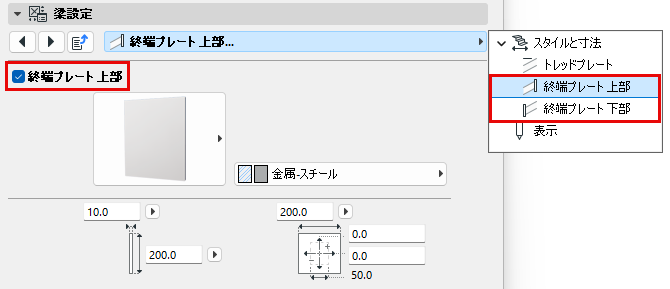

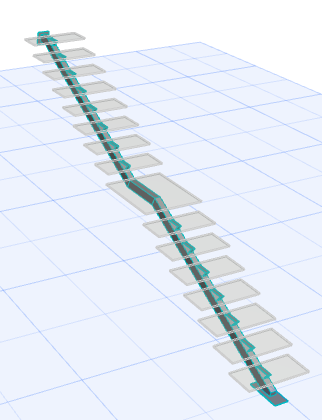

上部と下部の終端プレート

補助支持材を梁に追加する

梁階段では、踏面を支持する構成要素を追加できます。

[補助支持材]タブページに移動して、[補助支持材]チェックボックスをオンにします。

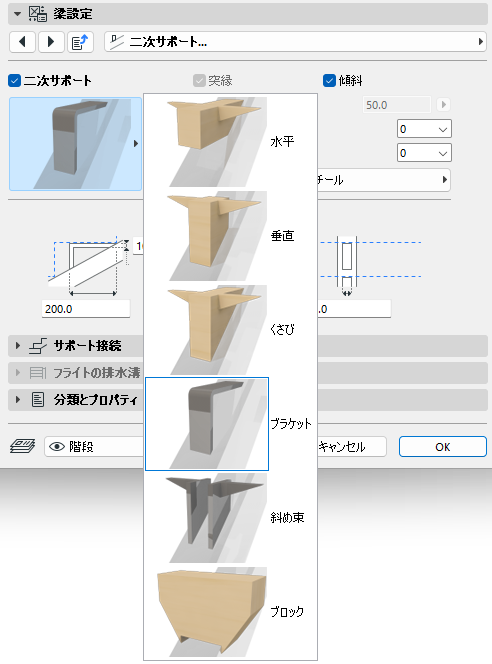

ポップアップから目的の構成要素を選択して設定します。

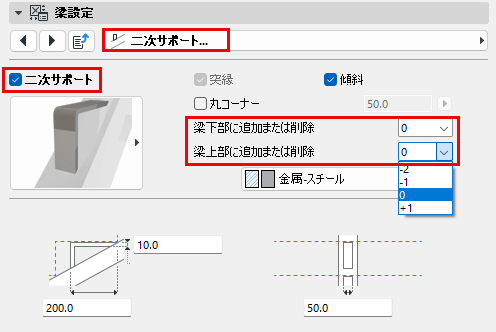

「追加または削除」のポップアップを使用して、上部と下部の梁の支持材の数を設定できます。

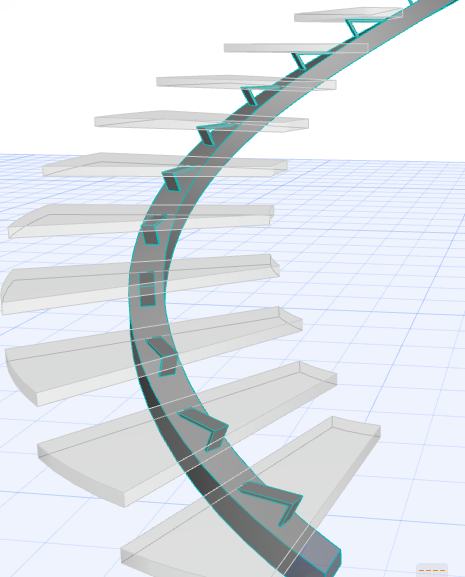

梁階段の支持材（補助支持材）
