パネル設定（手摺りツール）

これらの設定を使用して、パターンエディタで手摺りパネルを追加、削除、定義します。

パネルをパターンエディタに追加する

パネルを追加/削除するには、パターンエディタのプラス/マイナス符号を使用します。

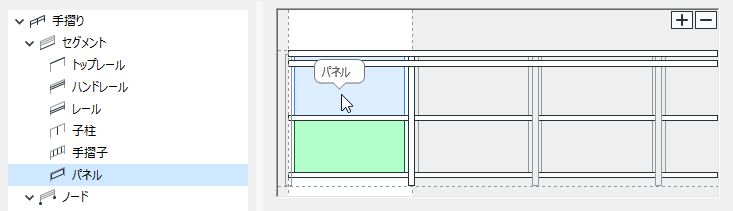

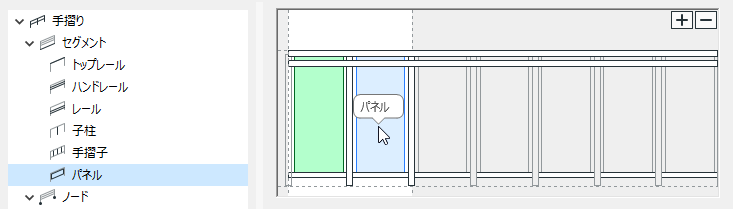

2つの子柱またはレール間の何もない空間にパネルを追加できます。手摺子が配置されている場合、パネルを追加することはできません。

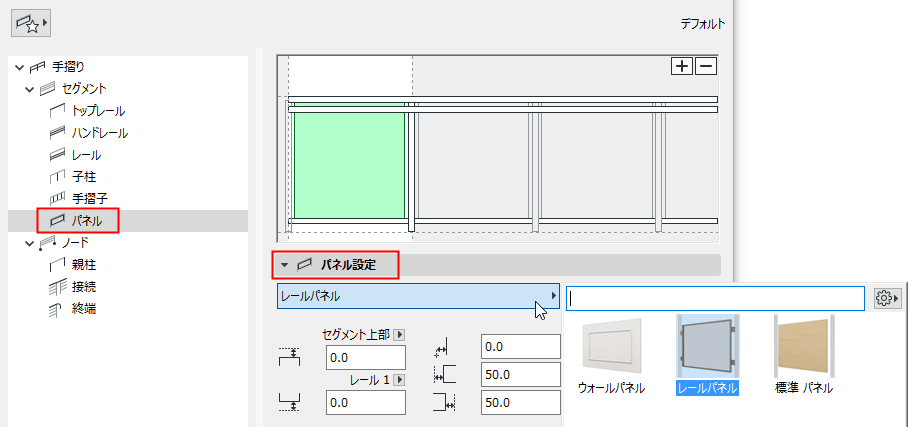

パネル設定

ポップアップから、パネルとして使用するGDL構成要素を選択します。

GDL構成要素の設定を行うには、下部のパネルの設定を使用します。「手摺りパネル構成要素の設定」を参照してください。

事前定義済みの内容に加え、パネルとしてカスタム構成要素を保存できます。

詳細は、「階段と手摺りのカスタムサブ要素」を参照してください。

パネル位置を定義する

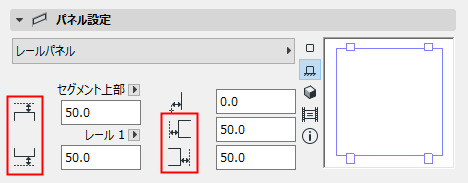

セグメント上部/下部またはレール（パターンに含まれる場合）を基準にして、パネルの上部/下部オフセットを定義します。
注: セグメント高さはセグメントの設定で定義します。「セグメント高さおよび垂直オフセット 」を参照してください。
子柱からの左/右オフセットを定義します。
注: 正のオフセット値を指定した場合、パネルサイズは縮小されます。

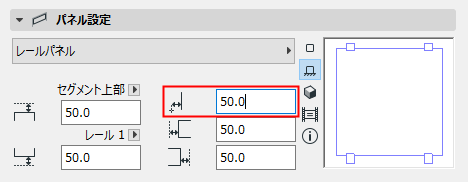

[水平オフセット]：パネルの水平方向のオフセットを定義します。

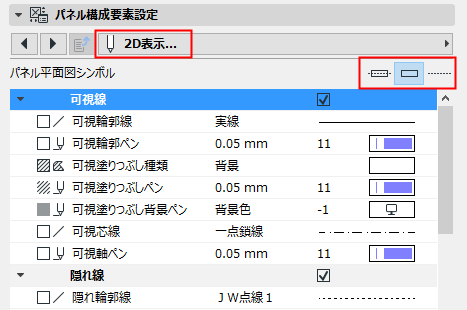

パネルの2Dシンボルタイプ

パネル構成要素設定の[2D表示]タブページでシンボルタイプを選択します。

パネルの2Dシンボル表示

下部の設定を使用して、パネル構成要素の2D表示を設定します（手摺りの表示部と非表示部）。

パネルの2Dシンボルの表示/非表示を切り替える

デフォルトでは、2Dビューのパネル構成要素の表示設定は、[ドキュメント]→[モデル表示]→[モデル表示オプション]で定義します。

手摺りの設定でパネルの表示設定をカスタマイズします（「手摺りの平面図シンボル構成要素」を参照してください）。

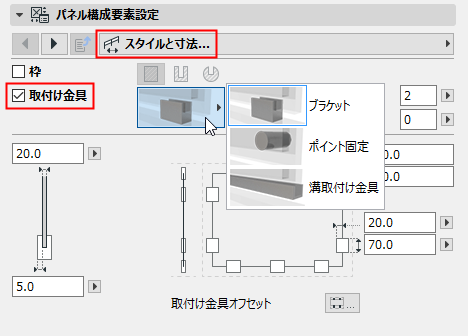

取付け金具を表示

手摺りの[パネル構成要素設定]の[スタイルと寸法]タブページの[取付け金具]をクリックして、タイプ、サイズ、断面形状、ビルディングマテリアル、数などの設定にアクセスします。

設定は、選択する取付け金具のタイプ（ブラケット、点取付け金具、チャンネル取付け金具）に応じて異なります。
