回転モルフの作成
回転法を使用して、モルフの断面形状を定義し(デフォルトの形状または手描きの断面形状)、軸を中心にして断面形状を回転させてモルフを作成します。
モルフツールを有効にして、回転図形作成法を選択します。
平面図または断面図の場合:

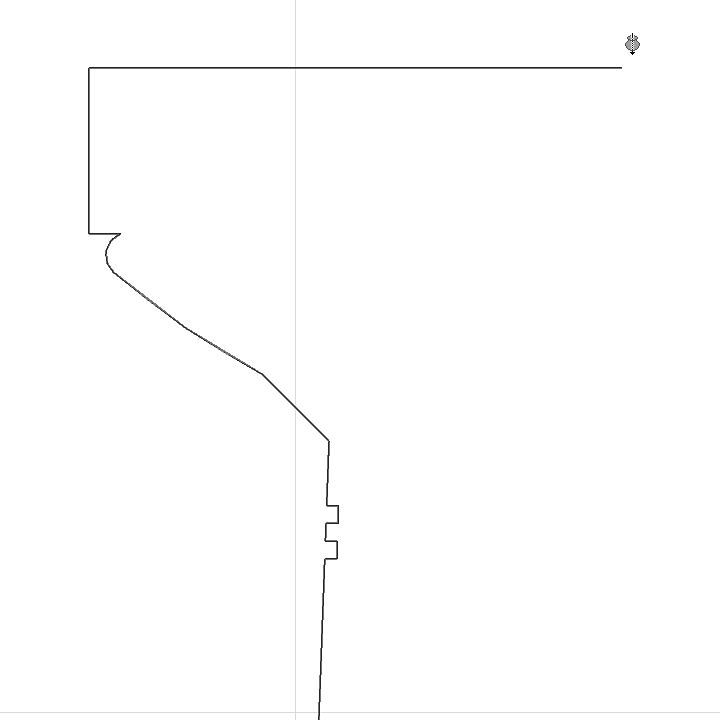

- 通常のポリゴン入力方法を使用して、ポリラインまたは閉じたポリゴンでモルフ断面形状を描画します(生成されるモルフの面の数は、ポリゴンの辺の数と同じです)。
- ポリラインまたはポリゴンをダブルクリックして描画操作を完了します。

- 2回クリックして回転軸を描画します。
- ダイアログボックスが表示されたら、モルフの回転角を入力します。正の値を入力すると、モルフがこちら側の方向に回転します。負の値を入力すると、こちらから離れる方向に回転します。

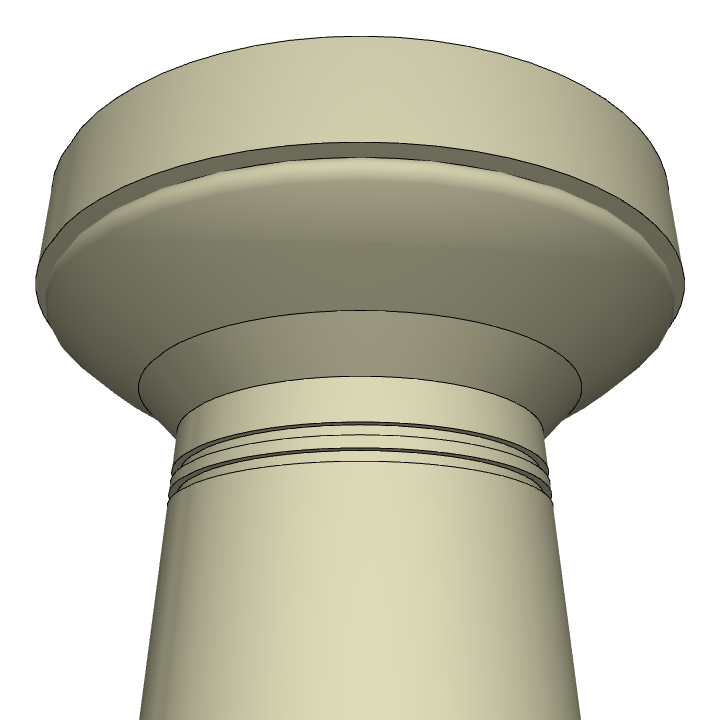

- [OK]をクリックしてモルフの描画を終了します。3Dで表示します。

3Dウィンドウの場合:
- 入力平面を選択します。クリックしてデフォルトの平面を選択するか、既存要素に基づいて、または編集中の平面を使用して別の入力平面を選択します。
「編集中の平面の位置変更」を参照してください。
これは断面形状とその回転軸を描画する平面です。
「何もない空間」をクリックすると、デフォルトの入力平面は[モルフのデフォルト設定]で定義された基準高さになります。

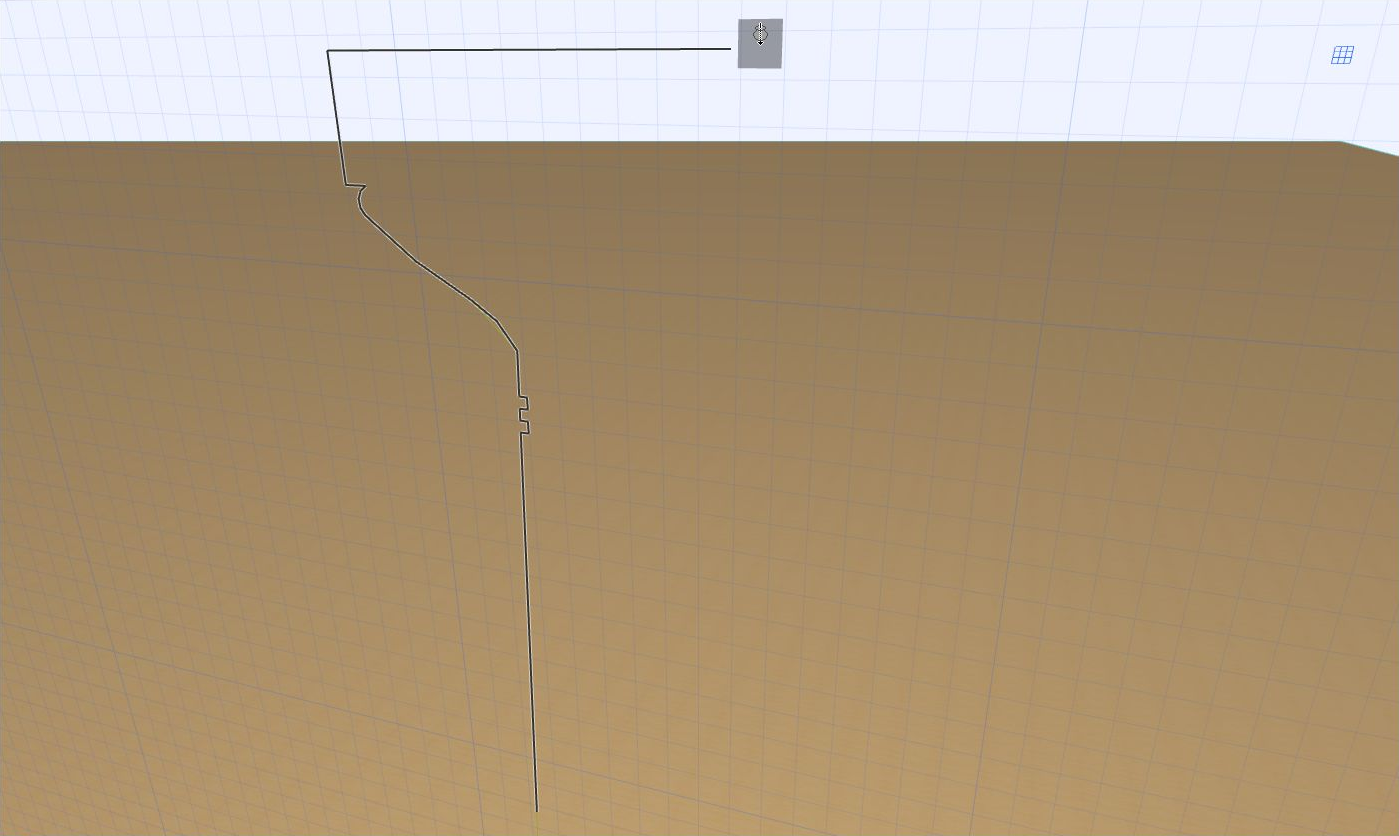

- 通常のポリゴン入力方法を使用して、ポリラインまたは閉じたポリゴンでモルフ断面形状を描画します

- ポリゴンの描画を終了します。
- 2回クリックして回転軸を定義します。

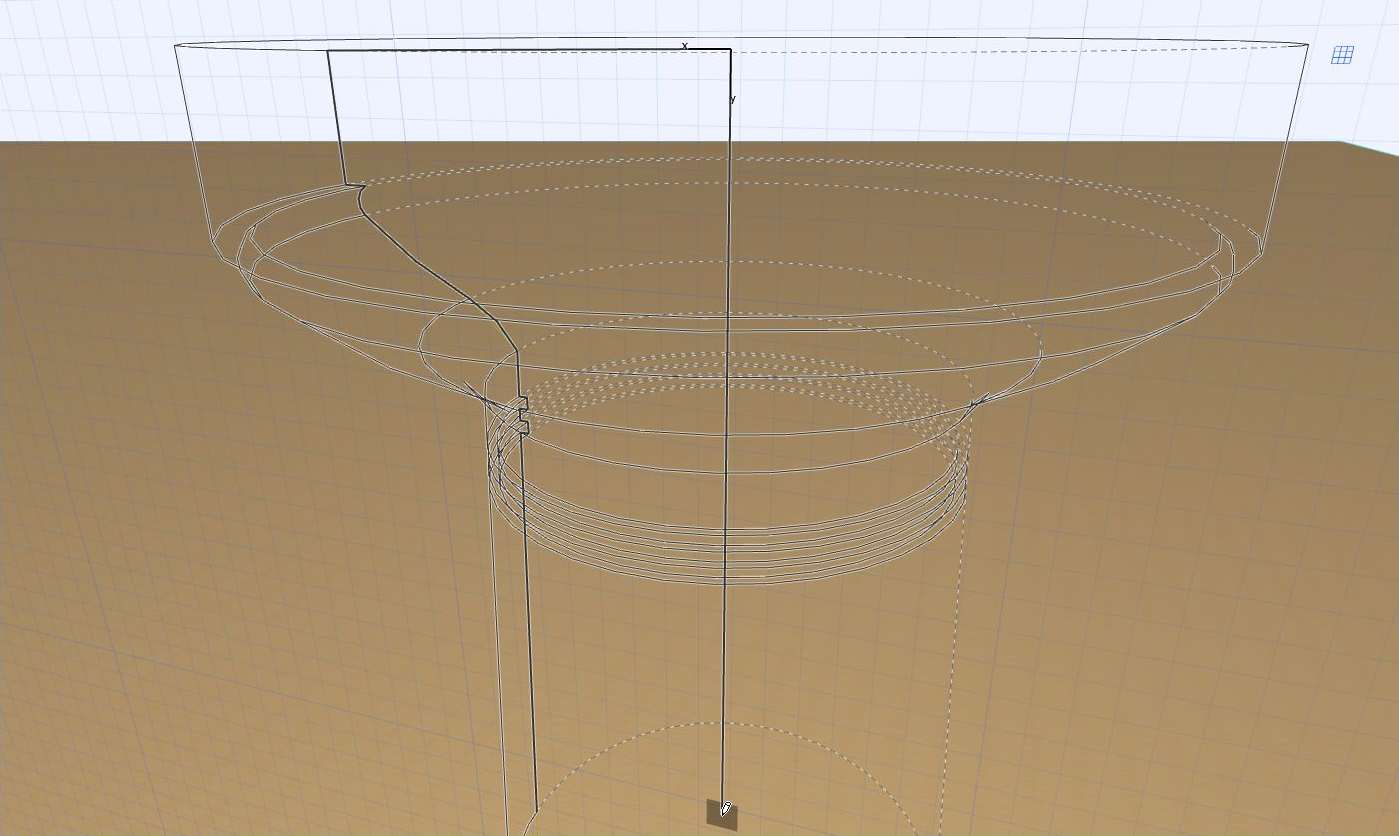

- カーソルを移動して回転軸を完成させます(3D表示で移動すると、最適な角度でフィードバックを確認できます)。

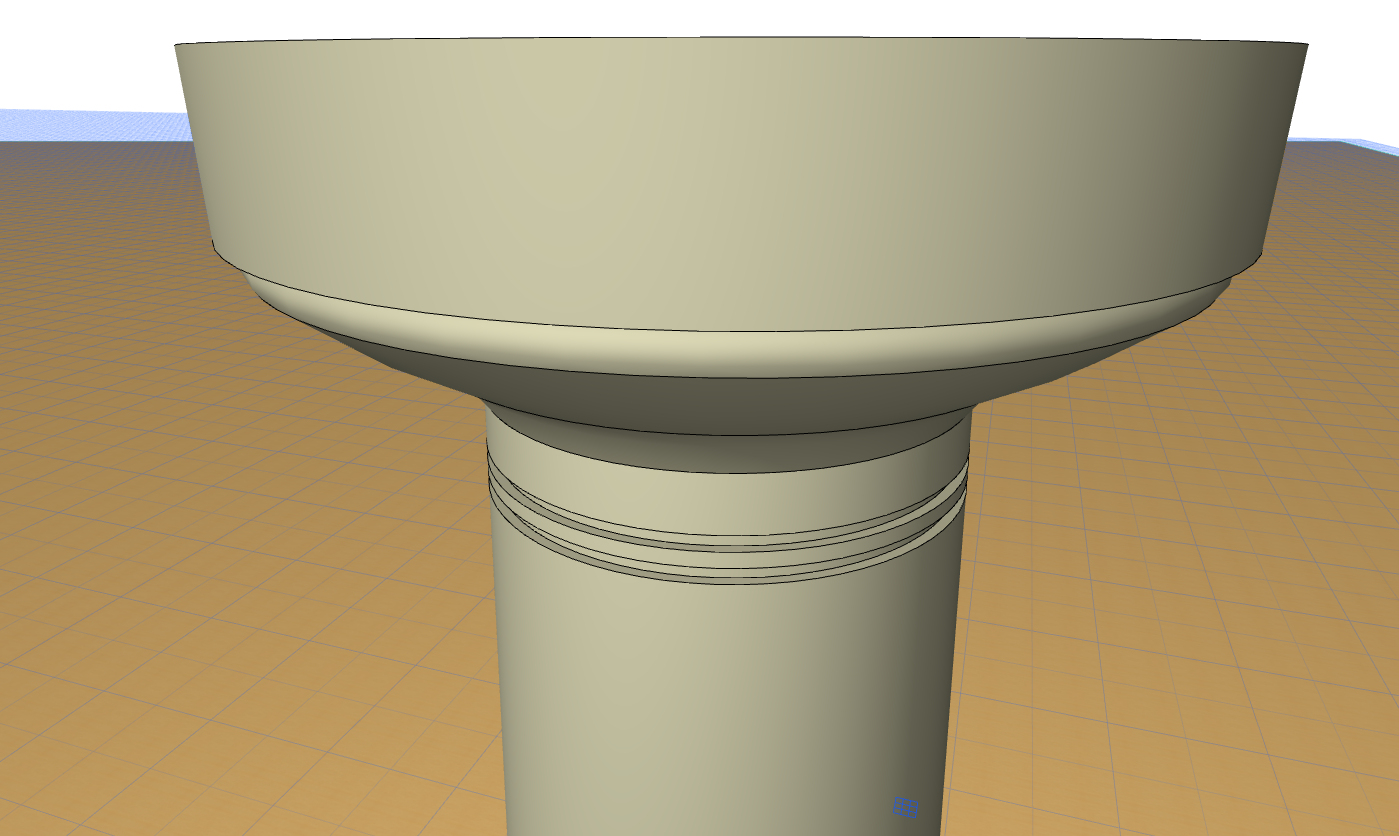

- モルフの完成です。
