複数セグメントの柱の作成

セグメント間に設定可能な「接続」構成要素を含む複数のセグメントで構成される柱を設定します。

柱のセグメントを作成するには、設定ダイアログまたはグラフィック操作を使用します。次にこれらの方法について説明します。

ビデオを見る

Note:

  • 各セグメントは、固有の分類とプロパティ設定および要素IDを持ちます。ただし、カテゴリ定義（リノベーションステータスなど）は要素レベルから継承されます。
  • 検索と選択、ラベル、情報ボックス、およびインタラクティブな要素一覧表フィールドでは、セグメント固有のデータを使用できます。

ビデオを見る

柱の設定の使用

  1. 柱の設定を開き、[セグメント]ページに移動します。
  2. 「複数セグメントの柱」アイコンをクリックします。
  3. [追加]をクリックして、必要な数のセグメントを追加します。
    • 「接続」構成要素が各セグメント間に自動的に追加されます。
  4. 構造リストを表示してセグメントと接続を確認します。編集するセグメントの選択または複数選択を行います。
  5. プレビューを表示します。リストで現在選択されているセグメントが強調表示されます。

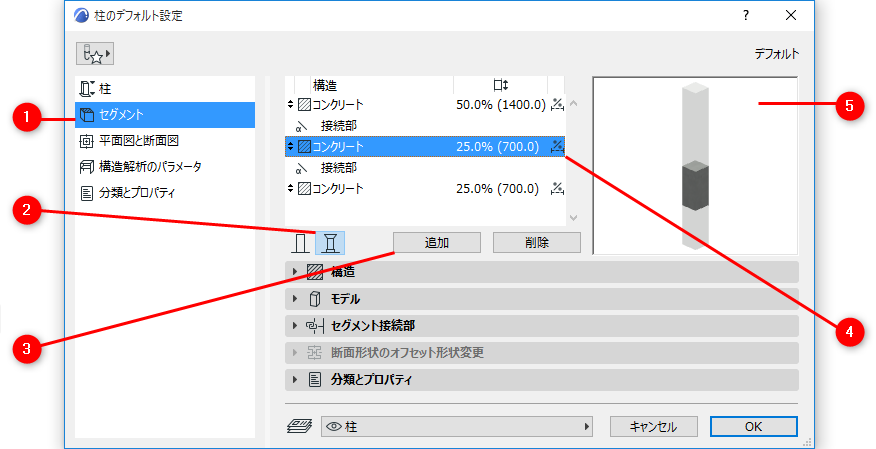

    図 1. 複数セグメントの柱

グラフィカルに作成

  1. 3Dウィンドウで柱を選択します。

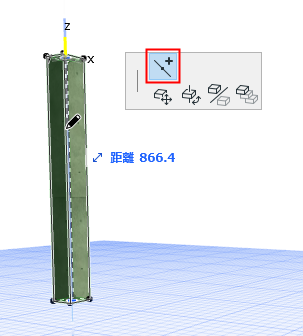

  2. 柱の軸のペットパレットから[セグメントを分割]を選択します。

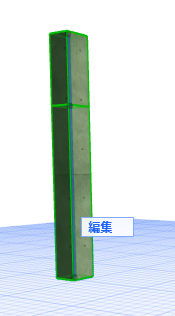

  3. 柱の軸上の任意の場所をクリックします。その場所で柱のセグメントが分割されます。必要に応じて、この操作を繰り返して複数のセグメントを作成します。
