複数セグメントの梁の作成
セグメント間に設定可能な「接続」構成要素を含む複数のセグメントで構成される梁を設定します。
梁のセグメントを作成するには、設定ダイアログまたはグラフィック操作を使用します。次にこれらの方法について説明します。
Note:
- 各セグメントは、固有の分類とプロパティ設定および要素IDを持ちます。ただし、カテゴリ定義（リノベーションステータスなど）は要素レベルから継承されます。
- 検索と選択、ラベル、情報ボックス、インタラクティブな要素一覧表フィールド、および寸法/ラベルでは、セグメント固有のデータを使用できます。

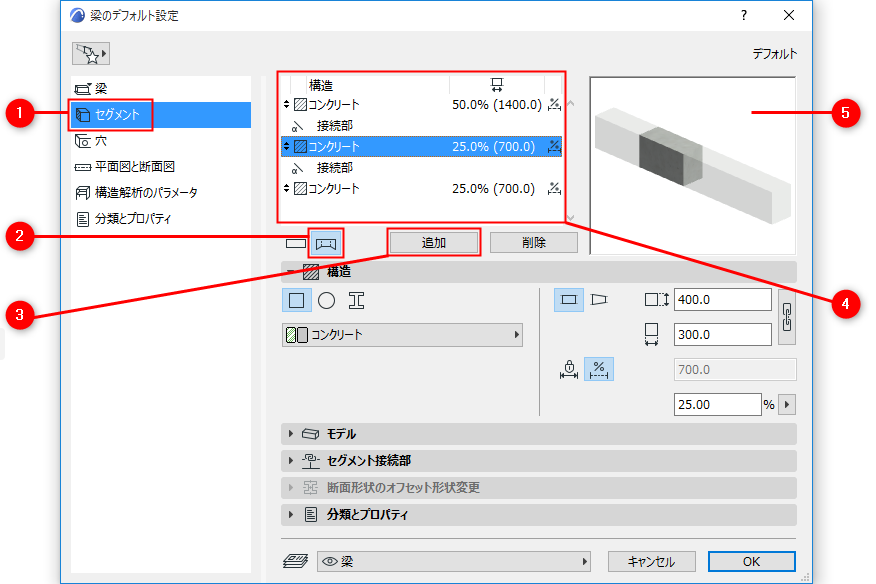

梁の設定の使用
グラフィカルに作成
- 3Dウィンドウで梁を選択します。

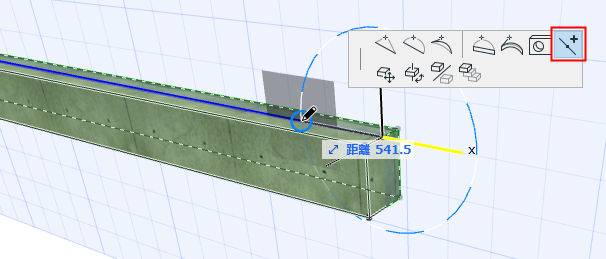

- 梁の軸のペットパレットから[セグメントを分割]を選択します。

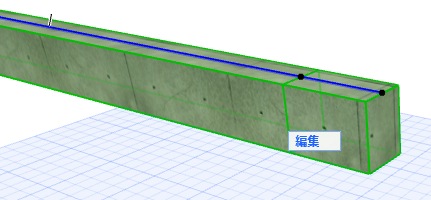

- 梁の軸上の任意の場所をクリックします。その場所で梁のセグメントが分割されます。必要に応じて、この操作を繰り返して複数のセグメントを作成します。
- 接続をドラッグすることでセグメントの長さをグラフィカルに調整できます。
「接続部角度を回転」を参照してください。
- 個々のセグメントをグラフィカルに編集する場合は、編集モードを使用できます。
「複数セグメントの柱の編集モード」を参照してください。
- 各セグメントの属性を定義するには、設定ダイアログを使用します。
「柱/セグメントの構造の定義」を参照してください。
