平面図で、以下のようなあらゆるタイプの断面/立面線をストレッチ、オフセットおよび分割できます。
- メインの断面線、および任意の破断線
- 背景のフェード線（存在する場合）
- 断面/立面の水平範囲が制限されている場合は、限界線（奥行きの分割）

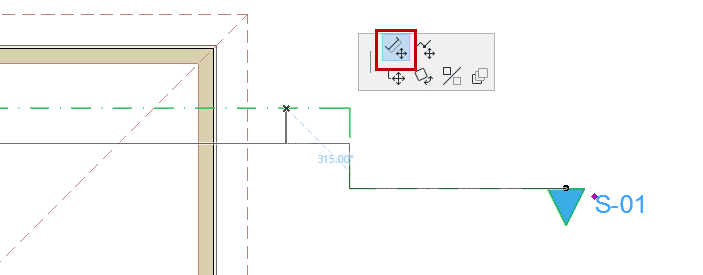

断面線分節のオフセット
- 断面線を選択します。
- オフセットする線分節の任意の場所をクリックします。
- ペットパレットから、[辺をオフセット]を選択します。
- ドラッグし、クリックしてオフセットします。

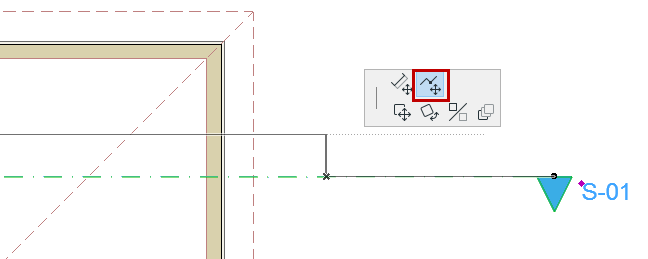

線を分割およびオフセット
- 断面線を選択します。
- 分割を挿入するポイントをクリックします。
- ペットパレットから、[分割およびオフセットを挿入]を選択します。
- 分離した分節をドラッグし、クリックしてオフセットします。

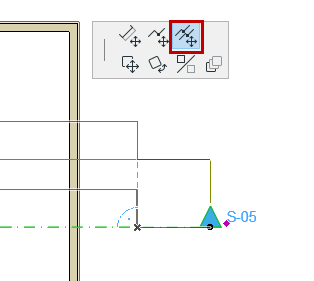

全ての断面線を分割
断面図に限界線や背景のフェード線が表示されている場合、ペットパレットコマンド[全ての線に分割を挿入]を使用すると、全ての線を同時に分割してオフセットできます。

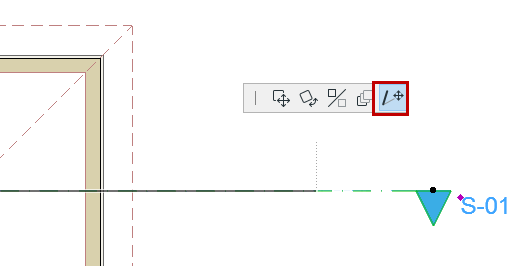

線のストレッチ
- 断面線を選択します。
- 分節の任意の端点をクリックします。
- ペットパレットから、[ストレッチ]を選択します。
注: 展開図では、展開図線の端点をストレッチすることはできません。これは、その長さが部屋境界によって制限されるためです。
「展開図マーカー線とマーカー範囲の表示および編集」を参照してください。

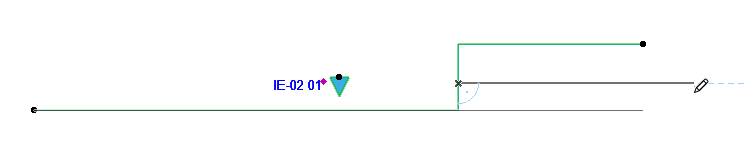

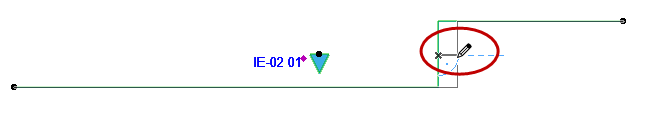

分割を削除
断面線の分割を削除するには、分節を選択して次のいずれかの操作を行います。
- ペットパレットのオフセットコマンドを使用して、それを同じタイプの別の線に合わせて再調整します。
- 分割した辺を選択し、それを断面図/立面図の水平限界線の外側に移動します。
