3Dドキュメントの作成

3Dウィンドウから：

  1. 3Dウィンドウで、モデルの目的の3Dビューを設定します。
  2. 以下の操作のいずれかを行って、新規の3Dドキュメントを作成します。
  • ナビゲータの[3Dドキュメント]フォルダのコンテキストメニューから[3Dから新規3Dドキュメントを作成]を使用します。
  • 3Dウィンドウのコンテキストメニューから[3Dから新規3Dドキュメントを作成]コマンドを使用します。

  • メニューコマンド（[ドキュメント]→[ドキュメントツール]→[新規3Dドキュメント]）を使用します。

平面図から：

  1. 平面図の任意のフロアで、3Dドキュメントに表示するモデルを設定します。
  2. 必要に応じて、選択または矩形選択を使用して表示を制限します（[3Dで要素をフィルタ/切断]などの3Dウィンドウのビュー設定は、平面図ウィンドウから作成した3Dドキュメントには影響を与えません）。
  3. 以下のいずれかの場所から[平面図から新規3Dドキュメントを作成]を使用します。
  • [平面図]コンテキストメニュー
  • ナビゲータの[3Dドキュメント]のコンテキストメニュー
  • プロジェクト一覧の任意のフロアのコンテキストメニュー
  • メニューコマンド（[ドキュメント]→[ドキュメントツール]→[新規3Dドキュメント]）

[新規3Dドキュメント]ダイアログボックス

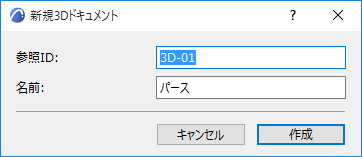

[新規3Dドキュメント]ダイアログボックスが表示されます。



新規の3Dドキュメントの参照IDと名前を入力し、[作成]をクリックします。

注: ソースビューの名前をデフォルトの3Dドキュメント名として設定することもできます。

デフォルト名の設定については、「3Dドキュメントの一般パネル」を参照してください。

3Dドキュメントが作成され、独自のウィンドウ内に開かれます。ナビゲータのプロジェクト一覧の3Dドキュメントコンテナに一覧表示されます。

3Dドキュメントの内容、設定、および表示を調整するには、ソースビューやその表示設定を調整してから再定義します。

詳細は、以下を参照してください。

3Dドキュメントを再定義

モデル外観（断面図タイプのビュー）
