立面寸法

立面寸法（線形寸法ツールの組み立て法）は、断面/立面/展開図、および3Dドキュメントビューで高さの値を表します。


注: 平面図またはワークシート/詳細図ウィンドウでは、高度寸法を使用します。「 高度寸法 」を参照してください。

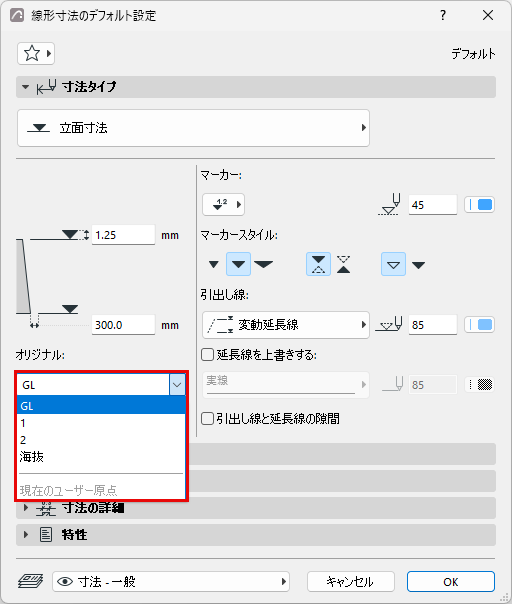

立面寸法は寸法の原点に基づいて計算されます。寸法の原点は、必要に応じて立面寸法の設定で指定できます。


  • GL
  • 海抜（[オプション]→[プロジェクト設定]→[基準レベル]で定義）
  • 基準レベル（[オプション]→[プロジェクト設定]→[基準レベル]で定義）
  • [現在のユーザー原点]：オプションは、選択した立面寸法列についてのみ表示され、寸法列が配置されユーザー原点が変更されても、その寸法列が更新されていないことを示します。

立面寸法列を配置する

  1. 寸法ツールを起動し、組み立て法：[立面寸法]を選択します。

  2. 断面/立面/展開図または3Dドキュメントウィンドウで、立面寸法が必要な一連の点をクリックします。

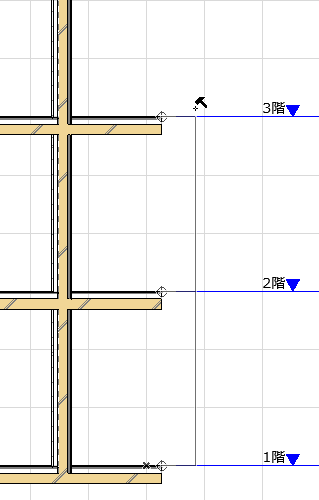

  3. ダブルクリック（または制御ボックスで[OK]をクリック）し、ハンマーカーソルを使用して寸法列を配置します。

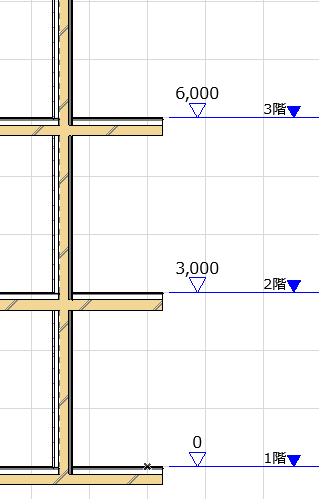

    ElevDimHam.PNG     ElevDimPlaced.PNG

断面/立面/展開図ウィンドウで、1回の操作で全てのフロア高度線に寸法を記入できます。

「フロア高度パネル」を参照してください。

立面寸法の選択

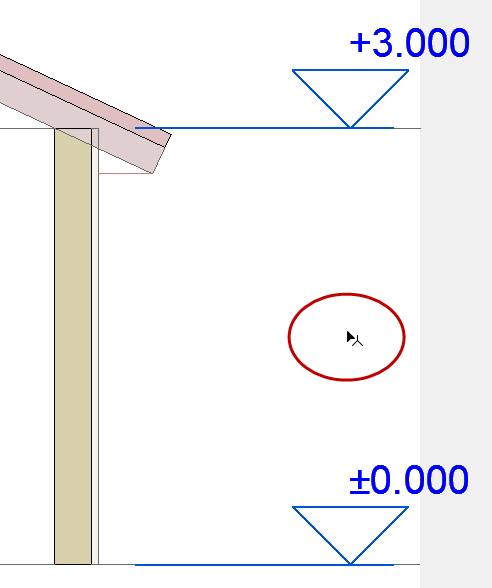

Shiftキーを押しながら寸法列の非表示軸をクリックします（カーソルの形が矢印付きの三つ又に変化します）。
