線形寸法

線形寸法は、直線と曲線の両方で要素の長さを表します。

1. 線形寸法ツールを起動します。
2. 寸法を設定する要素にカーソルを移動します。フィードバックが強調表示されるため、寸法を記入する要素を確認できます。

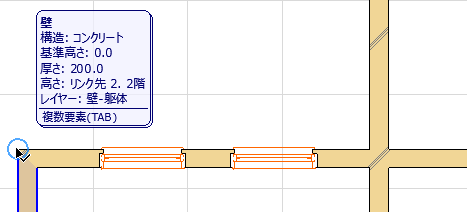

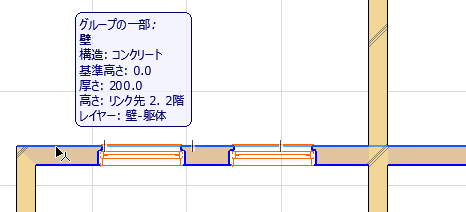

   カーソルを複数要素の上に置くと、情報タグにそれを示すメッセージが表示されます。Tabキーを押すと、各要素の強調表示を順番に変更できます。

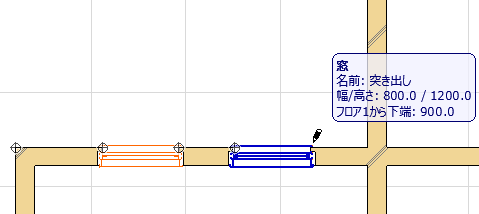

3. 寸法を記入する要素に沿ってクリックして、寸法線分節の始点と終点を示す一時的な基準点を配置します。操作の進行に応じて、基準点が属する要素が強調表示されます。
4. 基準点を取り消す必要がある場合は、基準点をもう一度クリックします。





5. 最後の基準点の配置が済んだらダブルクリックします。

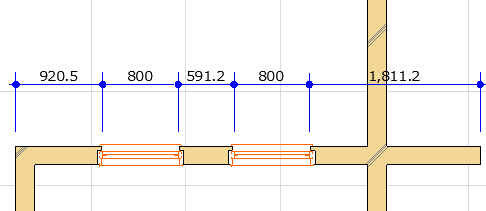

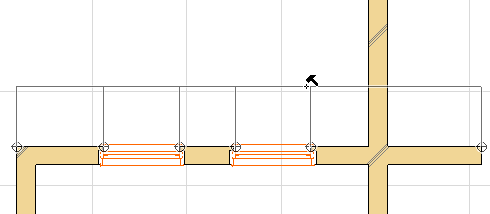

6. 寸法列を表示する場所で黒いハンマーカーソルをクリックします。
