引出し線の長さを編集

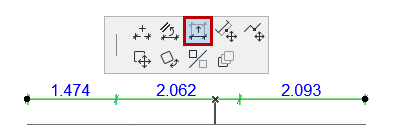

全ての引出し線の長さを編集

  1. 寸法列全体を選択します（寸法線上の任意の場所をクリックします）。
  2. ペットパレットから[引出し線の長さを編集]コマンドを実行します。
  3. カーソルを目的の位置に移動します。

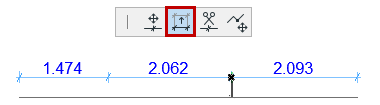

単一の引出し線の長さを編集

  1. 寸法点を選択します。
  2. ペットパレットから[引出し線の長さを編集]を選択します。

  3. 選択した寸法点の選択した引出し線を新しい位置にドラッグします。

注: 引出し線のスタイルを選択するには、線形寸法の設定の引出し線と延長線を使用します。
