ルート要素の表示：平面図と断面図、モデル表示

表示フロア

• MEPルートをどのフロアに表示するかを選択します。全てのMEP要素のデフォルトオプションは[関連フロア全て]（ルートが物理的に存在する場所）です。

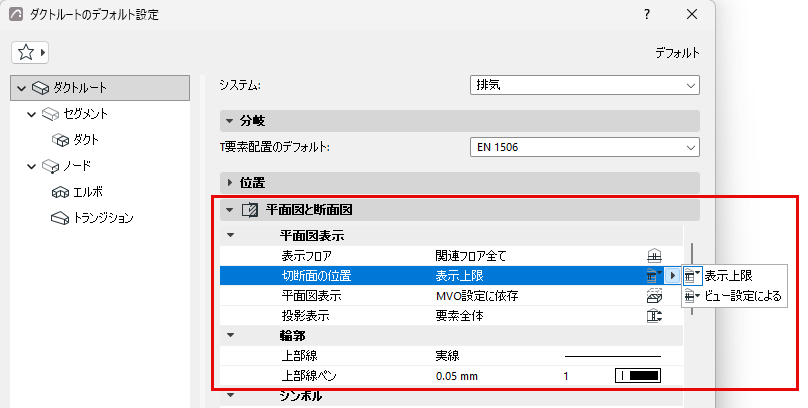

切断面の位置

平面図の切断面の設定に基づいて、MEPルートの表示方法を選択します。

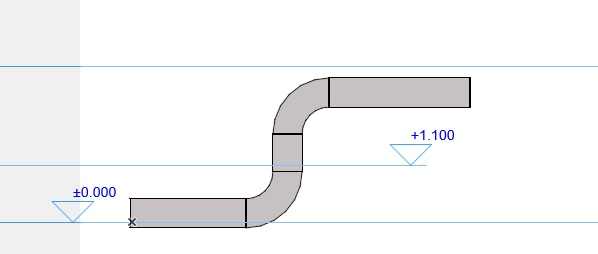

例えば、このルートは異なる平面図を表示することができます：

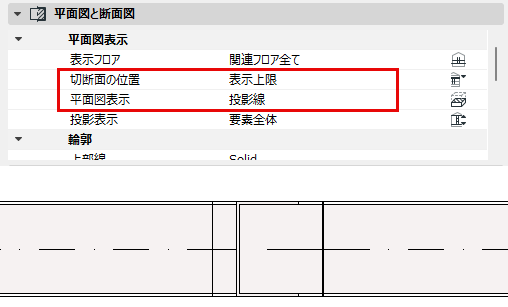

• 表示上限：MEPルートを表示上限で切断します（平面図の切断面で設定する位置）。

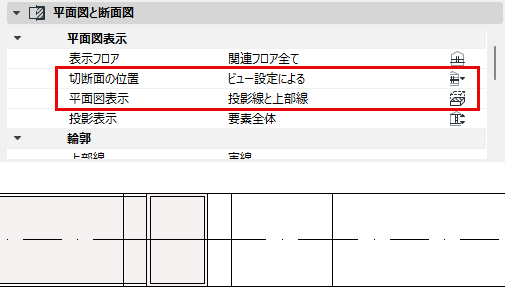

• ビュー設定による：平面図の切断面の高さでMEPルートを切断します。





平面図表示

• モデル表示オプション:［MEPオプション］パネルのモデル表示オプション設定を適用します。（「MEP要素のモデル表示オプション」を参照）。
• 投影：平面図の切断面から「表示下限」平面＋切断シンボルまで。
• 投影線と上部線：平面図の切断面から「表示下限」平面＋切断シンボルまで、および「表示上限」から平面図の切断面まで（切断面位置が[ビュー設定による]に設定されている場合に使用可能）。
• シンボル：「表示下限」から「表示上限」まで、投影線によるアウトライン、軸を使用。
• 投影オプションについては「 切断面 」を参照してください。

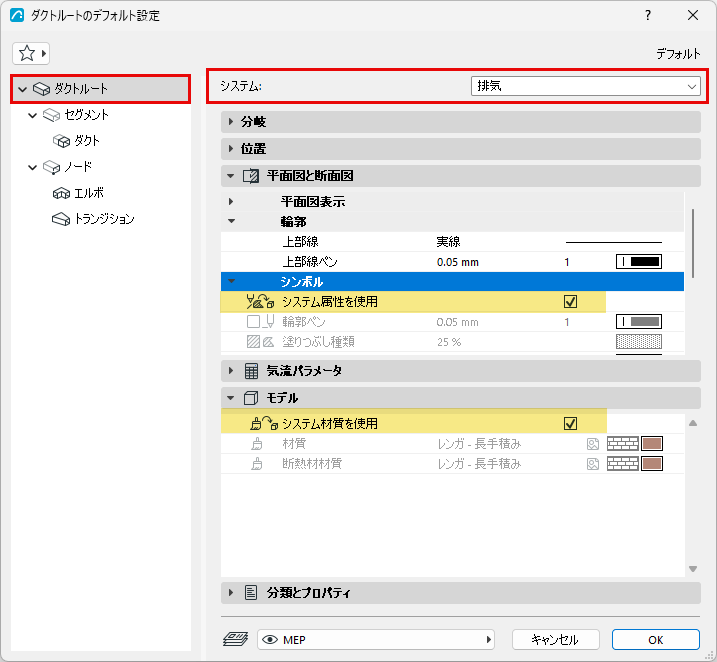

シンボル：塗りつぶし、線、材質

デフォルトでは、ルートはダイアログの上部で選択されているMEPシステムの属性を使用します: ［システム属性を使用］ボックスはデフォルトでチェックされています。システム属性は次の場所で定義されます：MEPシステム 。

• このルートのMEPシステム属性を上書きするには：［システム属性/材質を使用］のチェックを外して、ローカル設定を有効にします。次に、このルートに適した属性を設定します。
