MEPシステム

MEPシステムダイアログ

このダイアログボックスは、以下の方法で開きます

• デザイン > MEPシステム
• オプション > 属性設定 > MEPシステム
• MEPエンジニアリングツールバーのMEPシステムへのショートカット
• MEPシステムブラウザからのMEPシステムへショートカット

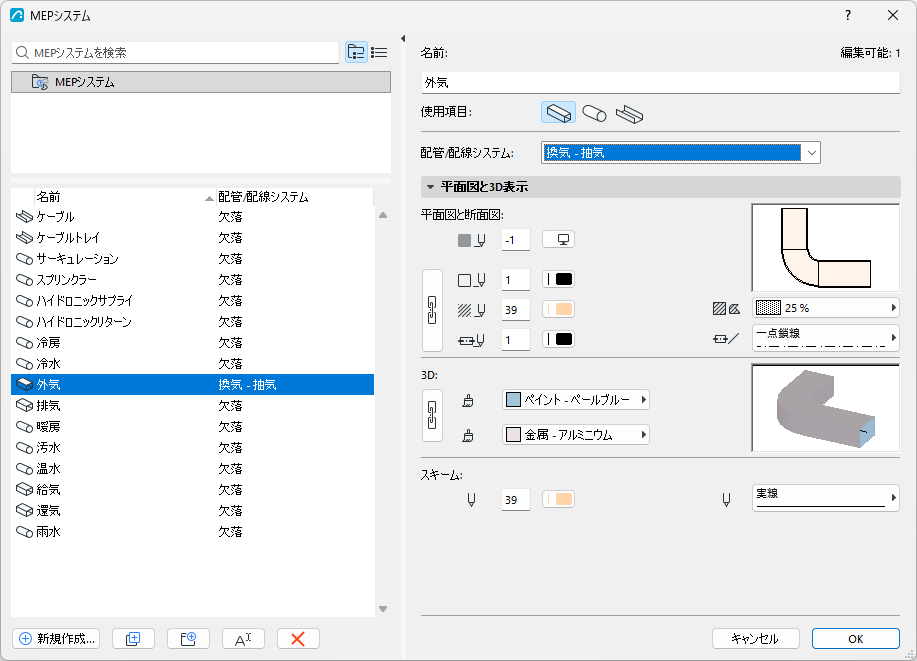

左側には、プロジェクトのMEPシステム属性がリストされます。これらは作成、複製、名前変更を行うことができます。フォルダ別に整理するには、ドラッグ＆ドロップするだけです。

選択したMEPシステムごとに、右側でデータを編集します。

MEPシステムダイアログのコマンドは、他の属性のコマンドと似ています。「属性ダイアログの使用」を参照してください。

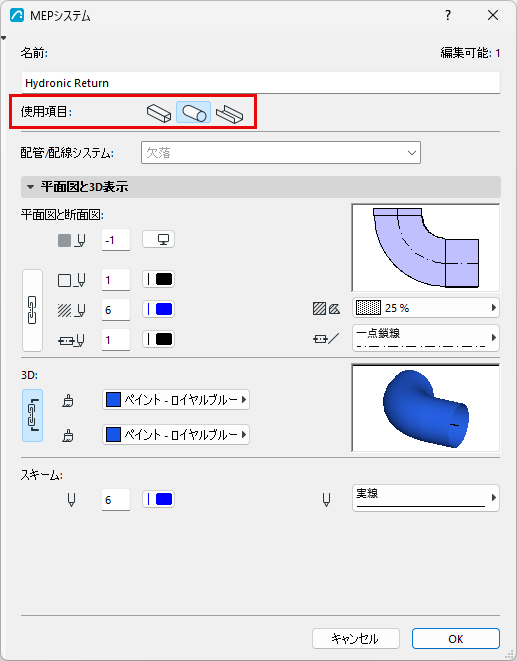

使用項目(ルートタイプ)

各MEPシステムは、ルートタイプ毎に1つ使用できます:ダクト、パイプ、またはケーブル。各MEPシステムについて、これらのアイコンのいずれかをクリックしてルートタイプを選択します。

配管/配線システムを割り当て

リストから配管/配線システムを選択します。配管/配線システムを割り当てると、MEPシステムがさらに詳細に分類され（流れ方向の指定など）、プロジェクトで共同作業する他の関係者に明確な定義が提供されます。

使用可能な配管/配線システムは、選択したルートタイプ（ダクト、パイプ、またはケーブル）によって異なります。配管/配線システムのセットは固定されており、編集できません。

平面図、3D、およびスキーム表示の編集

［平面図と3D表示］パネルで：コントロールを使用して、現在のMEPシステムの塗りつぶし、線、材質を設定します。

専用のコントロールを使用して、スキーム表示用の個別のカラーと線種を設定します。

参照：MEP要素のモデル表示オプション

ルートまたはMEP要素へのMEPシステムの割り当て

• MEP ルート:各ルートには、ルート設定ダイアログの上部にあるMEPシステムが割り当てられます。「ルート設定 - 分岐、位置、断熱材」を参照してください。
  • 必要に応じて、ルートレベルで割り当てられたMEPシステム属性を上書きできます：ルート要素の表示：平面図と断面図、モデル表示 を参照してください。
  • ルートを単独のMEPオブジェクトに接続すると、ルートはオブジェクトの接続ポイントのMEPシステムを自動的に「継承」します。
• ターミナル、アクセサリ、機器:［カスタム設定］パネル（［一般］または［接続］タブ）を使用して、要素設定でMEPシステムを割り当てます。

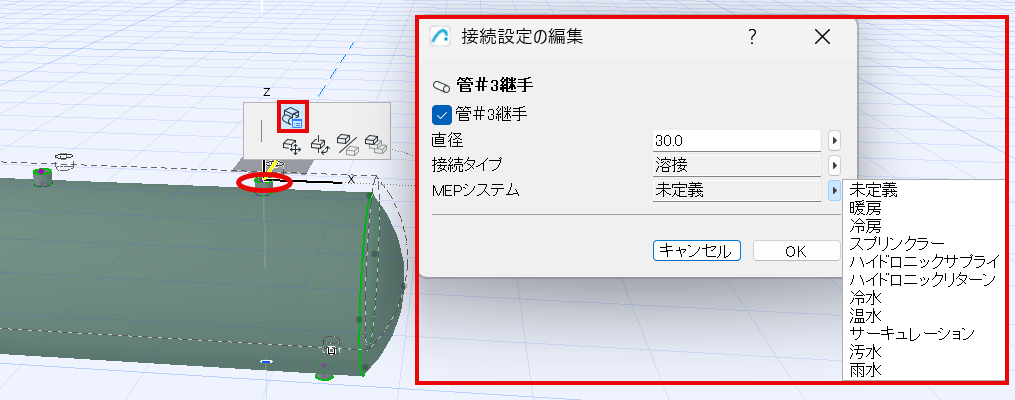

  • モデル内の接続ポイントをクリックして、［接続設定の編集］を使用することもできます。

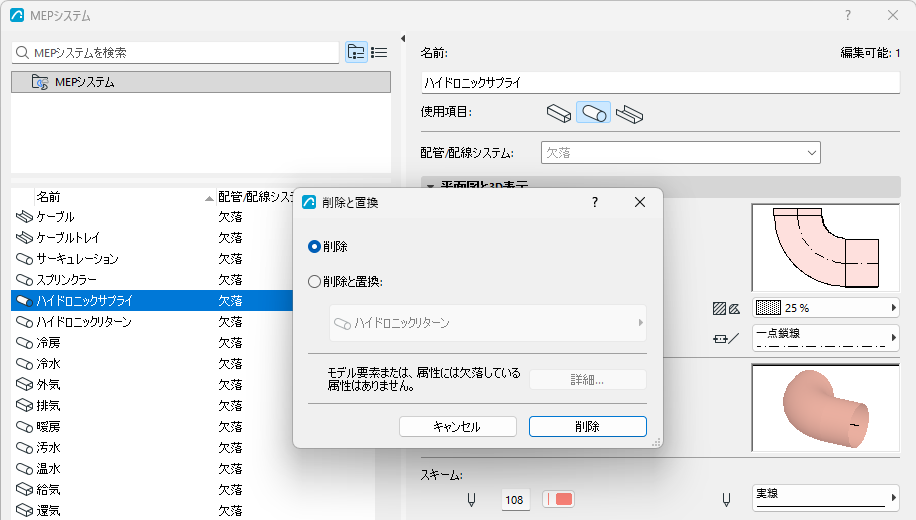

MEPシステムの削除/置換

「属性の削除」を参照してください。

MEPシステムに要素が割り当てられている場合、それを削除すると属性が欠落します。これを防ぐために、削除したMEPシステムを別のシステムに置換することができ、そのシステムが代わりに要素に割り当てられます。
