ターミナル、付属品、機器を配置

MEP Libraryには、特別に設定された付属品、機器、ターミナル要素が含まれています。

Archicad Collaborateで使用可能。

専用のターミナル、付属品、機器ツールを使用して、平面図または3Dウィンドウにこれらを配置します。

注: オブジェクトライブラリには、MEP互換および/または機器に変換可能な追加のライブラリ部品が含まれています。「 MEP互換オブジェクト 」を参照してください。
  • ツールを選択し、ルートセグメントを1回クリックして配置します。
  • 十分なスペースがない場合、または継手がルートに沿っていない場合: ルートには接続されず、単独の付属品が設置されます。
  • 2番目に配置された要素（ルートまたは付属品）は、1番目の要素の接続点のMEPシステムを継承します。

インライン機器の配置

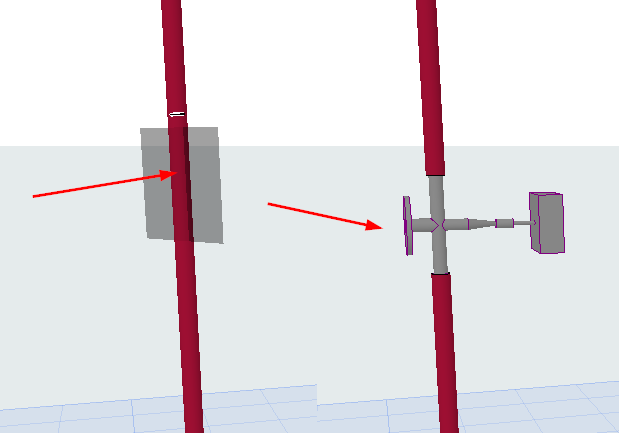

図 1. 3方向バルブ: パイプを選択し、クリックして配置
図 2. コイル要素: 水平ダクトを選択し、クリックして配置

ルートサイズを継承

デフォルトでは、MEP付属品または機器は配置先のルート要素のサイズに一致します。各要素のデフォルトを変更するには、情報ボックスの接続サイズオプションのチェックを外します:



チェックボックスがオフの場合：MEP要素は自身のサイズを維持し、必要に応じてトランジションが追加されます。

最適なルート接続を見つける

ルート接続をターミナル、付属品、または機器で終了する場合、上下の矢印キーを使用して、ルートを接続する代替パスを確認します

重複するポートから選択するには、Tabキーを使用して使用可能なポートを切り替え、必要なポートを選択します

図 3. 上下の矢印を押すと、パスの選択肢が表示されます。
